5-и минутный гид
02
9
Ru

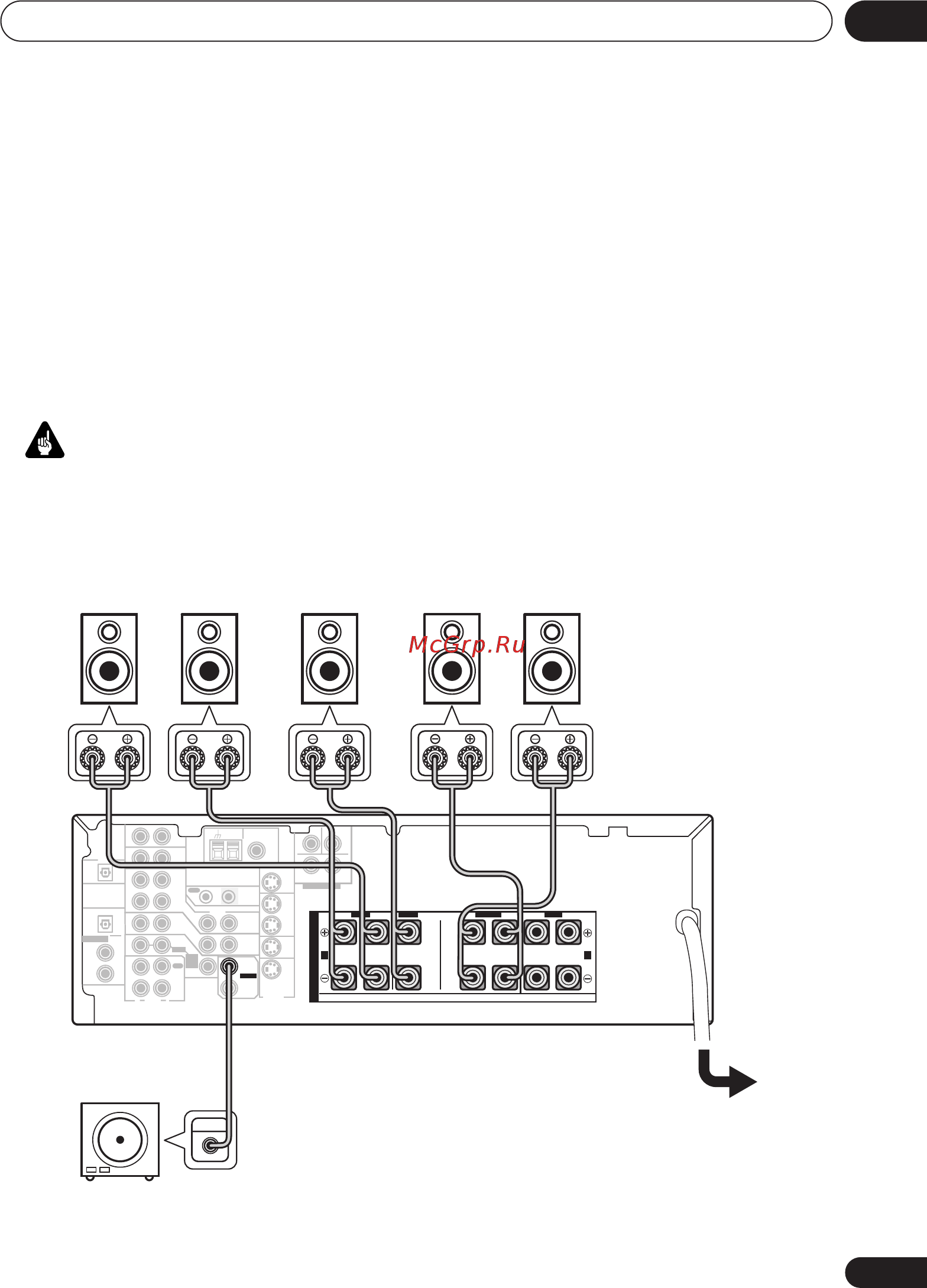

3 Подсоедините ваши динамики.
Здесь указана полная установка динамиков (шесть динамиков для VSX-D712, и восемь для VSX-
D812/D912), но настройка для каждого дома разная. Просто подсоедините имеющиеся у вас в
наличии динамики так, как указано ниже. Приемник будет работать даже только с двумя
динамиками (на рисунке передние динамики), но мы советуем использовать по крайней мере
три динамика, а в наилучшем случае всю установку.
Убедитесь, что подсоединили динамики справа к правому терминалу, а динамики слева- к
левому. Также проверьте, что позитивные и негативные (+/–) терминалы на приемнике
соответствуют тем, что на динамиках.
•
Используйте динамики с номинальным колебанием от 8 Ω до 16 Ω.
•
Если Вы не используете басовый динамик, измените устаовку передних динамиков на
большую (смотрите Настройка динамиков на стр. 44).
Важно
A
B
FRONT
RL R LRL
FRONTCENTER SURROUND
S
P
E
A
K
E
R
S
VCR /
DVR
TV/
SAT
DVD/
LD
CONTROL
OUT IN
AM
LOOP
FM UNBAL
75
Ω
IN
IN
IN
IN
IN
IN
DVD 5.1CH INPUT
MONITOR
OUT
MONITOR OUT
SUB WOOFER
SURROUND
CEN-
TER
S-VIDEO
OUT
OUT
VIDEO
SUB
WOOFER
SURROUND
BACK
R
AUDIO
L
IN
IN
IN
IN
IN
OUT
DIGITAL
OUT
DIGITAL
IN
OUT
IN
OPT
COAX
COAX
OPT
AUX
CD
LR
VCR /
DVR
TV /
SA T
(TV /
SAT)
(DVD
/LD)
(CD)
DVD
/ LD
PLAY
CD-R
/ TAPE
/ MD
FRONT
PREOUT
ASSIGNABLE
REC
1
1
2
ANTENNA
D V D
5.1CH
INPUT
INPUT
VSX-D712
Передние динамики
LR C LSRS
Активный
басовый динамик
SW
Динамики окруженияЦентральные динамики
