10
RU

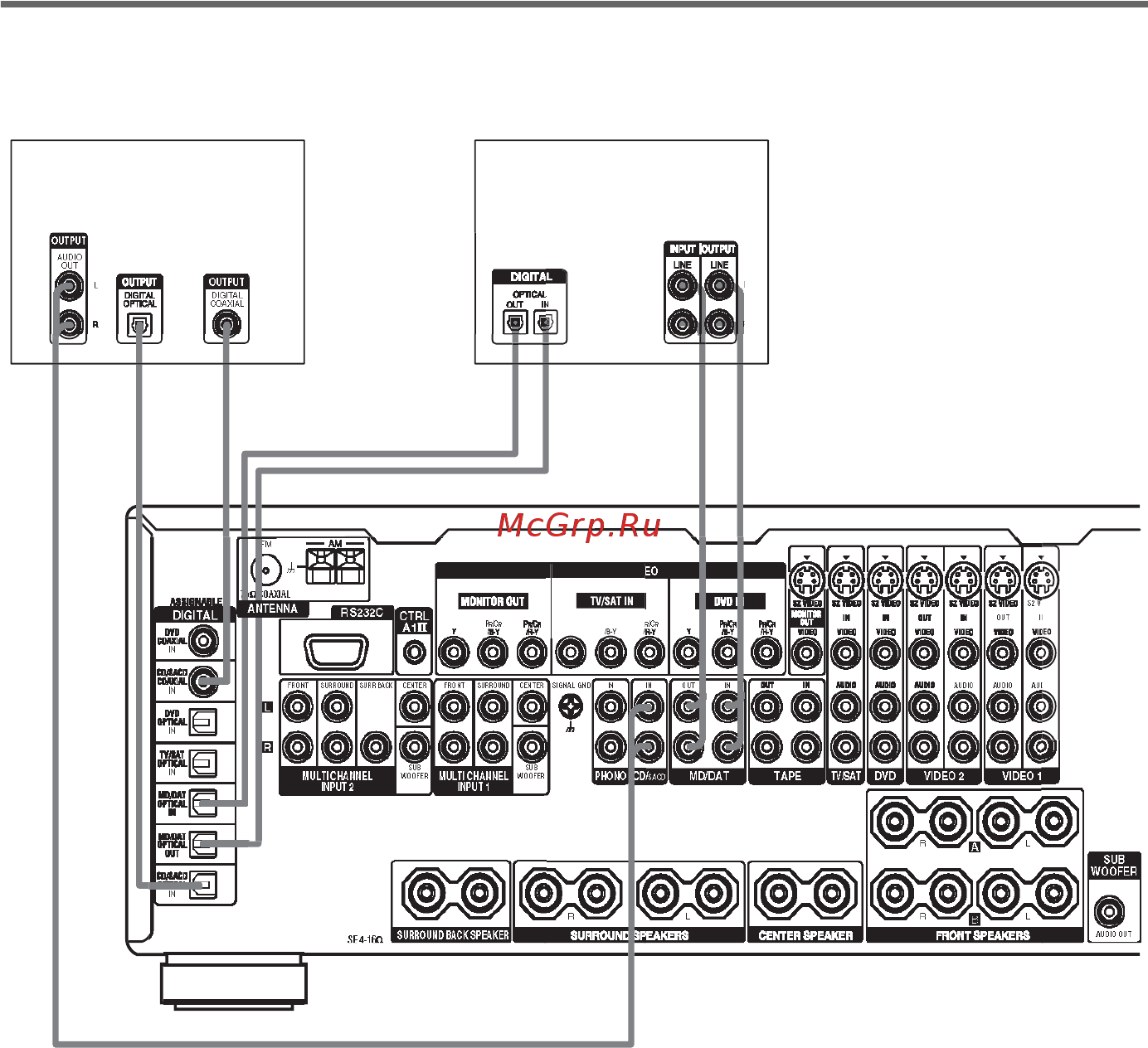

Подключение CD/Супер Аудио CD-проигрывателя и MD/DAT-деки
Подробнее о необходимых кабелях (A–H), смотрите стр. 7.
* Подключить к одному из гнезд CD/SACD COAXIAL IN или CD/SACD OPTICAL IN.
Рекомендуется подключить к гнезду CD/SACD COAXIAL IN.
В том случае, когда вы хотите подключить несколько цифровых компонентов, но не
можете найти неиспользуемую функцию
Смотрите “Назначение входных аудиосигналов” (стр. 42).
Советы
• Все цифровые аудиогнезда совместимы с частотами стробирования 32 кГц, 44,1 кГц, 48 кГц и
96 кГц.
• LD-проигрыватель с гнездом DOLBY DIGITAL RF OUT можно также подключить через
радиочастотный демодулятор (Гнездо DOLBY DIGITAL RF OUT LD-проигрывателя невозможно
напрямую соединить с цифровыми входными гнездами апппрата). Смотрите инструкцию по
эксплуатации, поставленную вместе с радиочастотным демодулятором.
Примечания
• Звучание отсутствует при проигрывании Супер Аудио CD-диска на Супер Аудио CD-
проигрывателе, подключенному к гнезду CD/SACD OPTICAL или COAXIAL IN данного
ресивера. Надо при этом подключить проигрыватель к аналоговым входным гнездам (гнездам CD/
SACD IN). См. отдельное руководство к Супер Аудио CD-плейеру.
• Цифровая запись цифровых многоканальных сигналов окружающего звучания невозможна.
N
D
I
O
I
DE
O
CO
MP
O
NENT VID
E
P
Y
P
R
/C
R
IMPEDAN
C
E
U
F
*
E
*
A
OUT
IN
l
l
l
l
L
R
IN
OUT
E
E
A
A
CD/Супер Аудио
CD-проигрыватель
MD/DAT-дека
