Подготовка к эксплуатации
9
RU
2 Подключение к видеогнездам.

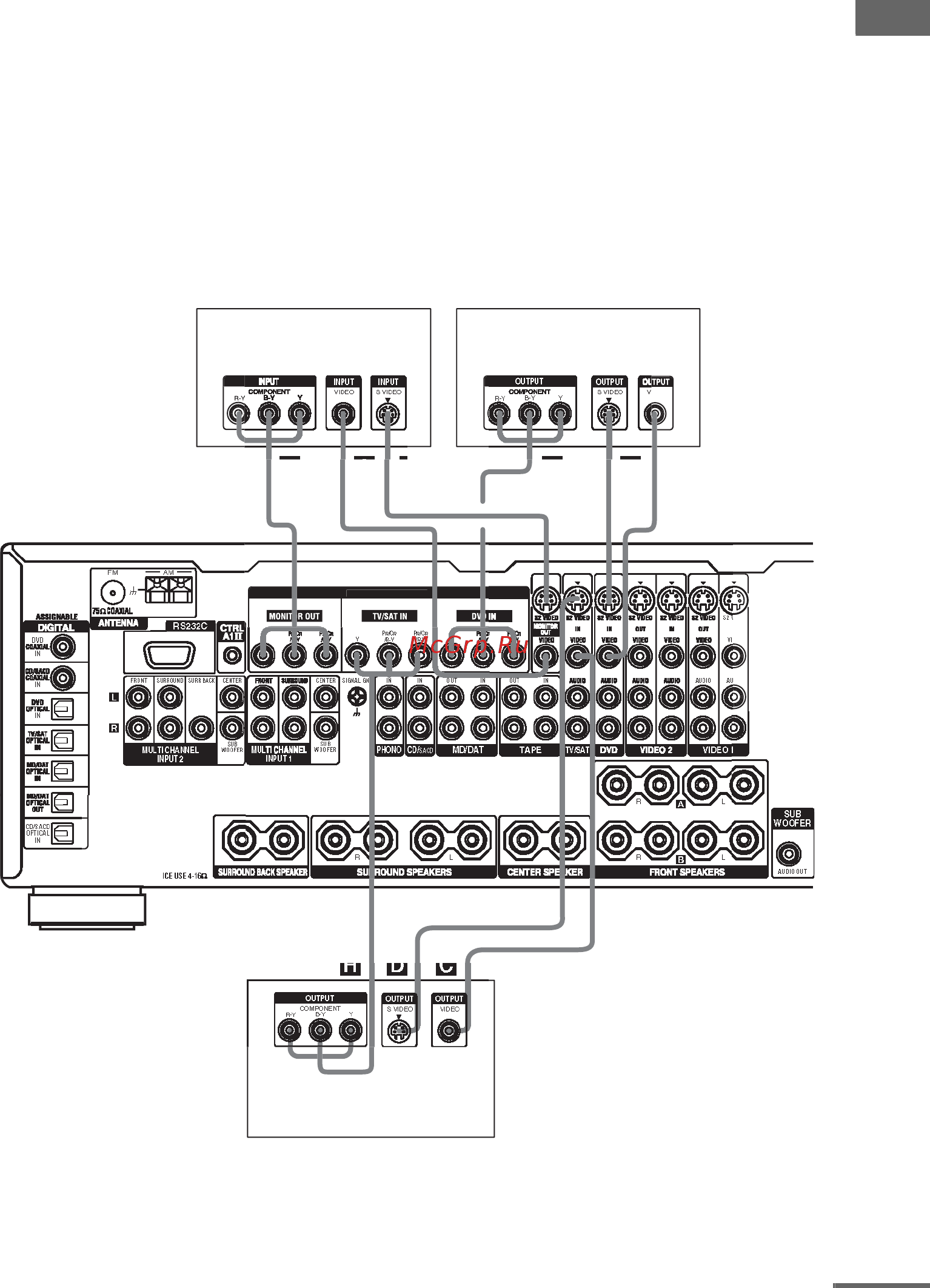

Нижеследующая иллюстрация показывает, как соединить телевизор или спутниковый
тюнер и DVD-проигрыватель с выходными гнездами COMPONENT VIDEO (Y, P
B
/C
B
/
B-Y, P
R
/C
R
/R-Y). При соединении телевизора с видеовходными гнездами компонента
обеспечивается высокое качество изображения. Вы можете переконвертировать
видеосигналы и настроить оттенок, др., конвертированных сигналов (стр. 48).
Примечание
Данный ресивер позволяет конвертировать стандартные видеосигналы на компонентные видео- или
S-видеосигналы, и конвертировать S-видеосигналы на компонентные видеосигналы. Однако,
конвертирование компонентных видеосигналов на стандартные видео- или S-видеосигналы
невозможно.
IN
DI
O
D
E
O
V
IDE
O
CO
MP
O
NENT VIDE
O
IMPEDA
N
H
D
C
H
C
D
D
C
H
I
DE
O
Спутниковый тюнер
DVD-проигрыватель
ТВ экран
продолжение следует
