Подготовка к эксплуатации
7
RU

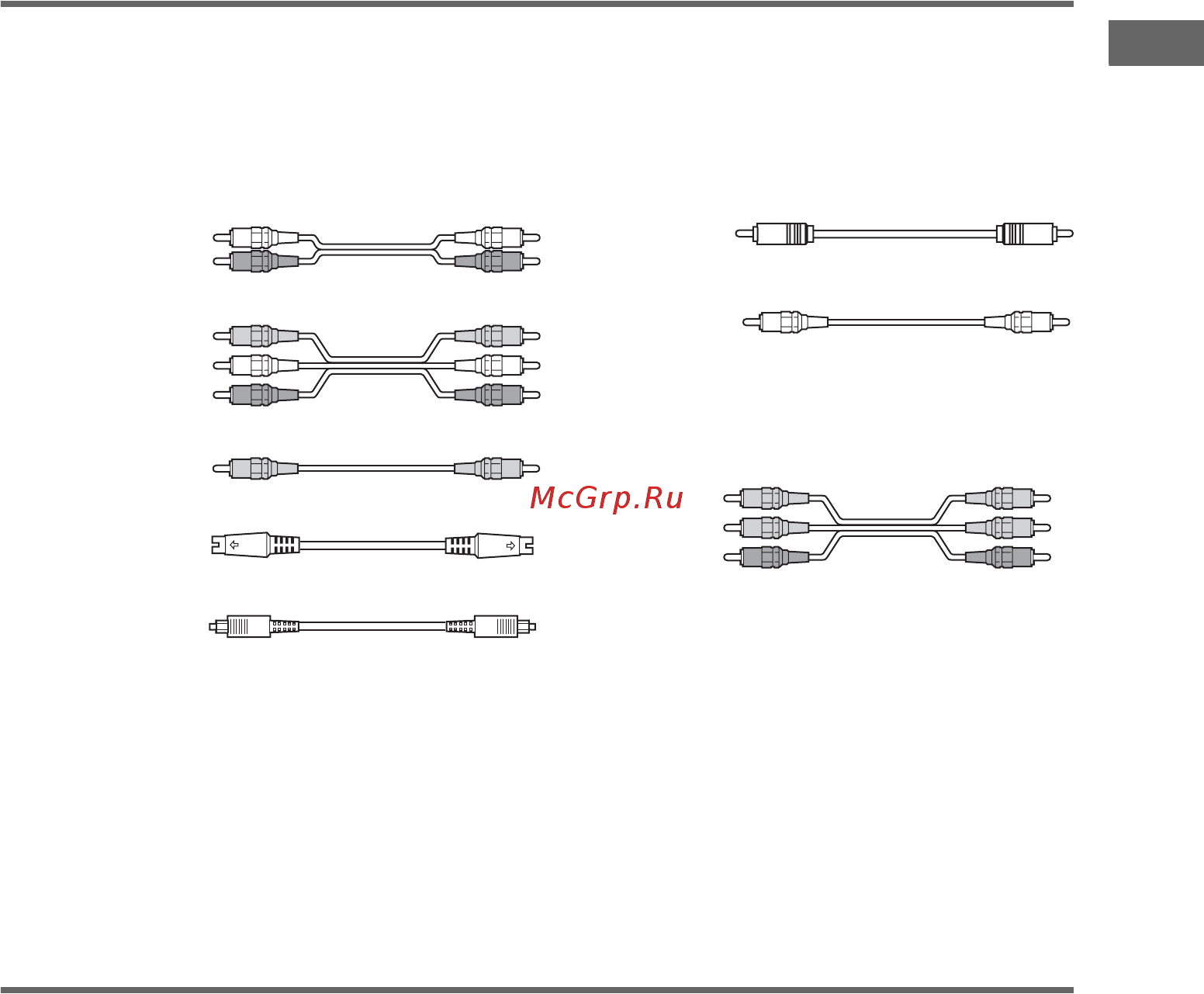

Необходимые кабели
Схемы соединений компонентов, приведенные на последующих страницах,
предусматривают применение нижеуказанных соединительных кабелей (A–H) (не
входит в комплектацию).
A Аудиокабель
Белый (Л)
Красный (П)
B Аудио/видеокабель
Желтый (видео)
Белый (Л/аудио)
Красный (П/аудио)
C Видеокабель
Желтый
D S-видеокабель
E Оптический цифровой кабель
F Коаксиальный цифровой кабель
G Монофонический аудиокабель
Черный
Совет
Аудиокабель A может разделяться на два
монофонических аудиокабеля G.
H Компонентный видеокабель
Зеленый
Синий
Красный
Примечания
• Перед выполнением каких-либо соединений следует выключить электропитание всех
компонентов.
• Соединения следует выполнить надежно для избежания шумов и помех.
• При соединении аудио/видеокабелей надо подключить штеккеры к гнездам одинаковой цветовой
маркировки на компонентах: желтый (видео) к желтому; белый (левый, аудио) к белому; и красный
(правый, аудио) к красному.
• При соединении оптических цифровых кабелей надо вставить штеккеры прямо до щелчка.
• Не допускается загибание или связывание оптических цифровых кабелей.
Для компонентов производства Sony с гнездами CONTROL A1II/CONTROL S
Смотрите “Система управления CONTROL A1II” на стр. 62.
