8
RU
.
Подключение DVD-проигрывателя, телевизора, или спутникового тюнера
Подробнее о необходимых кабелях (A–H), смотрите стр. 7.
1 Подключение к аудиогнездам.
* Подключить к одному из гнезд DVD COAXIAL IN или DVD OPTICAL IN. Рекомендуется
подключить к гнезду DVD COAXIAL IN.
Примечание
Звуковое сопровождение телевизора прослушивается при соединении аудиовыходных гнезд вашего
телевизора с гнездами TV/SAT AUDIO IN настоящего ресивера. В этом случае не следует соединять
видеовыходное гнездо телевизора с гнездом TV/SAT VIDEO IN настоящего ресивера.

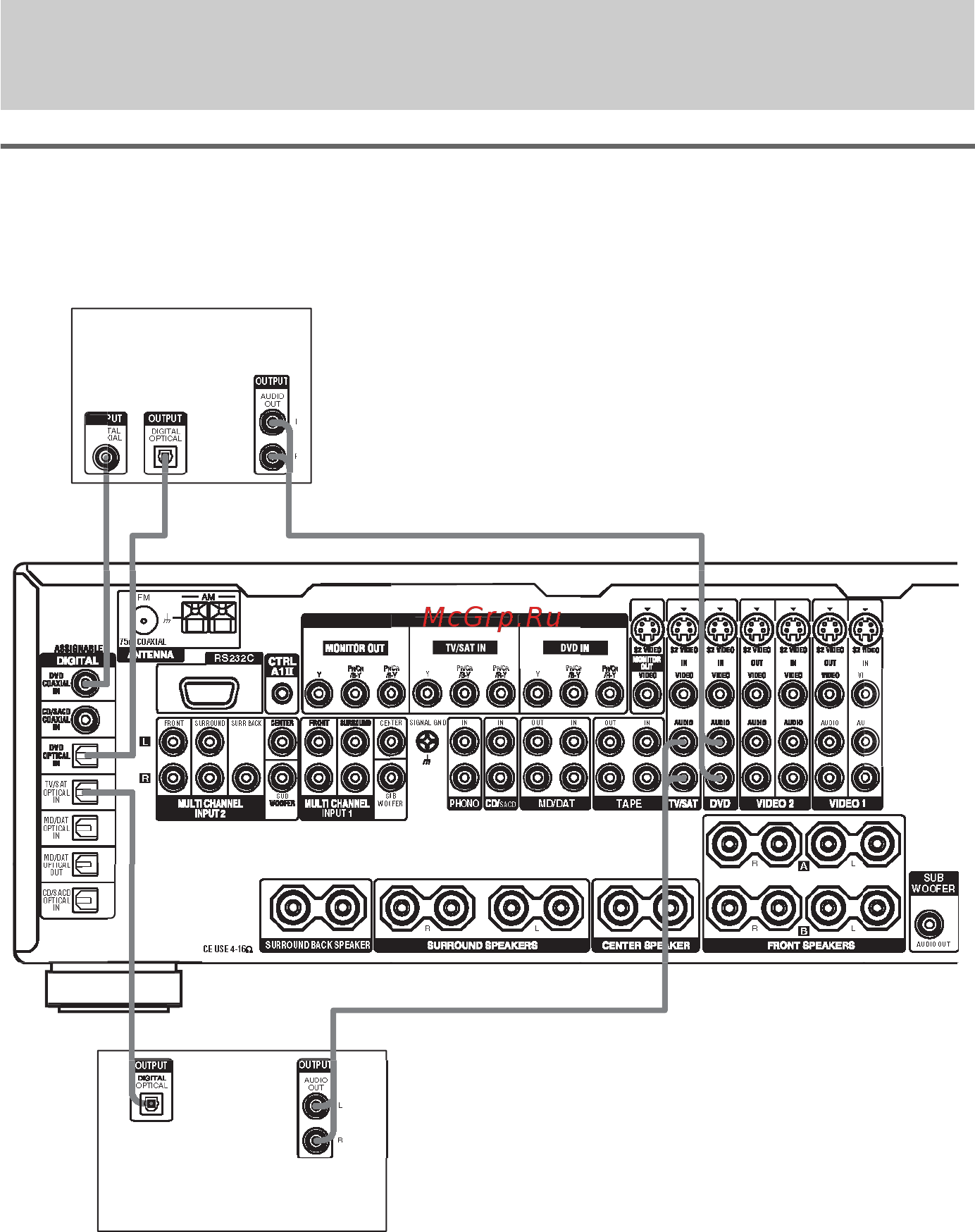

1a: Подключение компонентов с гнездами цифрового
аудиовыхода
CO
MP
O
NENT VIDE
O
DI
O
D
E
O
IMPEDA
N
DI
G
I
T
CO
A
X
OU
T
P
E
*
F
*
A
E
A
R
L
Спутниковый тюнер
DVD-проигрыватель
