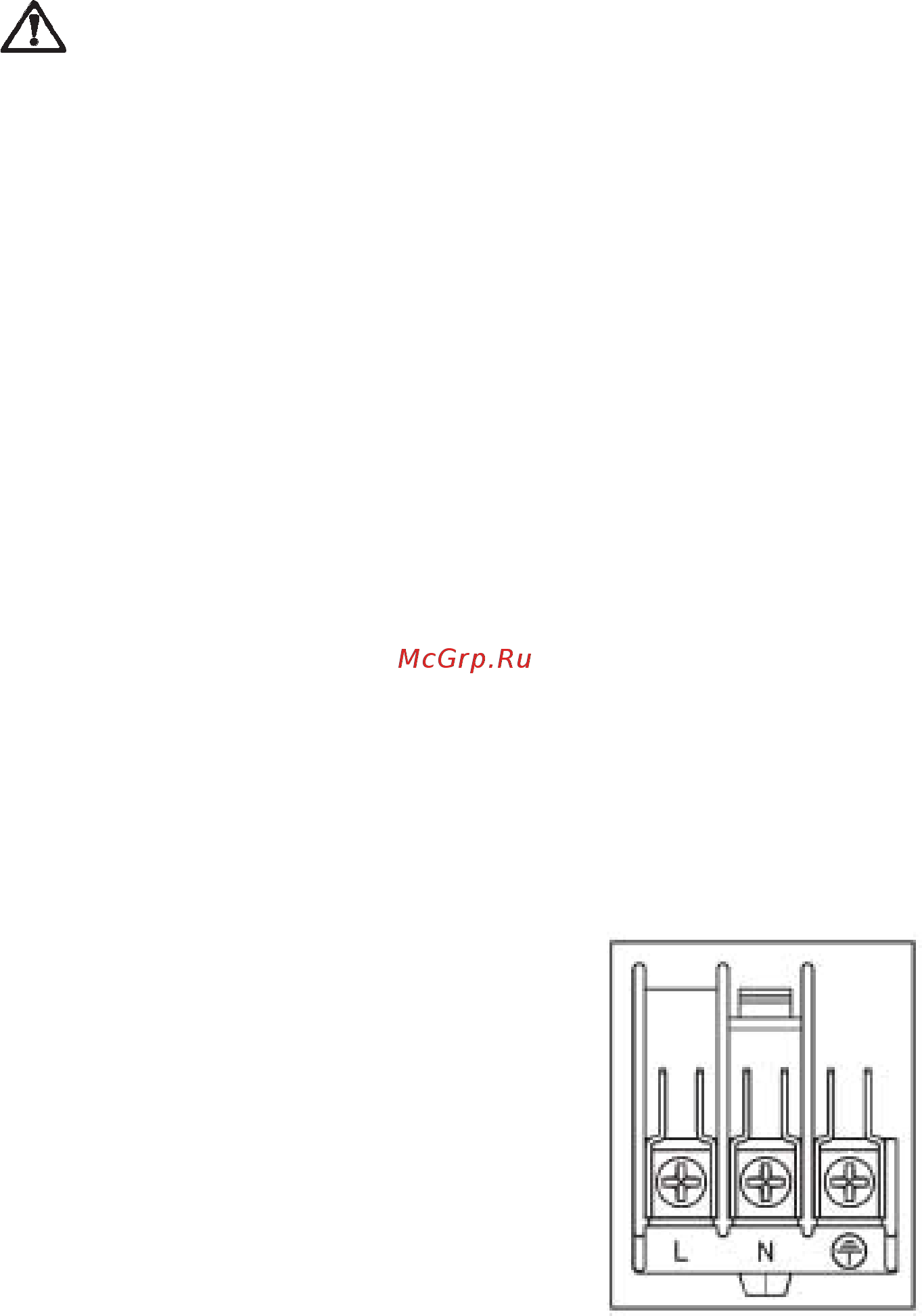

Инструкции для установщика Лк Приведенные ниже инструкции предназначены для 1 квалифицированного специалиста чтобы помочь ему ей произвести установку подключение и техническое обслуживание бытового прибора наиболее правильно и в соответствии с действующими нормами и правилами Настоятельно рекомендуем чтобы все операции по установке духового шкафа проводились квалифицированным специалистом с соблюдением действующих норм и правил Электрическое подключение Перед подключением к сети электропитания необходимо 1 Удостовериться что главный предохранитель и домашняя электропроводка рассчитаны на требуемую мощность 2 Удостовериться что сеть электропитания имеет надлежащее заземление согласно действующим нормам 3 Удостовериться что розетка или используемый для электрического подключения двухполюсный переключатель после установки духового шкафа в мебель будут легко доступны Если прибор подключается непосредственно к сети то между ними должен быть установлен двухполюсный переключатель имеющий расстояние между контактными отверстиями 3 мм и рассчитанный на работу при данной нагрузке в соответствии с действующими нормативными правилами Переключатель не должен прерывать желто зеленый провод заземления который должен быть на 2 3 см длиннее остальных кабелей Питающий кабель должен быть проложен так чтобы ни в какой его части температура не превышала температуру окружающего воздуха более чем на 50 С Подключение к клеммной колодке Прибор оснащен легко доступной клеммной колодкой которая предназначена для работы на однофазном напряжении питания номинальное напряжение 230 В рис 8 Изготовитель не несет никакой ответственности за повреждения прибора возникшие в результате несоблюдения техники безопасности правил по установке и использованию прибора 22 Рис 8
