9
einbauen, daß es den Motorraum und die
Verbindungsdose vollkommen abdeckt, und mit zwei
Schrauben vom Innern der Abzugshaube befestigen.
20. Mit zwei Profilen (im Lieferumfang enthalten) die
Befestigungsstellen der Segmente des unteren Kamins
abdecken (ACHTUNG! DIE PROFILE FÜR DEN
UNTEREN KAMIN SIND DARAN ERKENNBAR, DASS
SIE SCHMALER UND FLACHER SIND).
Die breiteren Profile sind hingegen für den oberen Kamin
bestimmt und werden nach Maß zugeschnitten.
Fur die Modelle wie bei Abb. 1H: Es wird beidseitig
haftendes Klebeband mitgeliefert, das in 8 Teile zu
schneiden ist. Dieses Klebeband zur Befestigung der
Abdeckungen an den vorgesehenen Stellen benutzen.
21. Mit dem Hauptschalter der häuslichen Stromversorgung
die Spannung wieder zuschalten und die korrekte
Funktion der Abzugshaube kontrollieren.
Beschreibung der Dunstabzugshaube
Bild 1
1. Bedienfeld
2. Fettfilter
3. Griff zum Aushaken des Fettfilters
4. Halogenlampe
5. Dunstschirm
6. Teleskopkamin
7. Luftaustritt (nur bei Umluftbetrieb)
Betrieb
Im Falle einer sehr intensiven Entwicklung von Kochdünsten
die höchste Betriebsstufe einschalten. Es wird empfohlen, die
Dunstabzugshaube schon fünf Minuten vor Beginn des
Kochvorganges einzuschalten und sie nach dessen
Beendigung noch ungefähr 15 Minuten weiterlaufen zu
lassen.

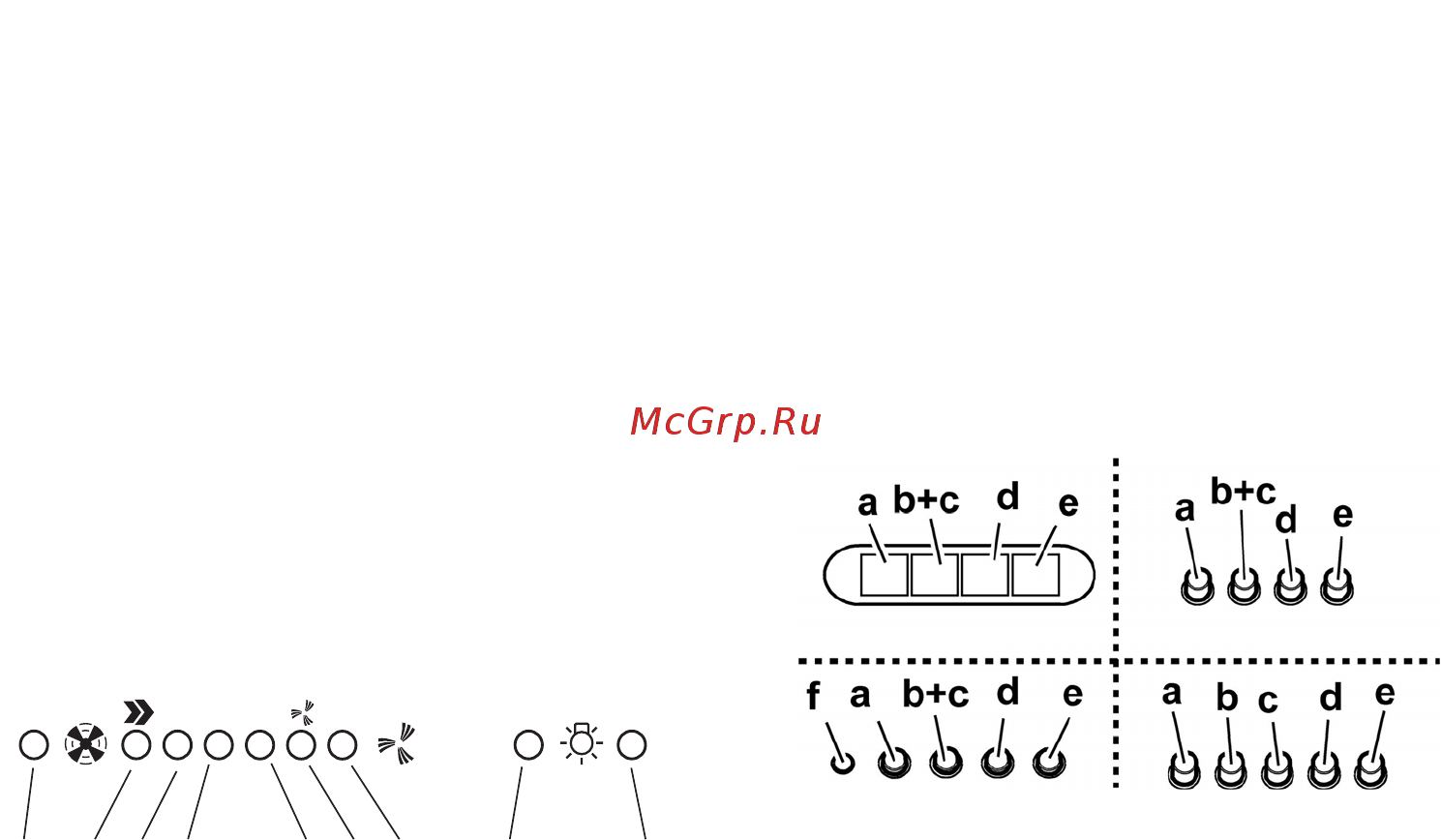

Funktionsweise – Elektronisches Modell mit 5 Tasten
123OOI
FC
1234 567 8 9
1. Ausschalter
2. Einschalter und Auswahl der Lüfterstufe 1-2-3-1-2
3. Stufe 1
4. Stufe 2 und Sättigungsanzeige Metallfettfilter (in
letzterem Fall blinkt die Anzeige - siehe Anleitungen zur
Reinigung der Fettfilter).
Nach erfolgter Reinigung des Fettfilters drücken Sie die
Taste 1 für mindestens 3 Sekunden ein, bis der
Signalton ertönt: die LED 4 schaltet sich ab.
5. Stufe 3 und Sättigungsanzeige Aktiv-Kohlefilter (LED)(in
letzterem Fall blinkt die Anzeige - siehe Anleitungen zum
Wechsel der Aktivkohlefilter).
Nach erfolgtem Aktivkohlefilterwechsel drücken Sie die
Taste 1 für mindestens 3 Sekunden ein, bis der
Signalton ertönt: die LED 5 schaltet sich ab.
Achtung!
Die Sättigungsanzeige des Aktivkohlefilters ist
deaktiviert.
Soll die Sättigungsanzeige des Aktivkohlefilters aktiviert
werden, 3 Sekunden lang gleichzeitig die Tasten 2 und 7
drücken: zunächst blinkt nur die LED 4 und nach Ablauf
der 3 Sekunden beginnt auch die LED 5 zu blinken und
zeigt so an, daß der Aktivkohlefilter nun aktiv ist.
Für seine Deaktivierung die beiden Tasten erneut
drücken: nach 3 Sekungen stellt die LED 5 das Blinken
ein und die Vorrichtung ist deaktiviert.
6. Intensivstufe - LED-Anzeige
7. Einschalter Intensivstufe
Die Intensivstufe wird für 5 Minuten in Betrieb
genommen. Danach geht die Dunsthaube zu der vorher
eingestellten Stufe zurück bzw. geht aus, wenn keine
Stufe eingestellt ist.
Um die Intensivstufe vor den 5 Minuten zu beenden,
drücken Sie den Knopf 1 oder 2.
8. Ausschalter Beleuchtung
9. Ausschalter Beleuchtung
Die Dunstabzugshaube oder die Bedienungselemente
funktionieren nicht: Für mindestens 5 Sekunden die Strom-
versorgung der Dunstabzugshaube unterbrechen und dann
die Haube erneut einschalten. Kann die Störung nicht
behoben werden, kontaktieren Sie bitte den Kundendienst.
Funktionsweise - Modell mit Tastenbedienfeld
a. Schalter ON/OFF Beleuchtung
b. Schalter OFF der Absaugfunktion
c. - d. - e. geringe (c.), mittlere (d.), höchste (e.) Saugstärke.
f. Betriebsanzeigenleuchte (wenn vorgesehen).
