• 12 • • 5 •
АМЕТИСТ • АКВАМАРИН • АЛМАЗ • КРИСТАЛЛ • ЛАЗУРИТ • ТОПАЗ
7 ПОРЯДОК РАБОТЫ

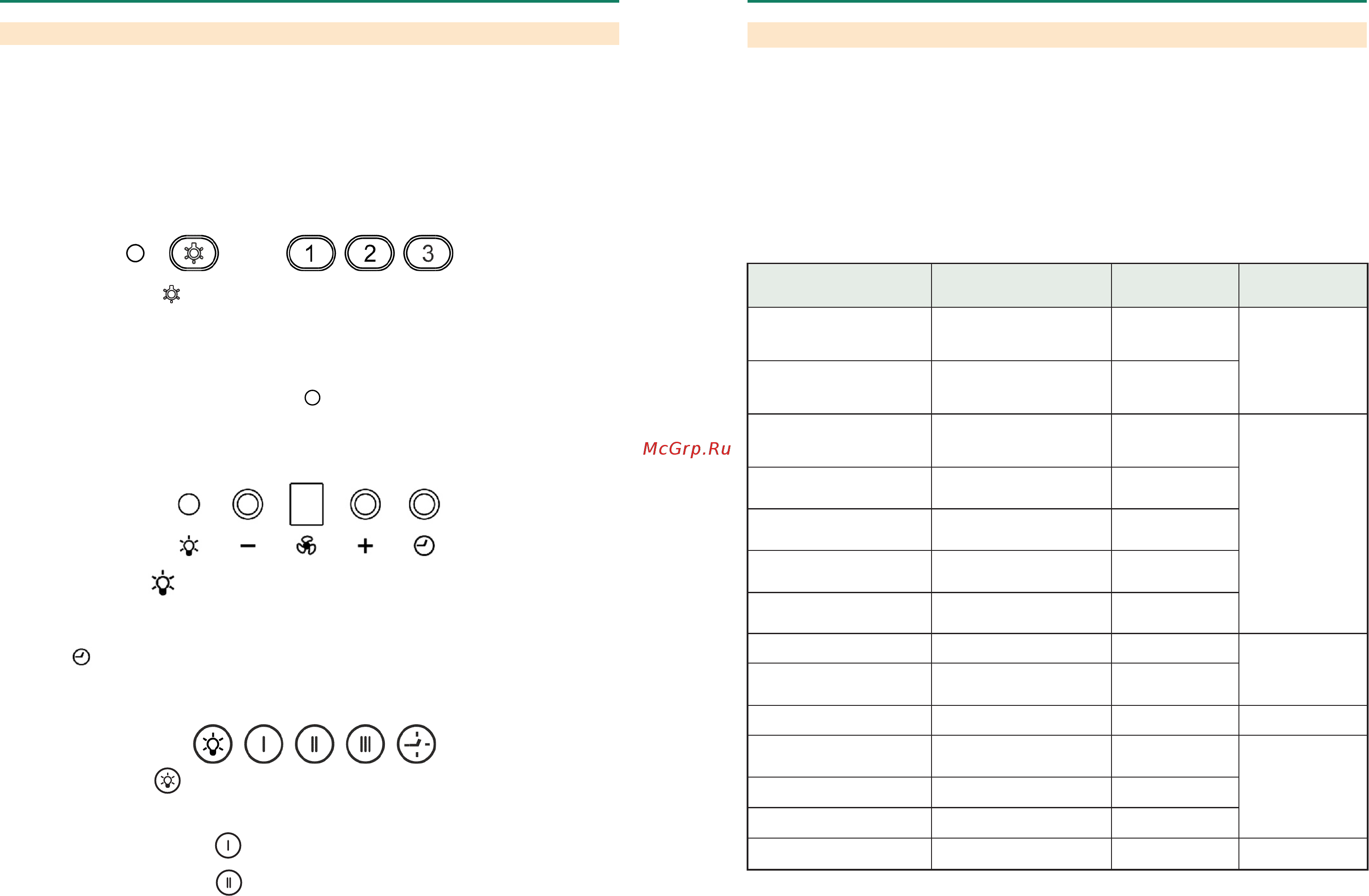

рис. 12
рис. 13
рис. 14
2 ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1 Воздухопроизводительность вентилятора, куб. м/час, max 430, 650*
2.2 Уровень шума, дБА, не более 60
2.3 Номинальное напряжение, В, частота, Гц 220, 50
2.4 Номинальное напряжение галогенных ламп, В 12
2.5 Потребляемая мощность, Вт, не более 200
в том числе ламп, Вт 2х20
2.6 Класс защиты II по ГОСТ МЭК 335-1
2.7 Степень защиты от влаги обычное исполнение
2.8 Режим работы продолжительный
2.9 Климатическое исполнение УХЛ4.2 по ГОСТ15150
* - для вытяжек: «Аметист 90», «Аквамарин», «Алмаз», «Кристалл 90», «Топаз 90»
ТАБЛИЦА 1
Наименование
Габаритные размеры,мм
ШхГхВ (В)
Масса, кг
без упаковки
Тип
угольного фильтра
Аметист 50Н(П)-430-К3Г
Аметист 50Н-430-Э3Г
500х520х530(1000)
13,4
Не
предусмотрен
Аметист 60Н(П)-430-К3Г
Аметист 60Н-430-Э3Г
600х520х530(1000)
14,5
Аметист 90Н-650-К3Г
Аметист 90П-650-К3Г
900х520х530(1000)
19,3
Ф-02
Аквамарин 60Н-650-Э7Г
Аквамарин 60П-650-Э7Г
600х500х500(950)
16,6
Аквамарин 90Н-650-Э7Г
Аквамарин 90П-650-Э7Г
890х500х500(950)
20,2
Алмаз 60Н-650-Э3Г
590х500х530(1000)
16,0
Алмаз 90Н-650-Э3Г
900х520х530(1000)
19,5
Кристалл 50Н-430-К3Г
500х490х535(1000)
12,1
Не
предусмотрен
Кристалл 60Н-430-К3Г
590х490х535(1000)
12,8
Кристалл 90Н-650-К3Г
900х520х535(1000)
19,5
Ф-02
Лазурит 60Н-430-Э3Г
590х490х540(1000)
12,0
Не
предусмотрен
Топаз 50Н-430-К3Г
500х530х540(1000)
11,5
Топаз 60Н-430-К3Г
590х530х540(1000)
12,5
Топаз 90Н-650-К3Г
900х520х540(1000)
18,5
Ф-02
В - высота вытяжки с нижней фальштрубой
(В) - высота вытяжки с максимально выдвинутой верхней фальштрубой
7.1 Рекомендуется включать кухонную вытяжку перед началом приготовления пищи и оставлять вклю-
ченной примерно на 15 минут после завершения приготовления, чтобы обеспечить удаление загрязненного
воздуха.
7.2 Управление кухонной вытяжкой производится одним из переключателей:
- кнопочным переключателем с лампой индикации;
- электронным переключателем с цифровым индикатором скорости вентилятора;
- электронным переключателем ККВ.
7.2.1 Кнопочный переключатель (рис.12) с лампой индикации имеет четыре кнопки с фиксацией.
Кнопка с обозначением управляет лампами освещения.
Утоплена - «вкл.», отжата - «выкл.».
Кнопки с обозначением 1, 2, 3 - управляют вентилятором:
позиция 1 - низкая скорость работы вентилятора;
позиция 2 - средняя скорость работы вентилятора;
позиция 3 - высокая скорость работы вентилятора.
Включение сигнальной лампочки с обозначением информирует о работе вентилятора.
7.2.2 Электронный переключатель с цифровым индикатором скорости (рис. 13) имеет четыре кнопки
управления без фиксации и цифровой индикатор, который показывает скорость вентилятора.
От «0» - вентилятор выключен и до «7» - максимальная скорость.
Кнопка с обозначением управляет лампами освещения.
Первым нажатием кнопки лампы включаются, вторым - выключаются.
Кнопкой «+» увеличивается скорость вентилятора.
Кнопкой «-» скорость уменьшается до полной остановки.
Кнопкой включается таймер. При включенном таймере индикатор мигает, а вентилятор автомати-
чески отключается через 15 минут.
7.2.3 Электронный переключатель ККВ (рис. 14) имеет пять кнопок.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК
Кнопка с обозначением управляет лампами освещения.
Первым нажатием кнопки лампы включаются, вторым - выключаются.
Вентилятор имеет три режима работы:
кнопкой с обозначением включается низкая скорость вентилятора;
кнопкой с обозначением включается средняя скорость вентилятора;
