АМЕТИСТ • АКВАМАРИН • АЛМАЗ • КРИСТАЛЛ • ЛАЗУРИТ • ТОПАЗ
ДЛЯ КВ «КРИСТАЛЛ 50, 60», «ЛАЗУРИТ 60»,«ТОПАЗ 50, 60»
рис. 2А
6 ПОДГОТОВКА К РАБОТЕ
ТАБЛИЦА 2

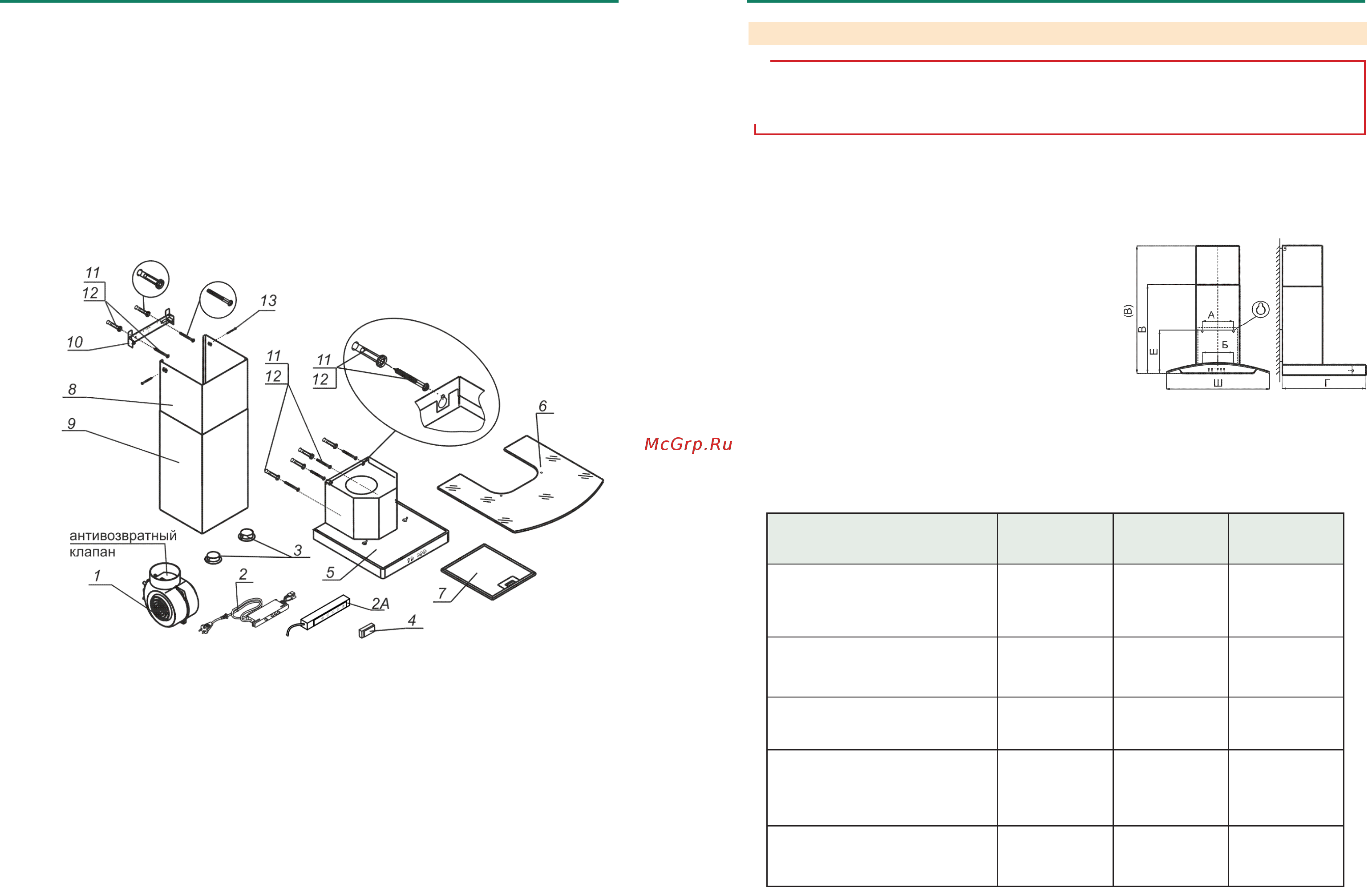

рис. 3
3 Светильники галогенные
4 Трансформатор
5 Корпус
6 Стекло
7 Фильтр алюминиевый
8, 9 Фальштруба верхняя, фальштруба нижняя
10 Кронштейн для крепления верхней фальштрубы
11 Втулки для крепления стекла
12,13 Дюбели Ø8х40 мм и винты 4,2х41 для крепления вытяжки и кронштейна к стене
14 Винты самонарезающие 3,5х11 для крепления верхней фальштрубы
15 Винты М 6х30 (6х35) для крепления стекла к корпусу вытяжки
1 Вентилятор.
2 Переключатель кнопочный.
2А Электронный переключатель ККВ.
3 Светильники галогенные.
4 Трансформатор.
5 Корпус.
6 Стекло.
7 Фильтр алюминиевый.
8, 9 Фальштруба верхняя, фальштруба нижняя.
10 Кронштейн для верхней фальштрубы.
11,12 Дюбели Ø8х40 мм и винты 4,2х41 для крепления вытяжки и кронштейна к стене.
13 Винты самонарезающие 3,5х11 для крепления верхней фальштрубы к кронштейну.
Наименование
А (мм)
Б (мм)
Е (мм)
Аметист 50Н(П)-430-К3Г,
50Н(П)-430-Э3Г
Аметист 60Н(П)-430-К3Г,
60Н(П)-430-Э3Г
180
180
251
Аметист 90Н(П)-650-К3Г,
Кристалл 90Н-650-К3Г
Топаз 90Н-650-К3Г
230
230
295
Алмаз 60Н-650-Э3Г
Алмаз 90Н-650-Э3Г
230
230
290
Аквамарин 60Н-650-Э7Г
Аквамарин 60П-650-Э7Г
Аквамарин 90Н-650-Э7Г
Аквамарин 90П-650-Э7Г
180
180
365
Кристалл 50Н-430-К3Г, 60Н-430-К3Г
Лазурит 60Н-430-Э3Г
Топаз 50Н-430-К3Г, 60Н-430-К3Г
184
140
280
6.1 Установка кухонной вытяжки (рис.3):
- всегда устанавливайте кухонную вытяжку над центральной частью плиты;
- разметьте линию установки нижней части вытяжки над плитой (рис. 1 или 1А);
- разметьте осевую вертикальную линию по центру участка, предусмотренного для ее установки;
- разметьте линию на расстоянии «Е» от нижней части вытяжки;
- на этой линии, разметьте центры отверстий для крепления вы-
тяжки на стене так, чтобы размер «А» был поделен пополам отно-
сительно осевой линии;
- просверлите два отверстия (размер) «А» для установки
дюбелей Ø8х40мм и забейте их;
- вверните два самонарезающих винта (размер «А»);
- перед установкой вытяжки снимите алюминиевый фильтр,
для этого нажмите на пружинный замок на фильтре и потяните его
вниз и на себя (рис. 4);
- навесьте вытяжку через отверстия типа «замочная скважина»;
- разметьте центры отверстий для дополнительного крепления (размер «Б»);
- снимите вытяжку и просверлите два отверстия (размер «Б») для дюбелей Ø8х40мм и забейте их;
- навесьте ее и дополнительно закрепите двумя самонарезающими винтами (размер «Б»)*;
- установите фильтры.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК
!
Нельзя начинать монтаж кухонной вытяжки и снимать защитную пленку с вытяжки из нержавеющей
стали, пока Вы не убедитесь в ее технической исправности путем подключения к электрической сети и
проверки всех функций. Защитную пленку с вытяжек из нержавеющей стали рекомендуется снимать
после окончания монтажа.
