• 11 •
АМЕТИСТ • АКВАМАРИН • АЛМАЗ • КРИСТАЛЛ • ЛАЗУРИТ • ТОПАЗ
3 КОМПЛЕКТНОСТЬ
ДЛЯ КВ «АМЕТИСТ», «АКВАМАРИН», «АЛМАЗ», «КРИСТАЛЛ 90», «ТОПАЗ 90»
* - только для вытяжек Аквамарин 60/90
ДЛЯ КВ «КРИСТАЛЛ 50, 60», «ЛАЗУРИТ 60» «ТОПАЗ 50, 60»
4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
• 6 •

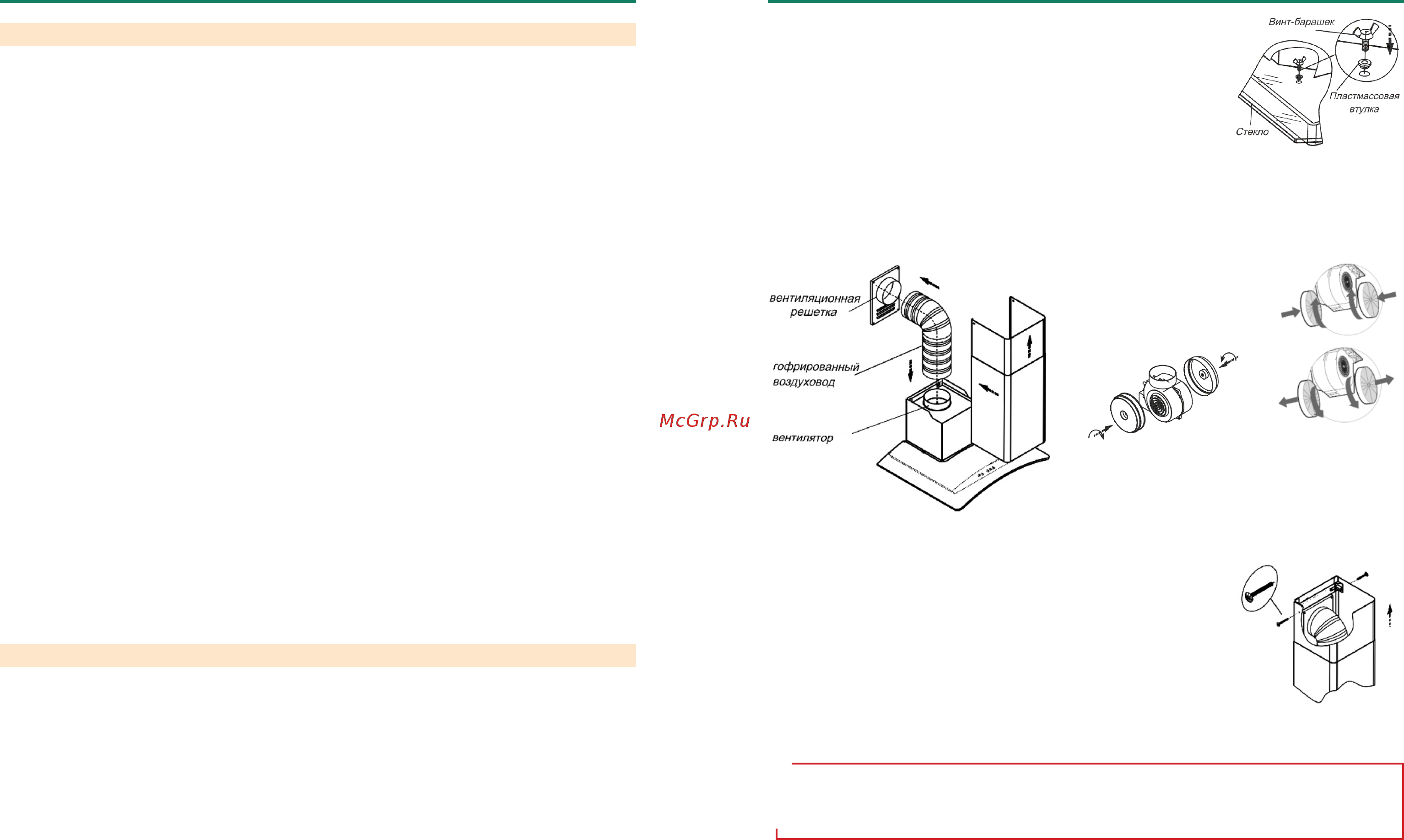

рис. 8
рис. 10
рис. 11
*- если они предусмотрены см табл. 1.
3.1 Кухонная вытяжка 1 шт.
3.2 Фальштруба верхняя 1 шт.
3.3 Фальштруба нижняя 1 шт.
3.4 Кронштейн для верхней фальштрубы 1 шт.
3.5 Стекло в упаковке 1 шт.
3.6 Крепежные изделия:
втулка для стекла 2 шт.
дюбель пластмассовый Ø8х40 6 шт.
винт самонарезающий 4,2х41 6 шт.
3,5х11 2 шт.
винт М6х30 (М6x35*) 2 шт.
3.7 Упаковка 1 шт.
3.8 Руководство по эксплуатации 1 шт.
.
.
3.1 Кухонная вытяжка 1 шт.
3.2 Фальштруба верхняя 1 шт.
3.3 Фальштруба нижняя 1 шт.
3.4 Стекло в упаковке 1шт.
3.5 Кронштейн для верхней фальштрубы 1шт.
3.6 Крепежные изделия:
дюбель пластмассовый Ø8х40 6 шт.
винт самонарезающий 4,2х41 6 шт.
винт самонарезающий 3,5х11 2 шт.
3.7 Упаковка 1 шт.
3.8 Руководство по эксплуатации 1 шт.
.
Режим рециркуляции
Для вытяжек «Кристалл-50, 60 , «Лазурит 60 , «Топаз-50, 60 (рис.8):» » »
6.5 Установите фальштрубы .
Выдвиньте верхнюю фальштрубу, оденьте ее на кронштейн (рис. 11) и
закрепите самонарезающими винтами.
6.6 Для кухонных вытяжек из нержавеющей стали:
- снимите защитную пленку с корпуса и фальштруб;
- будьте осторожны при установке фальштруб (рис. 9), не повредите
поверхности из нержавеющей стали. Их легко поцарапать.
4.1 Все работы по монтажу, ремонту, замене ламп и других электрических деталей, очистке загрязненных
поверхностей, снятию съемных частей производите при извлеченной вилке шнура электропитания из
розетки электросети.
4.2 ЗАПРЕЩАЕТСЯ включать кухонную вытяжку в сеть с напряжением и частотой, не соответствующими
указанным в технических данных (220В±10%, 50Гц±2%).
4.3 Не прикасайтесь к лампам во время их включенного состояния и прилегающим к ним поверхностям,
даже через некоторое время после их выключения еще имеется риск ожога.
4.4 Эксплуатируйте кухонную вытяжку только с установленными лампами. Неисправные лампы следует
сразу же заменить.
4.5 Ежемесячно производите очистку загрязненных поверхностей и жиропоглощающего алюминиевого
фильтра (раздел 8). Если очистка фильтра не производится в соответствии с руководством по эксплуатации,
то уменьшается производительность вытяжки и появляется риск возникновения пожара! Никогда не
эксплуатируйте прибор без установленного фильтра!
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК
ВНИМАНИЕ: в зависимости от варианта монтажа используйте самонарезающие винты и дюбели,
соответствующие типу стены (например: железобетон, гипсокартон и т. д.). Если винты и дюбели вхо-
дят в комплект поставки, следует удостовериться в том, что они подходят для того типа стены, на
которой должна быть смонтирована кухонная вытяжка.
!
рис. 9
рис. 10А
- снимите фильтр (рис.4), отверните винты-барашки;
- установите стекло и закрепите его винтами-барашками через пластмассо-
вые втулки. Установите фильтр на место.
6.4 В зависимости от режима эксплуатации кухонной вытяжки соедините
вентилятор с вентиляционной решеткой полужестким гофрированным возду-
ховодом (рис. 9) или установите на вентилятор угольные фильтры*.
Угольные фильтры устанавливаютcя на защитные решетки корпуса вентилято-
ра (рис. 10, 10А).
Проверьте свободный ход антивозвратного клапана при установке воздуховода.
