УСТАНОВКА

Установка плиты

• подготовить место (отверстие) в столешнице мебели по габаритам, приведенным

на монтажном чертеже (рис. А),

• следует оставить по крайней мере 50 мм зазор между установкой и соседними

вертикальными стенками шкафчиков,

• высота монтируемой плиты должна составлять 50 мм,

• в случае когда кухонная плита отделена от шкафчика, фиксируемого при помощи

горизонтальной защитной плиты, тогда свободное пространство между днищем

кожуха кухонной плиты и защитной плитой, должно иметь высоту по крайней мере

25 мм – обеспечит это свободную циркуляцию воздуха.

• в задней части защитной плиты, следует вырезать квадратное отверстие боком

равным по крайней мере 80 мм (рис. С),

• сечение провода, следует подобрать в зависимости от мощности плиты (эту опера-

цию должен выполнить специалист-электромонтажник),

• соединить плиту электропроводом по приложенной схеме соединений,

• очистить столешницу от пыли, установить плиту в отверстие и крепко прижать к

столешнице (рис. В).

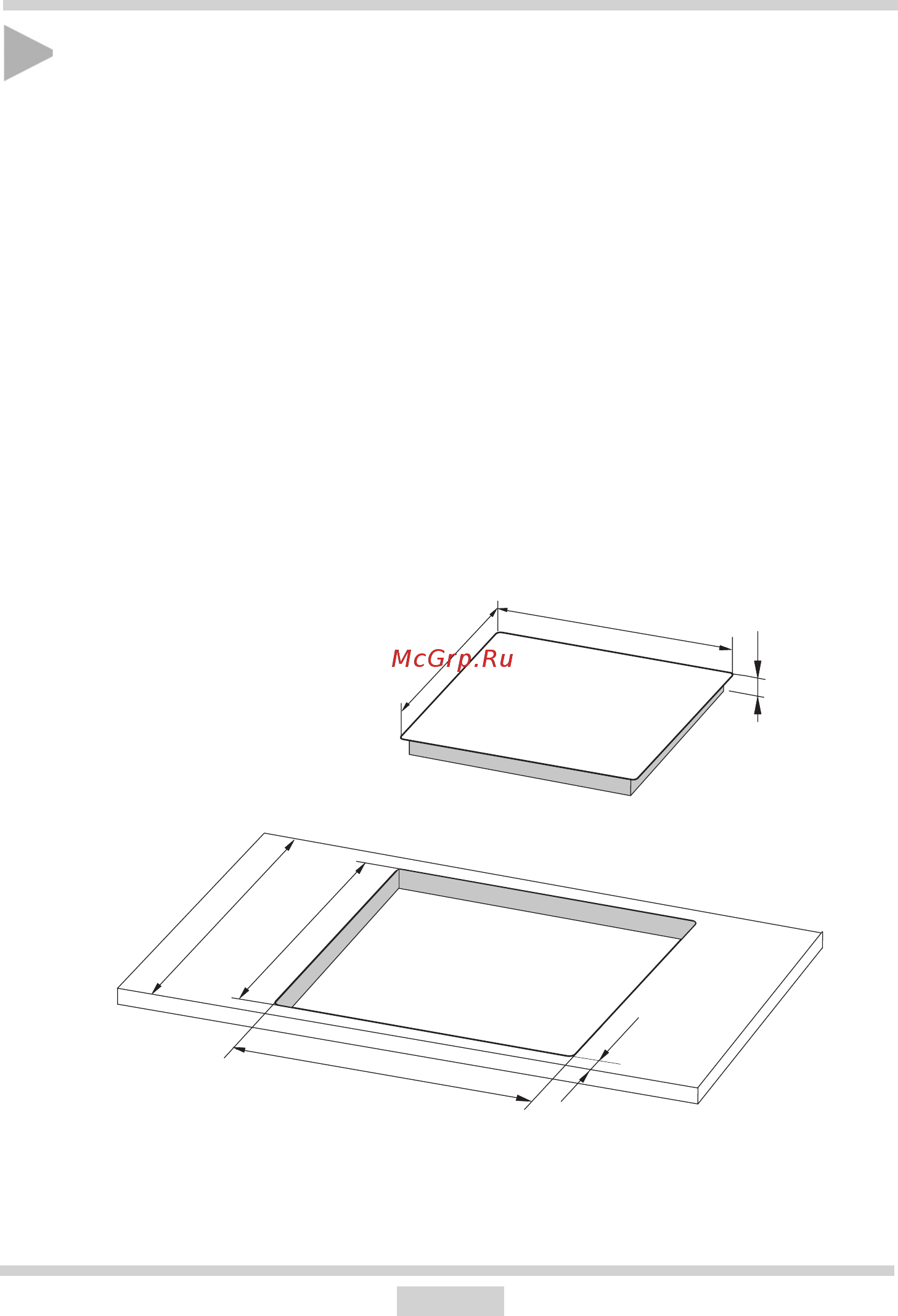

Рис. А

600 (750*)

600

500 (490*)

518

616 (770*)

* размер касается варочной панели PB*4VI511AFTB*S*
