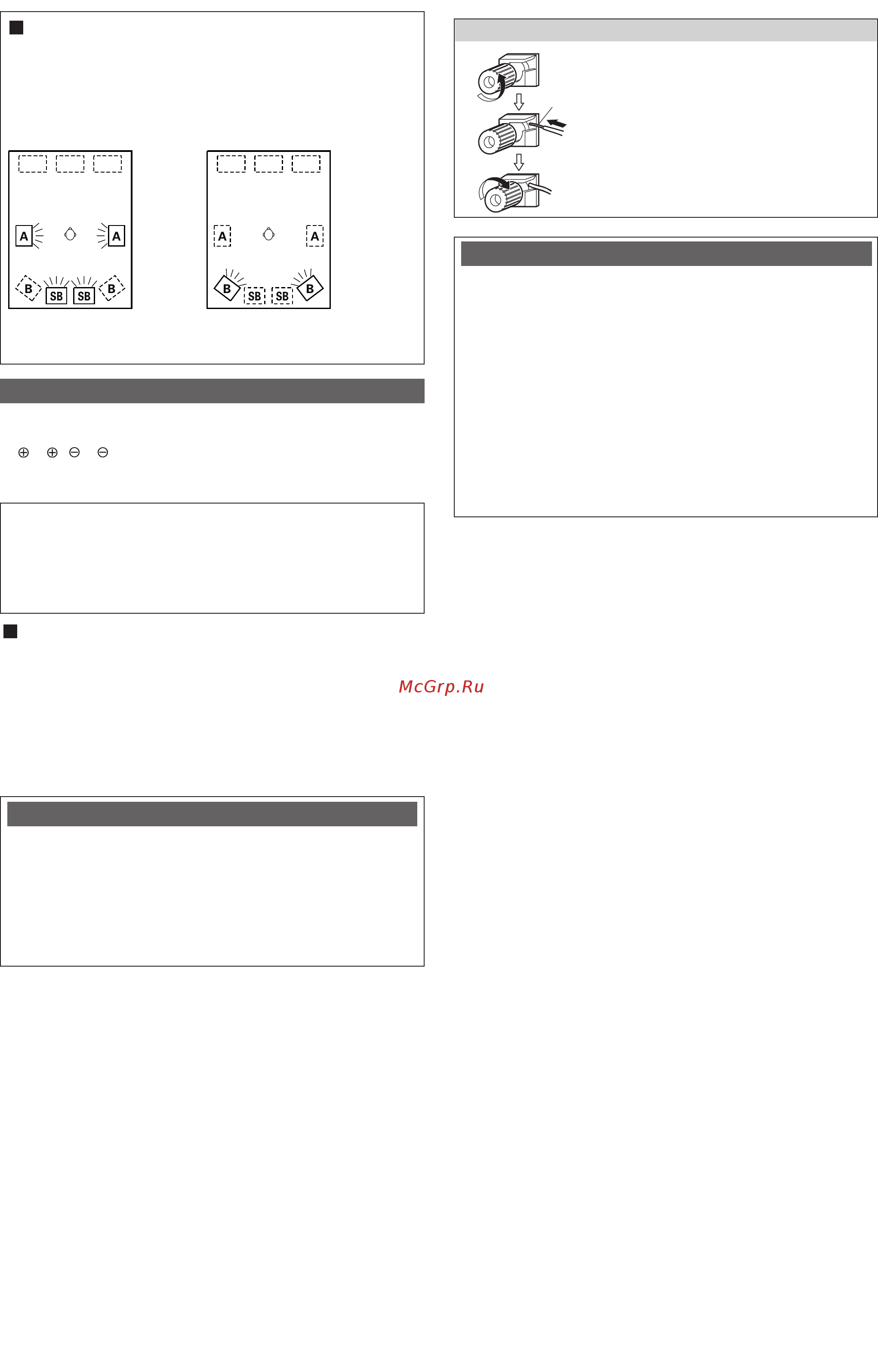

7
Быстрая настройка и эксплуатация
Функция АС пространственного звучания
Эта функция обеспечивает получение оптимальных звуковых полей для различ
ных источников путем переключения между двумя комплектами (A и B) акусти
ческих систем пространственного звучания. Настройки различных конфигураций
этих АС (только А, только В или A+B) сохраняются в памяти для различных ре
жимов пространственного звучания и автоматически настраиваются, когда поль
зователем выбирается соответствующий режим пространственного звучания.
Использование только комплекта А
(Аудиосистема с несколькими АС
пространственного звучания)
Использование только комплекта В
(Аудиосистема с одним комплектом
АС пространственного звучания)
(SB: Тыловые АС)
Соединения АС
• Кабелями соедините имеющиеся на ресивере разъемы для подключения АС с
клеммами акустических систем, тщательно соблюдая полярность (соединяйте
с , с ). Несоблюдение полярностей приведет к слабому звучанию
центрального канала, неточной пространственной ориентации различных музы
кальных инструментов, ухудшению стереофонического звукового образа.
ПРИМЕЧАНИЕ:
НИКОГДА не прикасайтесь к клеммам громкоговорителей при включен5
ном питании. Это может привести к поражению электрическим током.
При выполнении соединений тщательно следите за тем, чтобы отдель5
ные жилы кабелей АС не контактировали с соседними клеммами, с про5
водниками кабелей других АС, с задней панелью аппарата или с винтами.
Импеданс АС
• Акустические системы с импедансом от 6 до 16 Ом можно подключать и исполь
зовать в качестве центральной АС, фронтальных АС, боковых АС и тыловых АС
пространственного звучания.
• Будьте осторожны при одновременном использовании двух пар АС прост
ранственного звучания (комбинация комплектов А + В), так как в этом слу
чае использование акустических систем с импедансом менее 8 Ом приве
дет к их повреждению.
Контур защиты может быть активирован, если аппарат в течение длительного
времени работает на высоких уровнях громкости в условиях, когда подключены
АС с более низким импедансом, чем допускается техническими характеристика
ми (например, АС с импедансом ниже 4 Ом). При активации контура защиты от
ключается подача выходных сигналов на АС. Выключите питание аппарата, по
дождите, пока он остынет, улучшите условия вентиляции аппарата, затем снова
включите питание.
Примечание относительно импеданса АС
Ресивер оборудован быстродействующим контуром защиты. Он предназначен для
защиты акустических систем в следующих случаях: когда выход усилителя мощ
ности случайно подвергается короткому замыканию и по цепи протекает очень
большой ток; когда температура окружающей среды становится необычно высо
кой; или когда аппарат на протяжении длительного времени работает на высоком
уровне выходных сигналов, что приводит к экстремальному росту температуры.
Когда контур защиты активируется, подача выходного сигнала на АС отключается, а
индикатор питания начинает мигать. Если подобное происходит, пожалуйста, вы
полните следующие операции: обязательно выключите питание аппарата; проверь
те состояние кабелей АС и входных кабелей; если аппарат очень горячий, дожди
тесь, пока он остынет. Улучшите условия вентиляции аппарата и снова включите его.
Если, несмотря на отсутствие проблем с кабельными соединениями и условия
ми вентиляции аппарата, происходит повторное срабатывание контура защиты,
выключите питание и обратитесь в сервисный центр DENON.
Контур защиты
Подключение кабелей к клеммам АС
1. Немного отвинтите, вращая против часовой стрелки.
2. Вставьте кабель.
3. Туго завинтите, вращая по часовой стрелке.
Провод следует туго скрутить или надеть на него
наконечник.
