8
Быстрая настройка и эксплуатация

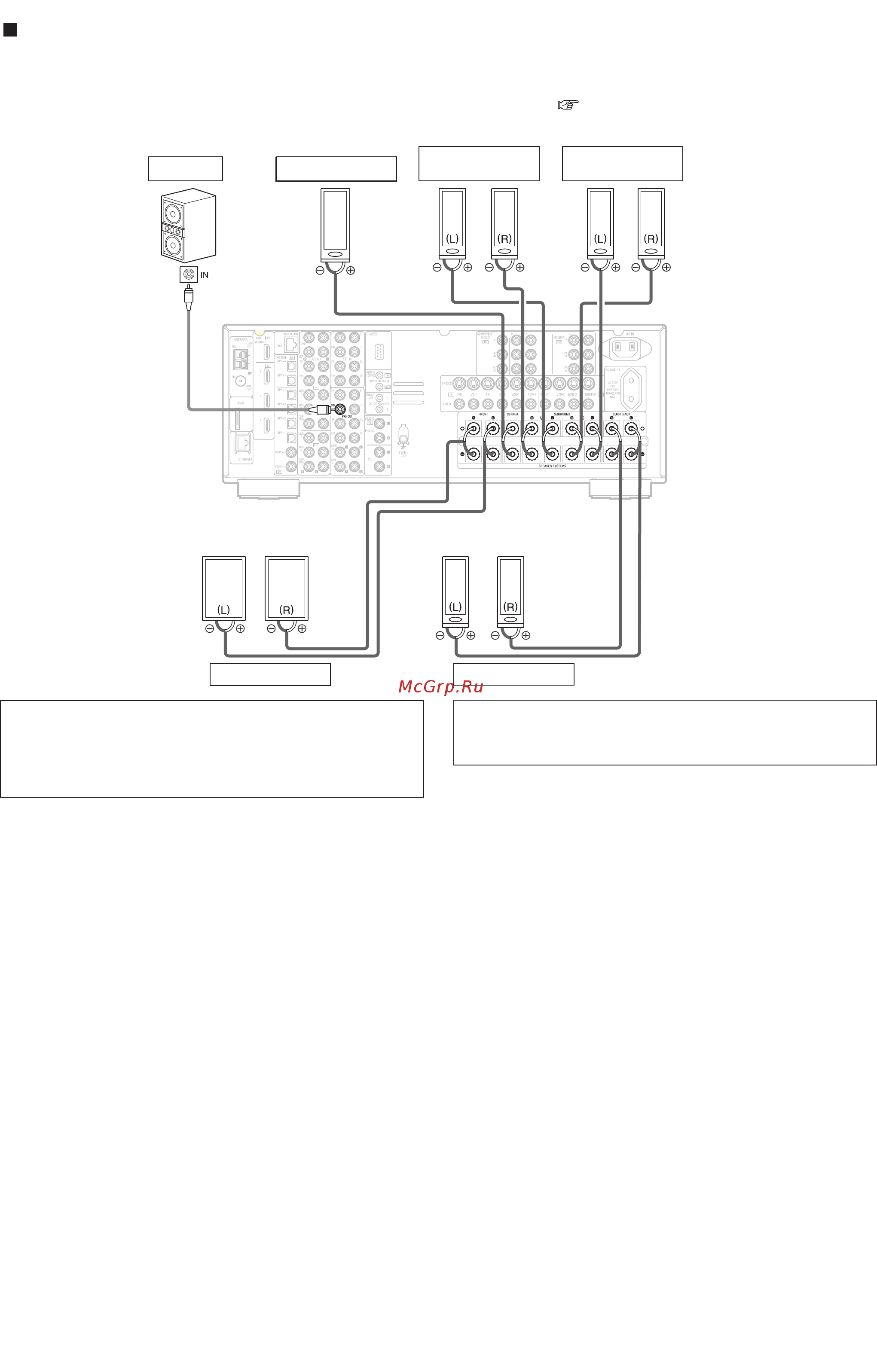

Соединения
• AVR4306 может быть сконфигурирован для использования 10 акустических систем, в число которых входят две пары боковых АС (A+B) и одна пара тыловых АС (см.
рис.).
• Выходной сигнал усилителя мощности тылового канала пространственного звучания можно также назначать на многозонный или на фронтальный канал.
Подробности см. в разделе «Настройка «Power Amplifier Assignment» [Назначение усилителя мощности]» ( стр. 78).
• При выполнении соединений также сверяйтесь с инструкциями по эксплуатации подключаемых компонентов.
Центральная АС
Боковые АС
(комплект A)
Боковые АС
(комплект В)
Фронтальные АС
Тыловые АС
Сабвуфер
Разъем для под
ключения сабву
фера с встроен
ным усилителем
(активного саб
вуфера).
[Вход]
[Правый канал]
[Правый канал]
[Левый канал]
[Левый канал]
Меры предосторожности при подключении АС
Если акустическая система установлена рядом с телевизором или видеомонито
ром, то электромагнитное поле АС может вызывать искажение цветов на теле
экране. В таком случае отодвиньте АС настолько, чтобы она не оказывала небла
гоприятного влияния.
ПРИМЕЧАНИЕ:
• В случае использования только одной тыловой АС подключайте ее к
левому каналу.
