3
Приступая к работе

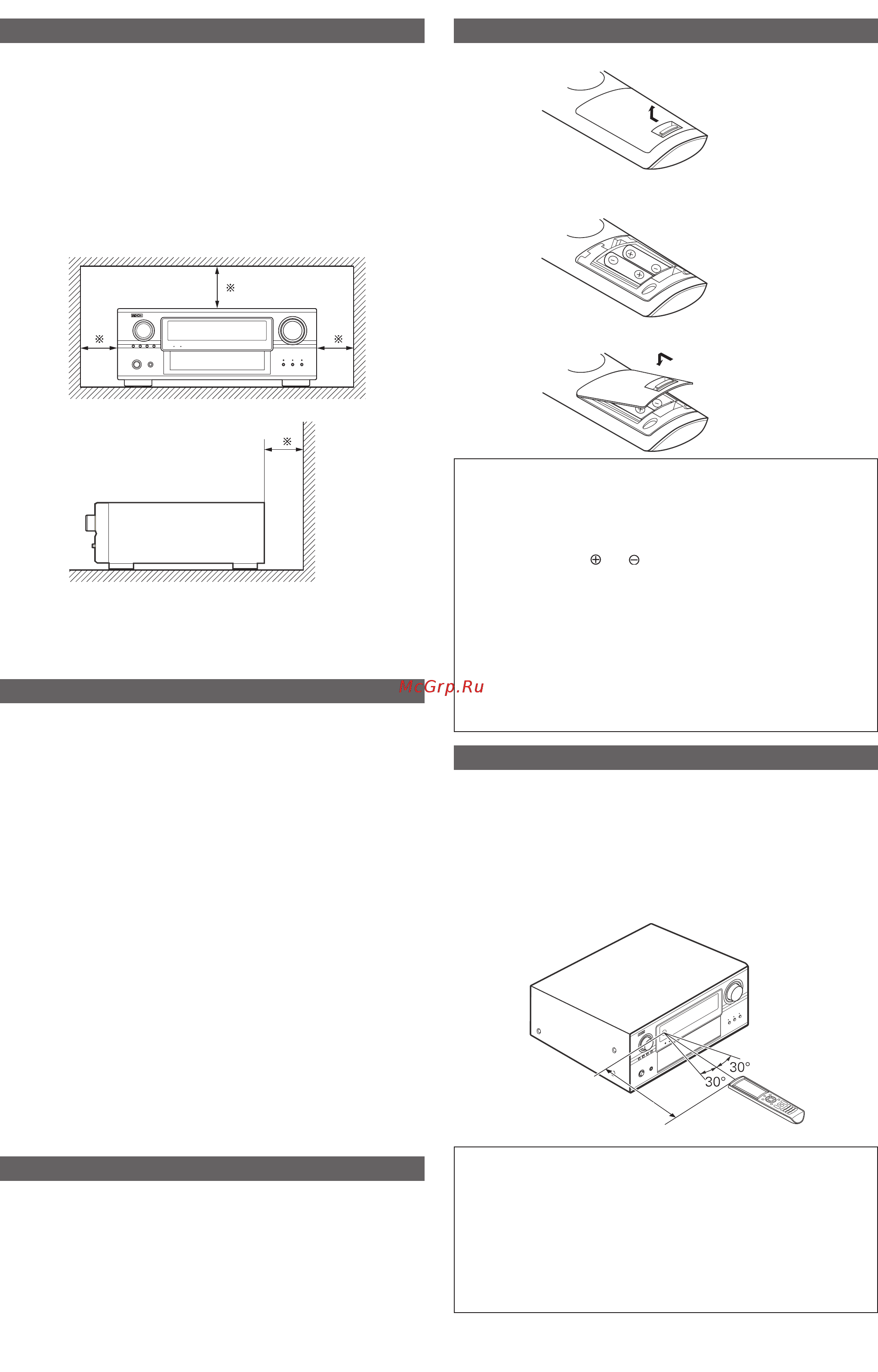

Меры предосторожности при установке аппарата
Если данный аппарат или другое электронное устройство, в котором используют
ся микропроцессоры, эксплуатируется поблизости от тюнера или телевизора, то
могут возникать электромагнитные помехи или искажения изображения.
Если это происходит, необходимо принять следующие меры:
• Установите аппарат как можно дальше от тюнера или телевизора.
• Проложите кабели антенн тюнера или телевизора подальше от провода питания
данного аппарата и от входных/выходных соединительных кабелей.
• Электромагнитные помехи или искажения изображения возникают, в частности,
при использовании комнатных антенн или антенных фидерных кабелей с номи
нальным сопротивлением 300 Ом. Мы рекомендуем пользоваться наруж
ными антеннами и коаксиальными кабелями с номинальным сопро
тивлением 75 Ом.
Примечание:
Чтобы не препятствовать рассеиванию тепла, запрещается устанавли
вать аппарат в закрытое ограниченное пространство, например, в
книжный шкаф или иное подобное место.
Стена
Примечание
Меры предосторожности при обращении с аппаратом
• Включение входного источника в тот момент, когда к входным разъ
емам ничего не подсоединено
В момент переключения на входной источник в то время, когда к соответствую
щим ему входным разъемам ничего не подсоединено, может генерироваться
звук «щелчок». Если это происходит, то убавьте до предела регулятор «MASTER
VOLUME» [Общий уровень громкости] или подключите компоненты к соответст
вующим входным разъемам.
• Приглушение звучания выходных сигналов от разъемов «PRE OUT»,
«PHONES» и «SPEAKER»
В состав разъемов «PRE OUT» [Выход предусилителя], «PHONES» [Наушники] и
«SPEAKER» [Акустические системы] входит контур приглушения звука. Благода
ря этому контуру уровень выходных сигналов в значительной степени понижа
ется на несколько секунд после включения питания, переключения входного ис
точника, режима пространственного звучания или иного параметра настройки.
Если в этот момент увеличить уровень громкости, то после окончания действия
контура приглушения звука уровень выходного сигнала окажется слишком высо
ким. Поэтому, прежде чем регулировать громкость, обязательно дождитесь,
когда контур приглушения звука выключится.
• Если выключатель питания находится в положении «STANDBY» [Ре
жим ожидания], то аппарат все еще остается подключенным к сети
переменного тока.
Поэтому, покидая дом (например, на время отпуска), обязательно
отключайте провод питания от розетки сетевой сети.
Подготовка пульта дистанционного управления
Прилагаемый пульт дистанционного управления (RC1024) можно использовать
для управления не только аппаратом AVR4306, но и другими компонентами
DENON, поддерживающими дистанционное управление. Кроме того, в памяти
пульта ДУ хранятся сигналы управления других пультов ДУ, поэтому им можно
пользоваться для управления дистанционно управляемыми устройствами, произ
водства иной компании, чем DENON.
Установка батареек
1 Снимите заднюю крышку пульта ДУ.
2 Вставьте две батарейки LR6/AA в батарейный отсек, ориентировав их полюса
в указанном направлении.
3 Установите на место заднюю крышку.
Примечания относительно батареек:
• Замените батарейки, если аппарат не реагирует на сигналы пульта дистанци
онного управления даже с близкого расстояния. (Прилагаемые батарейки
предназначены только для выполнения проверки исправности.)
• При установке батареек в пульт ДУ обязательно соблюдайте полярность со
гласно маркировкам « » и « » в батарейном отсеке.
• Во избежание повреждения или утечки электролита из батареек:
• Не используйте новую батарейку вместе со старой.
• Не используйте вместе батарейки двух разных типов.
• Не допускайте короткого замыкания батареек, не разбирайте, не нагре
вайте и бросайте их в огонь.
• В том случае если батарейки протекли, тщательно вытрите электролит внут
ри батарейного отсека и вставьте новые батарейки.
• При замене батареек, держите новый комплект наготове, чтобы вставить его
в пульт ДУ как можно быстрее.
Дальность действия пульта дистанционного управления
• Направляйте пульт на датчик сигналов дистанционного управления, располо
женный на основном блоке аппарата, как показано на схеме.
• Пульт ДУ может использоваться на расстоянии около 7 метров от основного
блока аппарата. Однако это максимально возможное расстояние будет умень
шаться, если на пути сигнала находятся препятствия или пульт ДУ не направлен
точно на датчик сигналов дистанционного управления.
• Пульт ДУ может располагаться под горизонтальным углом до 30 ° относительно
датчика сигналов дистанционного управления.
Около 7 метров
ПРИМЕЧАНИЯ:
• Работа пульта ДУ может быть затруднена, если на датчик сигналов дистанционно
го управления попадают прямые солнечные лучи или сильный искусственный свет.
• Не нажимайте одновременно кнопки на основном блоке аппарата и на пульте
ДУ. Это может привести к неисправности аппарата.
• Близко расположенные неоновые сигналы и иные устройства, излучающие
электромагнитные импульсные помехи, могут стать причиной сбоев в работе
системы дистанционного управления, поэтому устанавливайте аппарат как
можно дальше от таких устройств.
