18

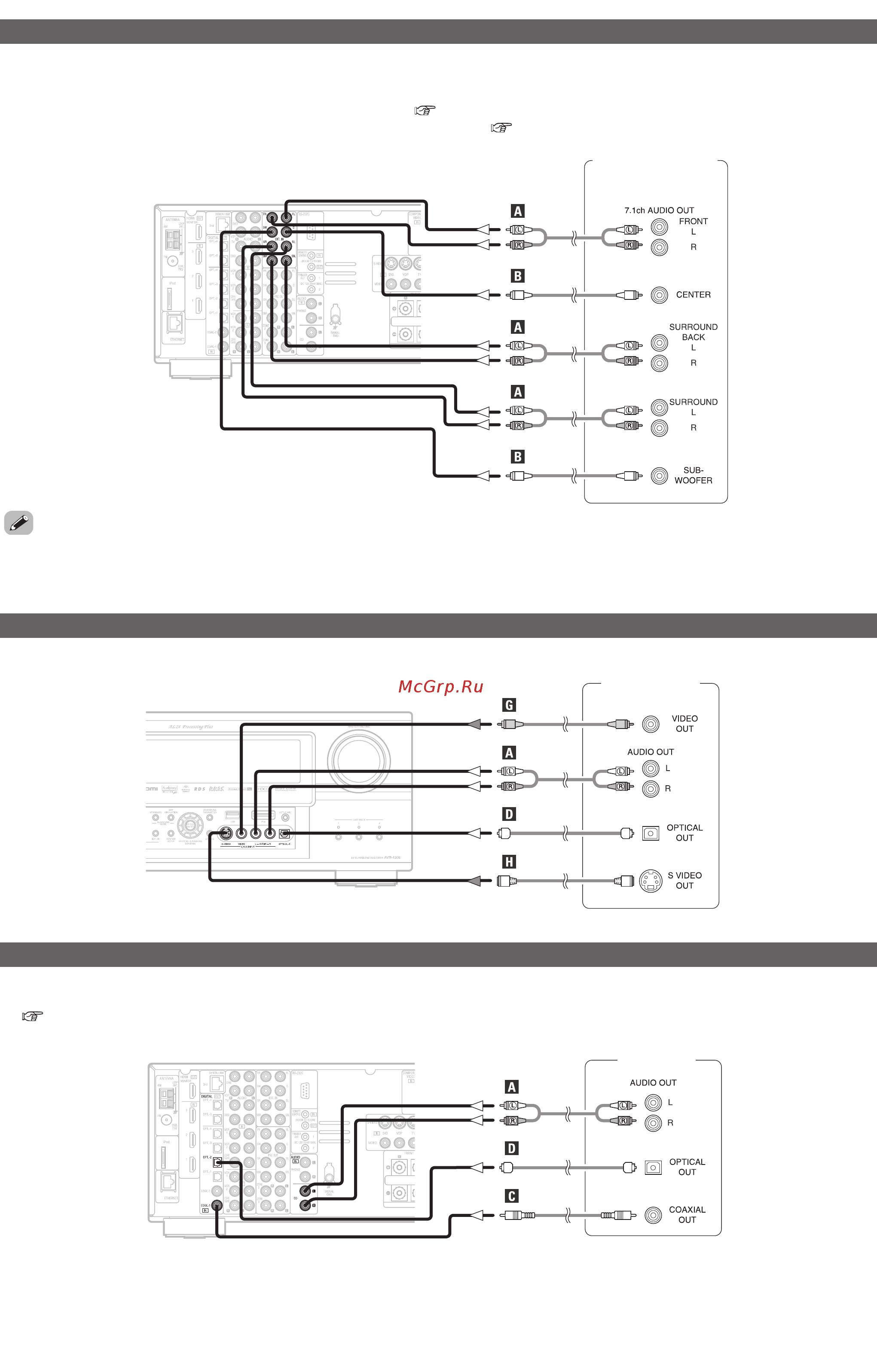

Подключение других источников
Подключение разъемов внешнего входа («EXT.IN»)
• Эти разъемы предназначены для приема входных многоканальных аудиосигналов от внешнего декодера или от компонента с иным типом многоканального декодера,
например от проигрывателя дисков DVD Audio, проигрывателя многоканальных дисков Super Audio CD или декодера какоголибо будущего многоканального звукового
формата.
• Подключение видеосигнала производится точно так же, как для DVDплеера ( стр. 9).
• Инструкции по воспроизведению с использование разъемов внешнего входа («EXT.IN») см. ( стр. 69, 70).
Подключение видеокамеры или приставки для видеоигр
Видеокамера/При5
ставка для видеоигр
Подключение CD5плеера
CD5плеер
• Для подключения цифрового аудиовыхода CDплеера вы можете выбрать коаксиальное или оптическое цифровое соединение. Если вы выбираете для использования
коаксиальное соединение, то его необходимо назначить. Подробности см. в разделе, посвященном настройке «Digital Input Assignment» [Назначение цифрового входа]
( стр. 69).
• При воспроизведении дисков, на которых предприняты специальные меры для защиты авторских прав, цифровые сигналы могут не подаваться на выход с DVDплеера.
В этом случае для воспроизведения соедините многоканальный аналоговый выход DVDплеера с разъемами «EXT. IN» на AVR4306. Также сверьтесь с инструкцией по
эксплуатации своего DVDплеера.
Проигрыватель дисков DVD
Audio5Video/Super Audio CD
или внешний декодер
