Подключение оборудования
03
11
Ru
12 Входы (выходы) аудио-/видеоисточников (6 шт.)
Используйте для подключения к источникам аудио/видео,
например, проигрывателям/рекордерам DVD,
видеомагнитофонам и т.д. Каждый набор входов имеет
разъемы композитного видео, S-video
1
и стереофонического
аналогового видео.
Подключение рекордера DVD/HDD, видеомагнитофона
и других аудиоисточников на стр. 13.
13 Аналоговые стереофонические аудиовходы/выходы
(3 шт.)
Используйте для подключения аудиоисточников, например,
проигрывателей CD, кассетных магнитофонов,
проигрывателей грампластинок и т.д.
Подключение аналоговых аудиоисточников на стр. 16.
14 Многоканальные аналоговые аудиовходы
7.1-канальные входы для подключения проигрывателя DVD
с многоканальными аналоговыми выходами.
Подключение многоканальных аналоговых входов на
стр. 51.
15 Вход/выход управления
Используйте для подключения других компонентов Pioneer с
возможностью управления всеми компонентами при помощи
одного инфракрасного датчика дистанционного управления.
Управление другими компонентами Pioneer с помощью
пульта данного устройства на стр. 73.
16 Многоканальные выходы для предварительных
усилителей
Используйте для подключения отдельных усилителей для
центрального канала, каналов объемного звучания, задних
каналов объемного звучания и канала низкочастотного
громкоговорителя.
Подключение дополнительных усилителей на стр. 54 (для
получения информации о подключении активного
низкочастотного громкоговорителя также см. раздел
Установка акустической системы на стр. 17).
17 Входной разъем iPod
Используйте для подключения проигрывателя iPod Apple в
качестве аудиоисточника.
Подключение проигрывателя iPod на стр. 46.
18 Разъем RS-232C
Используйте для подключения к ПК для вывода изображения
при использовании расширенной настройки MCACC.
Подключение компьютера для вывода информации при
расширенной настройке MCACC на стр. 59.
19 Контакты громкоговорителей
Используйте для подключения основных передних,
центрального громкоговорителей, громкоговорителей
объемного звучания и задних громкоговорителей объемного
звучания.
Установка акустической системы на стр. 17.
20 Вход AC IN
Предназначен для подключения прилагаемого кабеля
питания.
21 Розетка питания с выключателем
(макс. 100 Вт/0,4 А)
Используйте для питания другого компонента системы.
Подача питания включается и выключается вместе с
ресивером.
Выходы питания переменного тока на стр. 20.

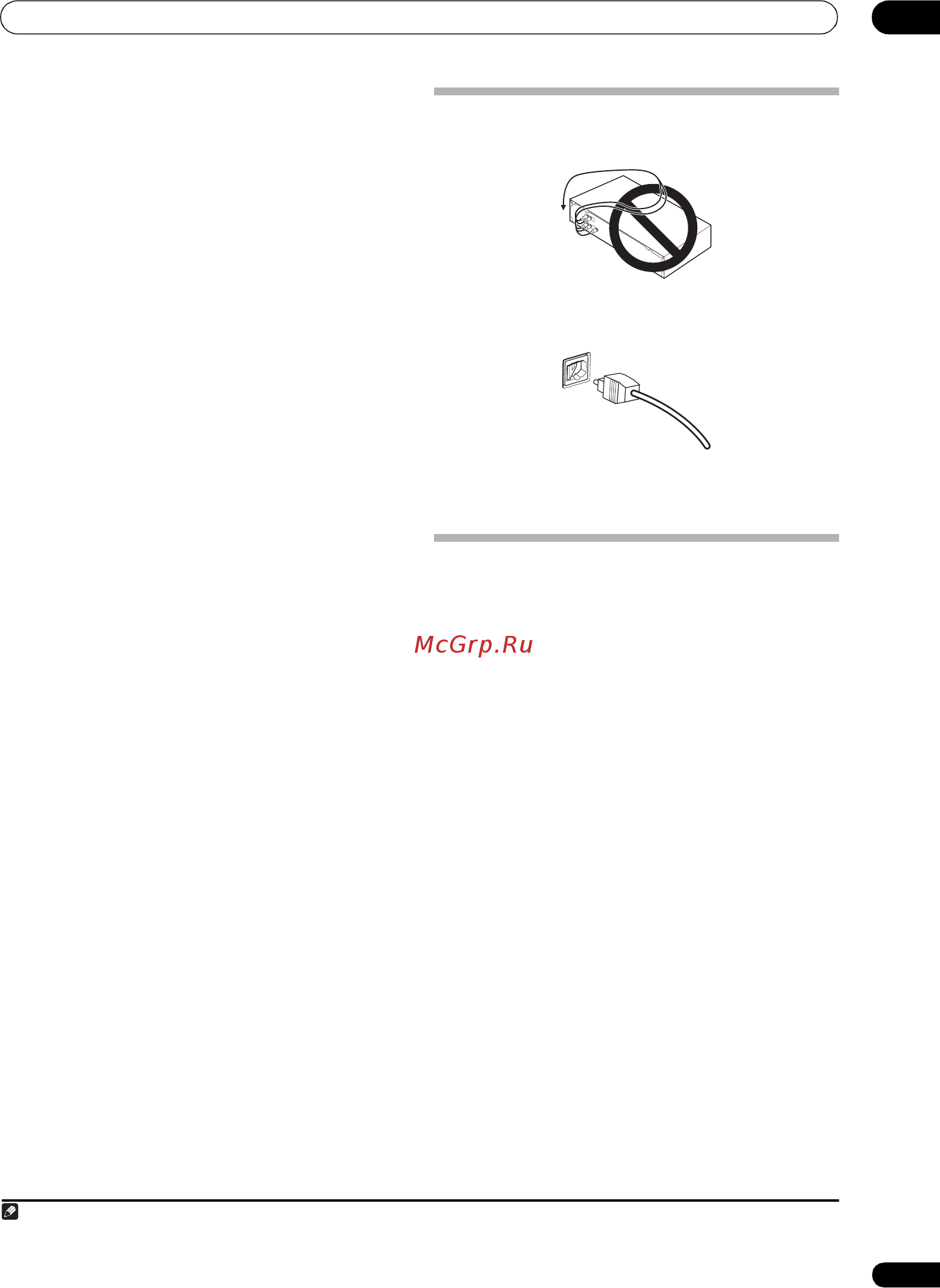

При подсоединении кабелей
• Во избежание фонового шума не кладите подключенные
кабели на ресивер.
• Аккуратно выполняйте подключение оптического
кабеля, старайтесь не повредить защитную шторку
оптического разъема.
• Обеспечьте для оптического кабеля свободно
свисающую петлю. Можно повредить кабель об острые
углы.
О преобразователе видеосигнала
Преобразователь видеосигнала обеспечивает вывод всех
видеоисточников через все разъемы
MONITOR VIDEO OUT
(ВИДЕОВЫХОД МОНИТОРА)
. Исключением являются
только видеосигналы формата HDMI и с высокой
детализацией: поскольку декодирование их невозможно, при
использовании этих видеоисточников используемый
монитор/ТВ необходимо подключить к выходам HDMI/
компонентного видео.
2
Если для нескольких видеокомпонентов назначена одна и та
же функция входа (см. раздел на Меню Input Setup
(Настройка входов) на стр. 60) преобразователь
устанавливает последовать их использования в следующем
порядке: HDMI, компонентное видео, S-video, затем
композитное видео.
• Для обеспечения оптимальных рабочих характеристик
THX рекомендует
OFF (ВЫКЛ.)
цифровое
преобразование видеосигнала (Digital Video Conversion)
(см. раздел Настройка параметров аудио/видео на
стр. 63).
Примечание
1 Необходимо назначить источник входа для входа S-video, к которому подключен используемый видеокомпонент (см. раздел Меню Input Setup (Настройка
входов) на стр. 60).s
2 Если видеосигнал не появляется на используемом ТВ или плазменном дисплее, попробуйте отрегулировать настройки разрешения используемого
компонента или дисплея. Учтите, что некоторые компоненты (например, игровые видеоприставки)
имеют разрешение, преобразование которого
невозможно. В этом случае используйте (аналоговое) подключение S-video или композитное подключение.
