Pioneer VSX-AX2 AV-S [24/88] Органы управления и индикаторы
![Pioneer VSX-AX2 AV-S [24/88] Органы управления и индикаторы](/views2/1275827/page24/bg18.png)
Органы управления и индикаторы
04
24
Ru

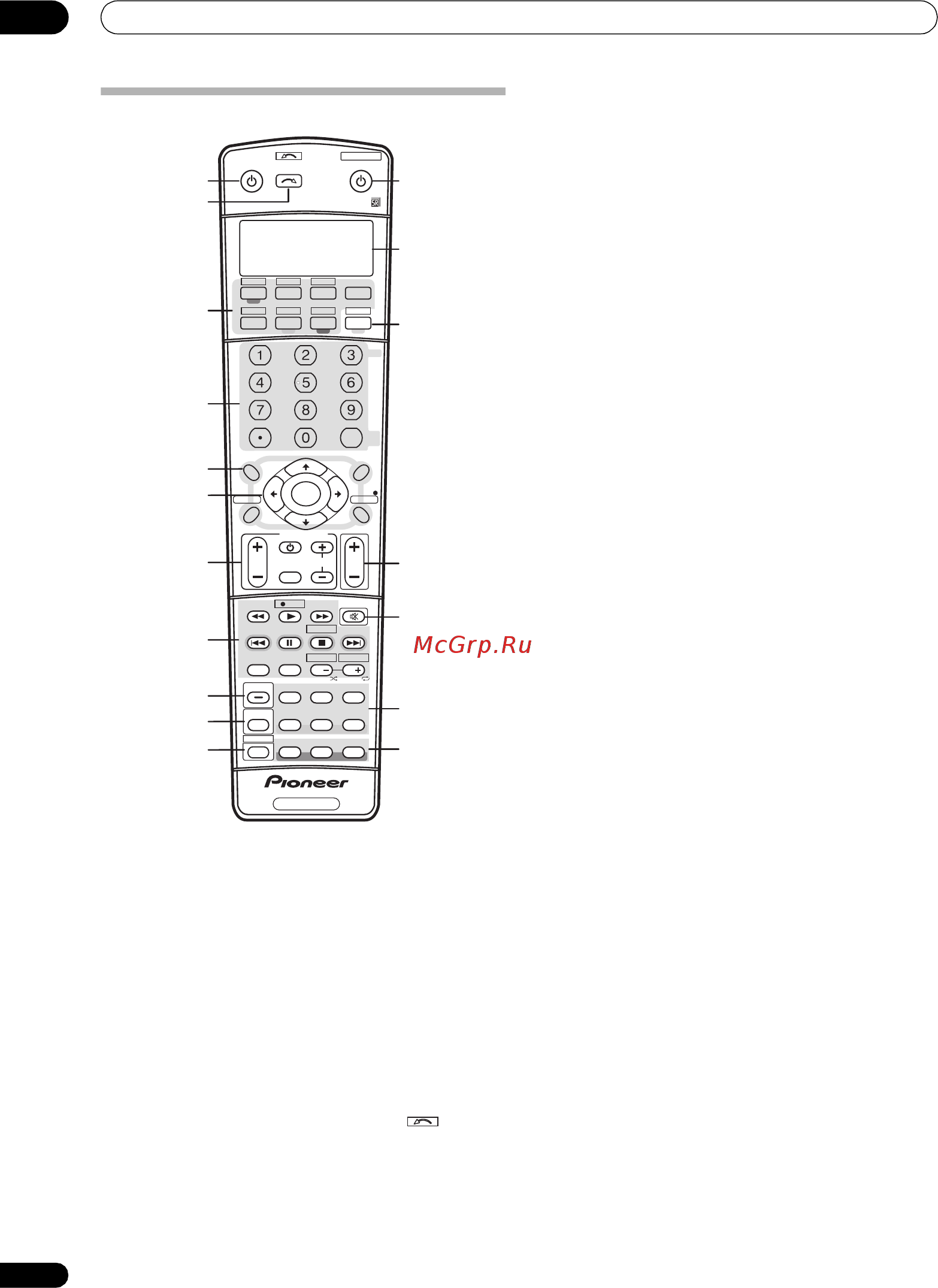

Пульт дистанционного управления
Пульт дистанционного управления имеет удобную цветовую
маркировку, соответствующую органам управления
компонентами, в которой использована следующая система
(для доступа нажимайте соответствующую кнопку
источника входа):
•
Зеленая
– элементы управления ресивером (см.ниже)
•
Красная
– элементы управления DVD (стр. 72)
•
Синяя
– элементы управления тюнером (стр. 30)
•
Желтая
– элементы управления проигрывателем iPod
(стр. 46)
•
Белая
– другие элементы управления (стр. 72)
1 RECEIVER (РЕСИВЕР)
Переключение ресивера из режима ожидание во включенный
режим и обратно.
2
INPUT SELECT (ВЫБОР ВХОДА)
Используйте для выбора источника входа (используйте
кнопку
SHIFT (РЕГИСТР)
для
INPUT SELECT
).
3 Кнопки источника входа
Нажмите одну из этих кнопок для выбора другого
управляемого компонента (см. раздел Управление
остальными частями системы на стр. 68).
4 Номерные кнопки и другие органы управления
ресивера/компонента
Номерные кнопки служат для непосредственного выбора
радиочастоты (стр. 30) или дорожки на диске CD, DVD, и т.д.
Кнопку
DISC (ENTER (ВВОД))
можно применять для ввода
команд для ТВ или цифрового ТВ, а также для выбора диска
в многодисковом проигрывателе.
Для доступа сначала нажмите кнопку
RECEIVER (РЕСИВЕР)
:
SLEEP (ОТКЛЮЧЕНИЕ)
– используется для
переключения ресивера в режим отключения на ночь и
выбора периода времени до отключения (стр. 65).
VIDEO SEL (ВЫБОР ВИДЕО)
– последовательно
нажимайте эту кнопку для выбора источника
видеосигнала (стр. 65).
ANALOG ATT
(АНАЛОГОВЫЙ АТТЕНЮАТОР)
–
аттенюирует (понижает) уровень аналогового входного
сигнала для предотвращения искажений (стр. 65).
SR+
– включение/выключение режима SR+ (стр. 58).
DIMMER (РЕГУЛЯТОР)
– уменьшает или увеличивает
яркость дисплея (стр. 65).
Для доступа сначала нажмите кнопку
TUNER (ТЮНЕР)
:
D.ACCESS (ПРЯМОЙ ДОСТУП)
– нажав эту кнопку,
можно вызвать радиостанцию непосредственно с
помощью номерных кнопок (
стр.30).
CLASS (КЛАСС)
– служит для выбора одного из трех
банков (классов) запрограммированных радиостанций
(
стр.30).
5 Кнопки управления тюнером/компонентом/SETUP
(УСТАНОВКА)
Доступ к этим кнопкам возможен после выбора
соответствующей кнопки источника входа (
DVD
,
DVR1
,
TV
,
SAT
и т.д.). Органы управления тюнером
BAND
(ДИАПАЗОН)
,
T.EDIT
и
PTY SEARCH (ПОИСК ТИПА
ПРОГРАММЫ)
описываются в данных инструкциях, начиная
со стр. 30. Для доступа к следующим элементам управления
сначала нажмите кнопку
RECEIVER (РЕСИВЕР)
:
AV PARAMETER (ПАРАМЕТРЫ АУДИО/ВИДЕО)
–
используйте для доступа к настройкам аудио/видео
(стр.63).
SETUP (УСТАНОВКА)
– используйте для доступа к меню
System Setup (стр. 33).
CH LEVEL (УРОВЕНЬ КАНАЛА)
– нажмите повторно для
выбора канала, а затем при помощи кнопок /
отрегулируйте уровень (стр. 44).
RETURN (ВОЗВРАТ)
– нажмите для подтверждения и
выхода из текущего экрана меню (также используйте для
возврата в предыдущее меню дисков DVD или для
выбора закрытых субтитров цифрового ТВ).
6
(TUNE/ST (НАСТР./СТ.))/ENTER (ВВОД)
Кнопки со стрелками используются при настройке системы
объемного звучания (см. стр. 33) и параметров аудио/видео
(стр. 63). Также они служат для работы с меню и
параметрами DVD и управления декой 1 в двухкассетном
проигрывателе. Кнопки
TUNE
/ применяются для поиска
радиочастот, а кнопки
ST
/ для поиска
запрограммированных станций (стр. 30).
7 Кнопки TV CONTROL
(УПРАВЛЕНИЕ ТВ)
Эти кнопки предназначены для управления телевизором,
которому присвоена кнопка
TV CONT (ТВ ОГЛ.)
. Поэтому,
если к системе необходимо подключить только один ТВ,
присвойте ему кнопку источника входа
TV CONT
. При
наличии двух телевизоров присвойте кнопку
TV CONT
основному из них (см стр. 68 для получения дополнительной
информации).
TV (ТВ)
– служит для включения/выключения питания
телевизора.
TV VOL (ТВ ГР.) +/–
– служит для регулировки громкости
ТВ.
INPUT SELECT (ВЫБОР ВХОДА)
– используйте для
выбора входного сигнала телевизора.
TV CH (ТВ КАН.) +/–
– нажмите для выбора каналов.
SLEEP
+
10
SR
+
ANALOG
AT T
DISC
VIDEO
SEL
DIMMER
CLASS
D.ACCESS
RECEIVER SOURCE
SYSTEM OFF
INPUT
SELECT
ENTER
TV CONTROL
SHIFT
VOL
DVD SAT
VIDEO 1 TV CONT
DVR1
TUNE
TUNE
ST ST
STATUS
MCACC S.DIRECT
MULTI OPE
SIGNAL SEL
SBch
STEREO
TV CH
INPUT
SELECT
MPX EON
A
BCDE
AUDIO SUBTITLE
ADV. SURR
STANDARD
PHASE
THX
MUTE
REC
TV VOL
i Pod
TUNER
RECEIVER
ENTER
REC STOP
HDD
CH
CH
DVD
AV PARAMETER
TOP MENU
CH LEVEL
MENU
T.EDIT
BAND
GUIDE
RETURN
SETUP
PTY SEARCH
CD
DVR2
CD-R
TV VIDEO 2
MULTI IN
ROOM2/3
DISP
RECEIVER
4
3
5
7
8
11
9
10
6
12
13
14
15
16
17
18
2
1
