Другие подключения
08
57
Ru

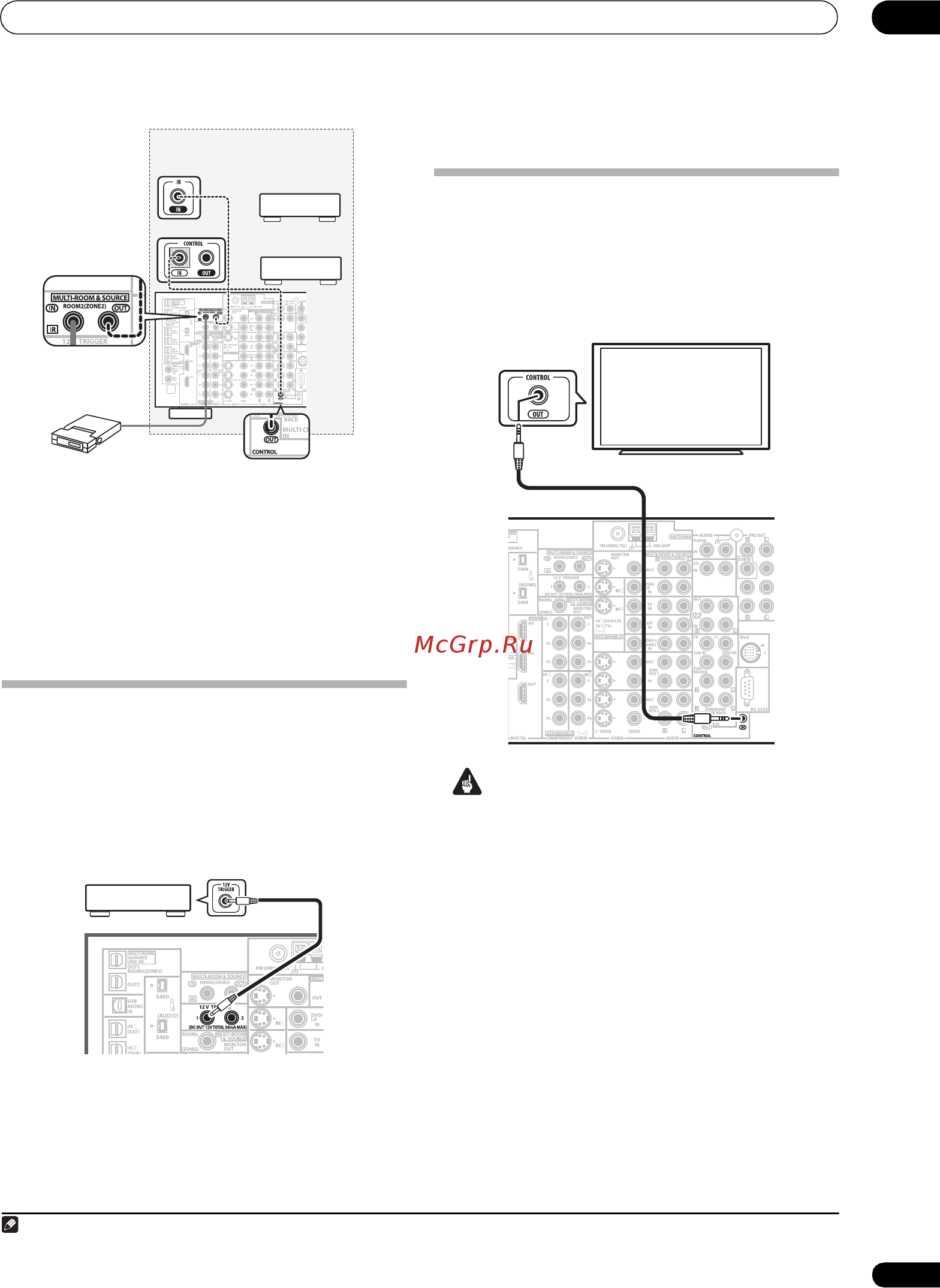

1 Подсоедините ИК-датчик к разъему MULTI-ROOM &
SOURCE IR IN в задней части данного ресивера.
2 Соедините гнездо IR IN (Вход ИК-датчика) другого
компонента с гнездом MULTI-ROOM & SOURCE IR OUT на
задней панели ресивера, чтобы связать его с ИК-
датчиком.
Тип кабеля, необходимого для соединения, можно узнать в
руководстве к ИК-датчику.
• Если необходимо связать с ИК-датчиком компонент
Pioneer, подключите его к гнезду
CONTROL
(УПРАВЛЕНИE)
, а не к гнезду
IR OUT
(см. раздел
Управление другими компонентами Pioneer с помощью
пульта данного устройства на стр. 73).
Включение и выключение компонентов с
помощью триггера 12 В
К этому ресиверу можно подключить компоненты системы
(например, экран или проектор), которые можно включать
или выключать при помощи триггера 12 В при выборе
функции входа. Однако необходимо указать, какие функции
входа включают триггер, согласно указаниям раздела Меню
Input Setup (Настройка входов) на стр. 60. Учтите, что эта
функция будет работать только с компонентами,
имеющими
режим ожидания.
• Подсоедините разъем 12V TRIGGER (12 В ТРИГГЕР)
этого ресивера к триггеру 12 В другого компонента.
Используйте для подключения кабель с монофоническими
мини-разъемами на обоих концах.
• Общая максимальная мощность триггера составляет на
выходе постоянного тока 12 В/50 мА.
После установки функций входа, которые будут включать
триггер, можно будет включать или выключать компонент,
просто выбрав функцию(и) входа(ов), установленные,
согласно указаниям на стр. 60.
Использование ресивера с плазменным
дисплеем Pioneer
При наличии плазменного дисплея Pioneer для его
подключения данному устройству можно использовать
кабель SR+
1
. В результате можно будет пользоваться
различными удобными функциями, такими как
автоматическое переключение видеовхода плазменного
дисплея при смене входного сигнала.
2
Внимание
• Если плазменный дисплей Pioneer подключен с
помощью кабеля SR+, то для управления функциями
ресивера потребуется направить пульт дистанционного
управления на датчик плазменного дисплея. В этом
случае, если плазменный дисплей будет отключен, то
управлять ресивером с помощью пульта дистанционного
управления будет невозможно.
• Прежде, чем можно будет использовать дополнительные
функции SR+, необходимо сделать несколько настроек
на ресивере. Для получения более подробных
инструкций см. разделы Меню Input Setup (Настройка
входов) на стр. 60 и Параметры настройки SR+ для
плазменных дисплеев Pioneer на стр. 62.
Ɂɚɤɪɵɬɵɣɤɨɪɩɭɫ
ɢɥɢɫɬɟɥɥɚɠ
ɂɄɞɚɬɱɢɤ
Ⱦɪɭɝɨɣ
ɤɨɦɩɨɧɟɧɬ
Ʉɨɦɩɨɧɟɧɬ
3LRQHHU
Примечание
1 Кабель SR+ с мини-разъемом с 3 кольцами можно заказать в компании Pioneer, номер изделия по каталогу ADE7095. Для получения дополнительной
информации о приобретении кабеля SR+ обратитесь в службу поддержки Pioneer (для подключения также можно использовать имеющийся в продаже мини-
разъем для головных телефонов с 3 кольцами).
2 Данный ресивер совместим со всеми плазменными дисплеями Pioneer, оснащенными системой SR+, выпускаемыми
с 2003 года.
ɉɥɚɡɦɟɧɧɵɣɞɢɫɩɥɟɣ
3LRQHHU
