Подключение оборудования
03
15
Ru
Подключение цифровых
аудиоисточников
Ресивер оснащен цифровыми входами и выходами, что
позволяет подключать к нему цифровые аудиокомпоненты
как для воспроизведения, так и для создания цифровых
записей.
Большинство аналоговых компонентов также имеют
возможность аналогового подключения. Если их тоже
необходимо подключить, см. раздел Подключение
аналоговых аудиоисточников на следующей странице.

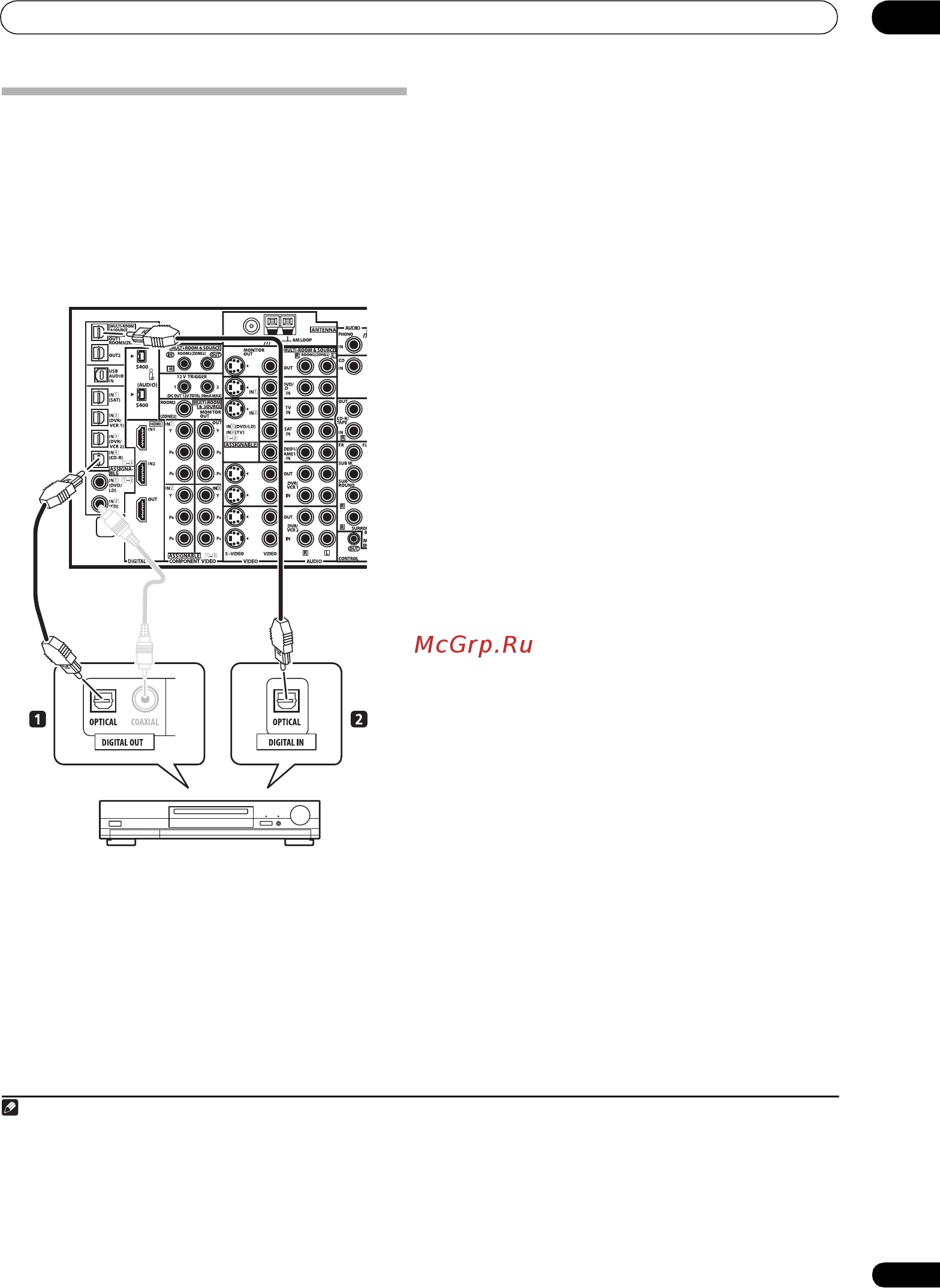

1 Соедините цифровой аудиовыход оптического типа
1
используемого цифрового компонента со входом
DIGITAL 4 (CD-R).
Для соединения используйте оптический кабель.
2 Для подключения записывающей температуры
соедините один из выходов оптического типа DIGITAL
(ЦИФРОВОЙ) с цифровым входом рекордера.
Для соединения с выходом
DIGITAL OUT1
или (только для
модели VSX-AX4AVi)
OUT2
используйте оптический кабель
(на рисунке ниже показан выход
OUT1
).
2
О декодере WMA9 Pro
Это устройство имеет встроенный декодер Windows Media
®
Audio 9 Professional
3
(WMA9 Pro), поэтому возможно
воспроизведение аудиосигнала с кодированием WMA9 Pro
при помощи коаксиального или оптического цифрового
соединения при подключении к проигрывателю,
совместимому с WMA9 Pro. Однако подключенный ПК,
проигрыватель DVD, приставка и т.д. должны выводить
аудиосигнал в формате WMA9 Pro через коаксиальный или
оптический цифровой выход.
749"9"7J
&'50''$7ɢɬɞ
Примечание
1• Если на используемом цифровом компоненте имеется только коаксиальный цифровой выход, его можно соединить с одним из коаксиальных входов
ресивера с помощью коаксиального кабеля. При настройке ресивера потребуется указать, какой его вход подключен к компоненту (см. также раздел Меню
Input Setup (Настройка входов) на стр. 60).
• Цифровые выходы других компонентов можно подключить к
любым свободным цифровым аудиовходам ресивера. Эти входы можно назначить при
настройке ресивера (см. раздел Меню Input Setup (Настройка входов) на стр. 60).
2• Для прослушивания звука из выхода
DIGITAL OUT1 (ЦИФРОВОЙ ВЫХОД1)
переключатель
ROOM 3 (ПОМЕЩЕНИЕ 3)
следует установить в положение
ON (ВКЛ.)
, как описано в разделе Использование органов управления Multi Room на стр. 56.
• Для записи с некоторых цифровых источников необходимо выполнить аналоговое подключение, как описано в разделе Подключение аналоговых
аудиоисточников ниже.
3 • Microsoft, Windows Media
®
и логотип Windows являются торговыми марками или зарегистрированными торговыми марками корпорации Microsoft в
США и/или других странах.
• При использовании WMA9 Pro в зависимости от компьютерной системы возможны проблемы со звуком. Учтите, что частота дискретизации источников
формата WMA9 Pro 96 кГц снижается до 48 кГц.
