11 Установка аппаратного обеспечения монитора

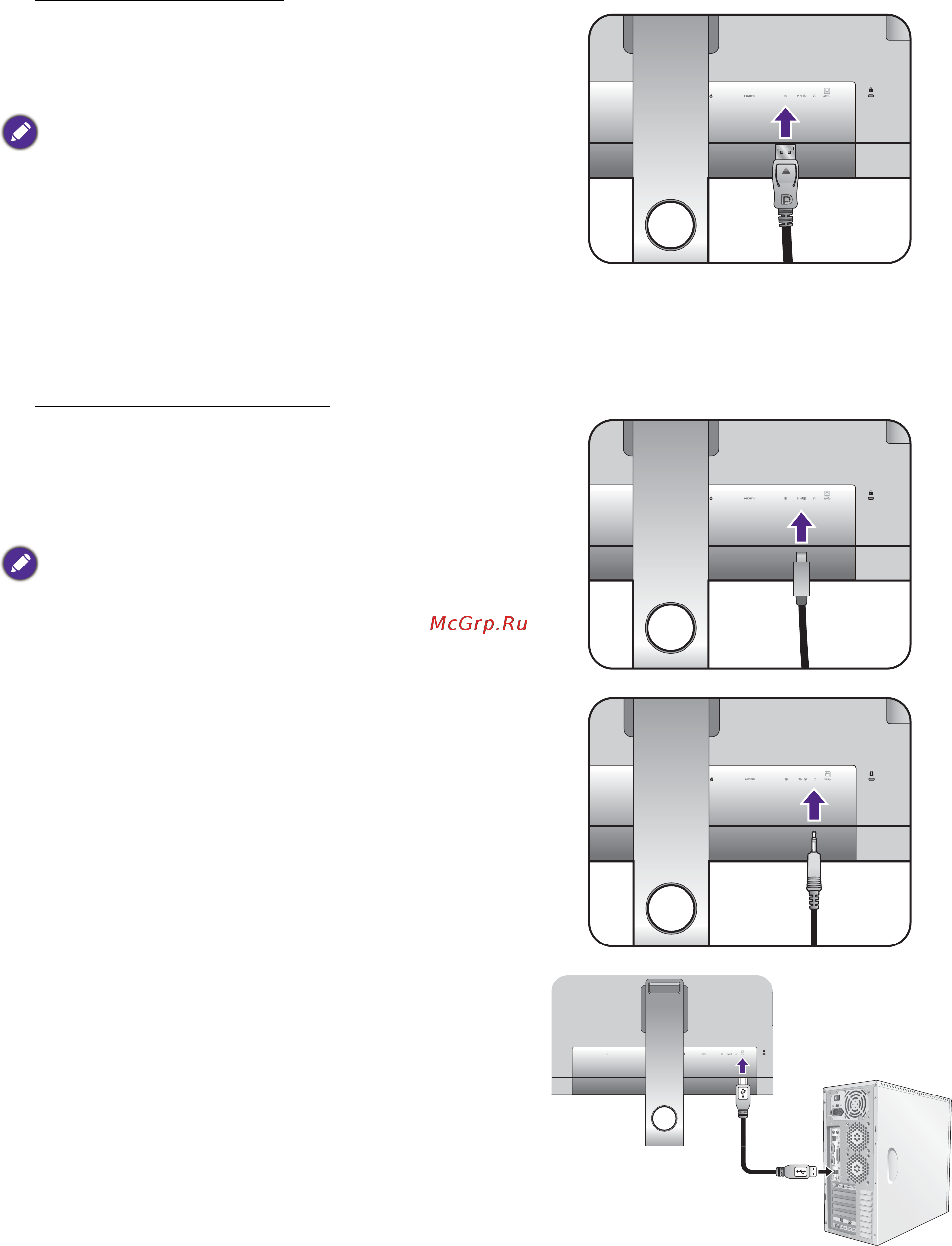

Подключение кабеля DP
Один конец кабеля с разъемом DP подсоедините
к видеоразъему монитора. Другой конец кабеля
подсоедините к видеоразъему компьютера.
Если после включения питания монитора и
компьютера изображение не появится, то
отсоедините кабель DP. Сначала подключите
монитор к любому источнику видео, кроме DP. В
экранном меню монитора выберите Система и
DisplayPort, затем значение 1.4 измените на 1.1.
Выполнив настройку, отсоедините текущий
видеокабель и снова подключите кабель DP. Порядок
открытия экранного меню см. в разделе
"Основные
операции с меню" vна стр.34.
Или
Подключение кабеля mini DP
Один конец кабеля с разъемом mini DP
подсоедините к видеоразъему монитора. Другой
конец кабеля подсоедините к видеоразъему
компьютера.
Показанные справа прилагаемый видеокабель и
разъем могут отличаться от реальных в зависимости
от модели монитора, поставляемого в вашу страну.
Или
3. Подсоедините аудиоокабель.
К гнезду наушников на задней стенке монитора
можно подключить наушники.
4. Подключите устройства USB.
Подключите USB-кабель от компьютера к
монитору (к входному разъему USB на задней
стенке). Через этот входной разъем USB
передаются данные между компьютером и
USB-устройствами, подключенными к монитору.
TV OUT
P
DIF
-O
U
T
S
D
I
F-OU
T
