8 Начальные сведения о мониторе

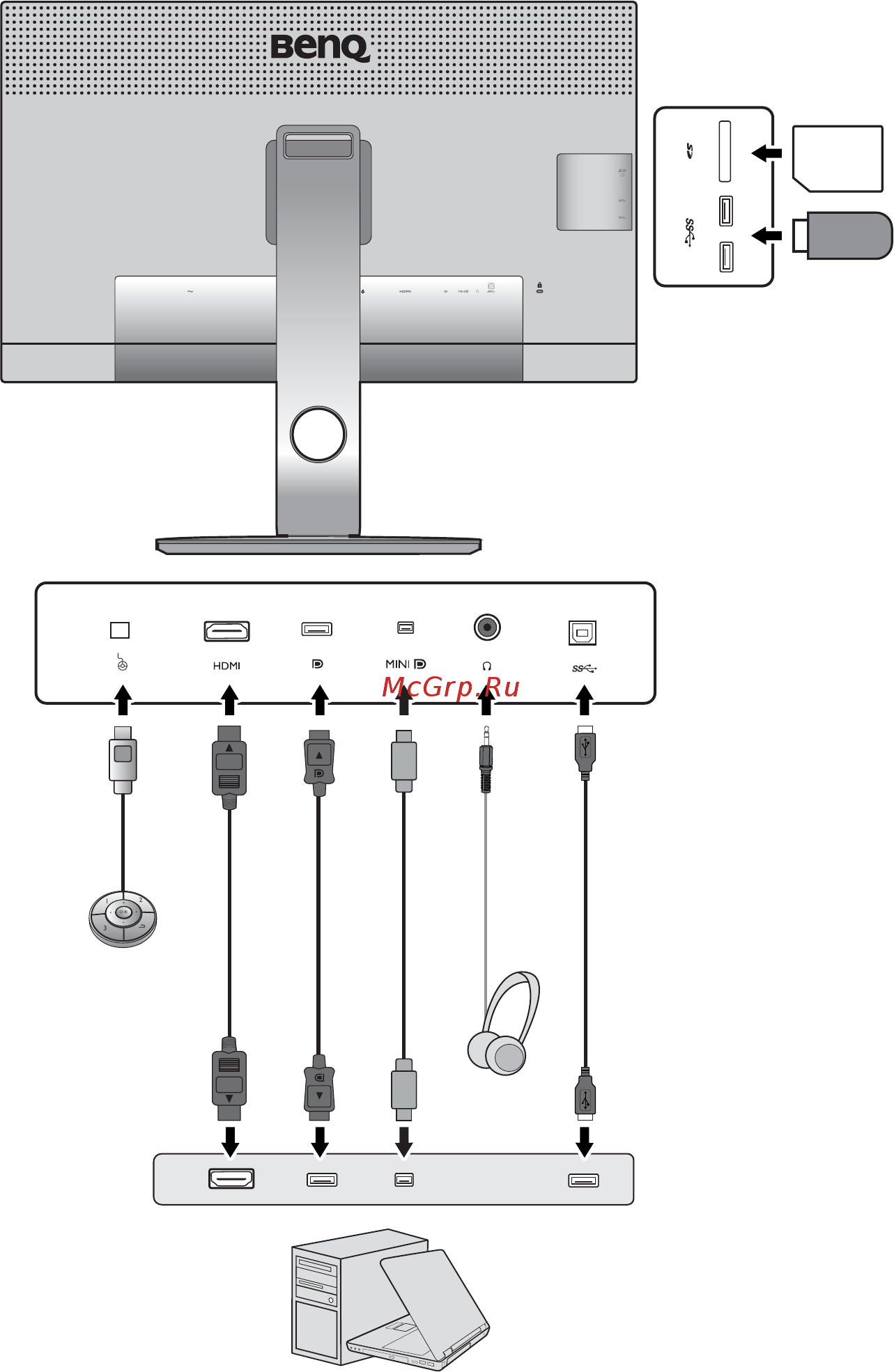

Подключение
Следующие схемы подключения показаны только для примера. Кабели, не
входящие в комплект поставки вашего устройства, можно купить отдельно.
Подробное описание способов подключения см. на стр. 10 - 12.
Динамики /
Наушники
Периферийные
USB-устройства
(USB 3.0)
Карта SD
ПК/ноутбук
