18 Установка аппаратного обеспечения монитора
Установка в книжной ориентации
Пластины, необходимые для установки в книжной ориентации:
7. Если хотите с помощью колориметра
откалибровать цвет дисплея, то
сдвиньте и снимите крышку на
верхней пластине, чтобы можно было
установить колориметр.
Для завершения установки и калибровки выполните
инструкции по эксплуатации купленного вами
колориметра и прилагаемого программного
обеспечения (например, Palette Master Element).
L2
Lt
R2
Rt
L1
R1
верхняя пластина

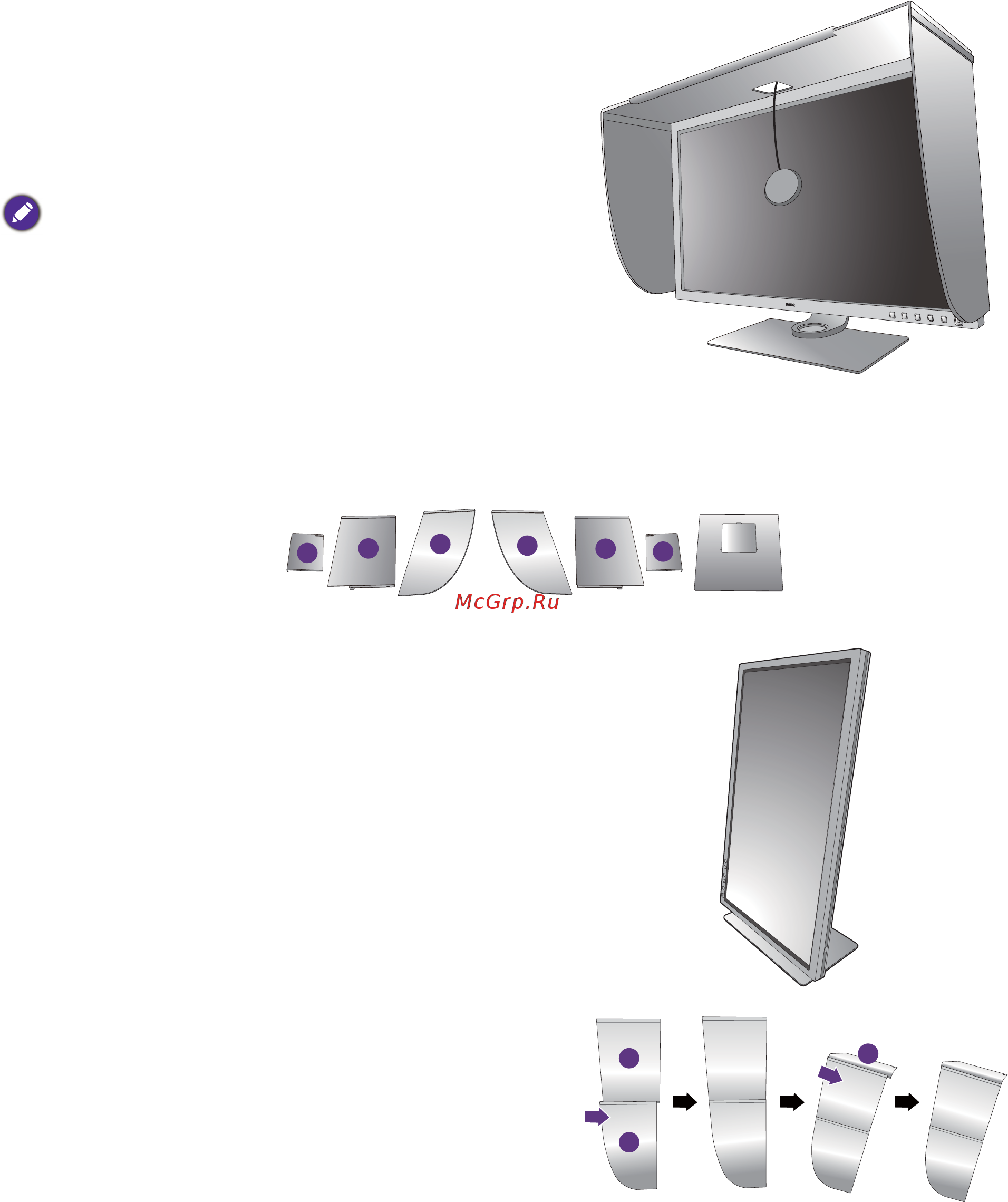

1. Подготовьтесь к установке
антибликового козырька.
Установите монитор на его подставку на
плоскую ровную поверхность. Поверните
монитор в книжную ориентацию, как показано в
разделе Поворот монитора на стр. 22.
Во время установки обязательно сверяйтесь с
рисунками.
2. Установите козырек для правой
стороны.
Совместите стрелку на пластине (R1) со
стрелкой на пластине (R2) и соедините
пластины. Сдвиньте пластину (R2) до конца, как
показано.
Совместите стрелку на пластине (Rt) со
стрелкой на пластине (R1) и соедините
пластины. Сдвиньте вместе пластины (R1) и
(R2) до конца, как показано.
R2
Rt
R1
