19 Установка аппаратного обеспечения монитора

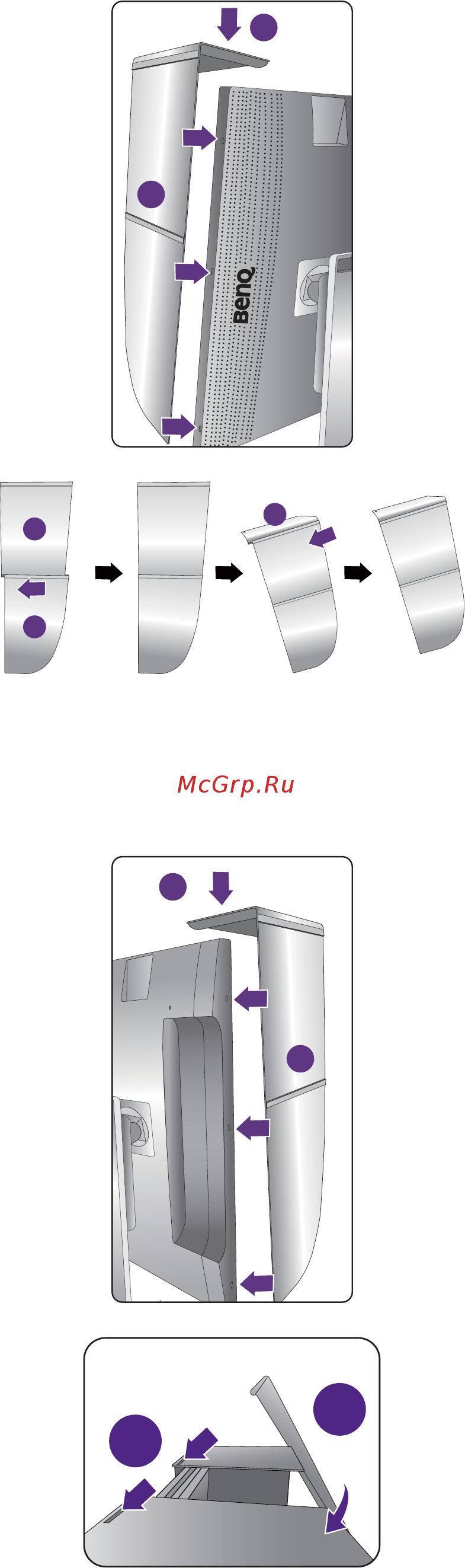

3. Прикрепите к правой стороне
монитора.
Совместите крючки на козырьке с отверстиями с
правой стороны монитора и вставьте крючки в
эти отверстия. Затем, прижимая вниз пластину
(Rt), надежно закрепите ее на месте.
4. Установите козырек для левой
стороны.
Совместите стрелку на пластине (L1) со
стрелкой на пластине (L2) и соедините
пластины. Сдвиньте пластину (L2) до конца, как
показано.
Совместите стрелку на пластине (Lt) со
стрелкой на пластине (L1) и соедините
пластины. Сдвиньте вместе пластины (L1) и (L2)
до конца, как показано.
5. Прикрепите к левой стороне
монитора.
Совместите крючки на козырьке с отверстиями с
левой стороны монитора и вставьте крючки в
эти отверстия. Затем, прижимая вниз пластину
(Lt), надежно закрепите ее на месте.
6. Установите верхнюю пластину.
Наденьте верхнюю пластину на пластину (R2) и
на пластину (L2), как показано, и вставьте
верхнюю пластину в канавку в верхней части
других пластин.
2
1
L2
Lt
L1
2
1
2
1
верхняя пластина
