ПОДКЛЮЧЕНИЕ РЕКОРДЕРА
11

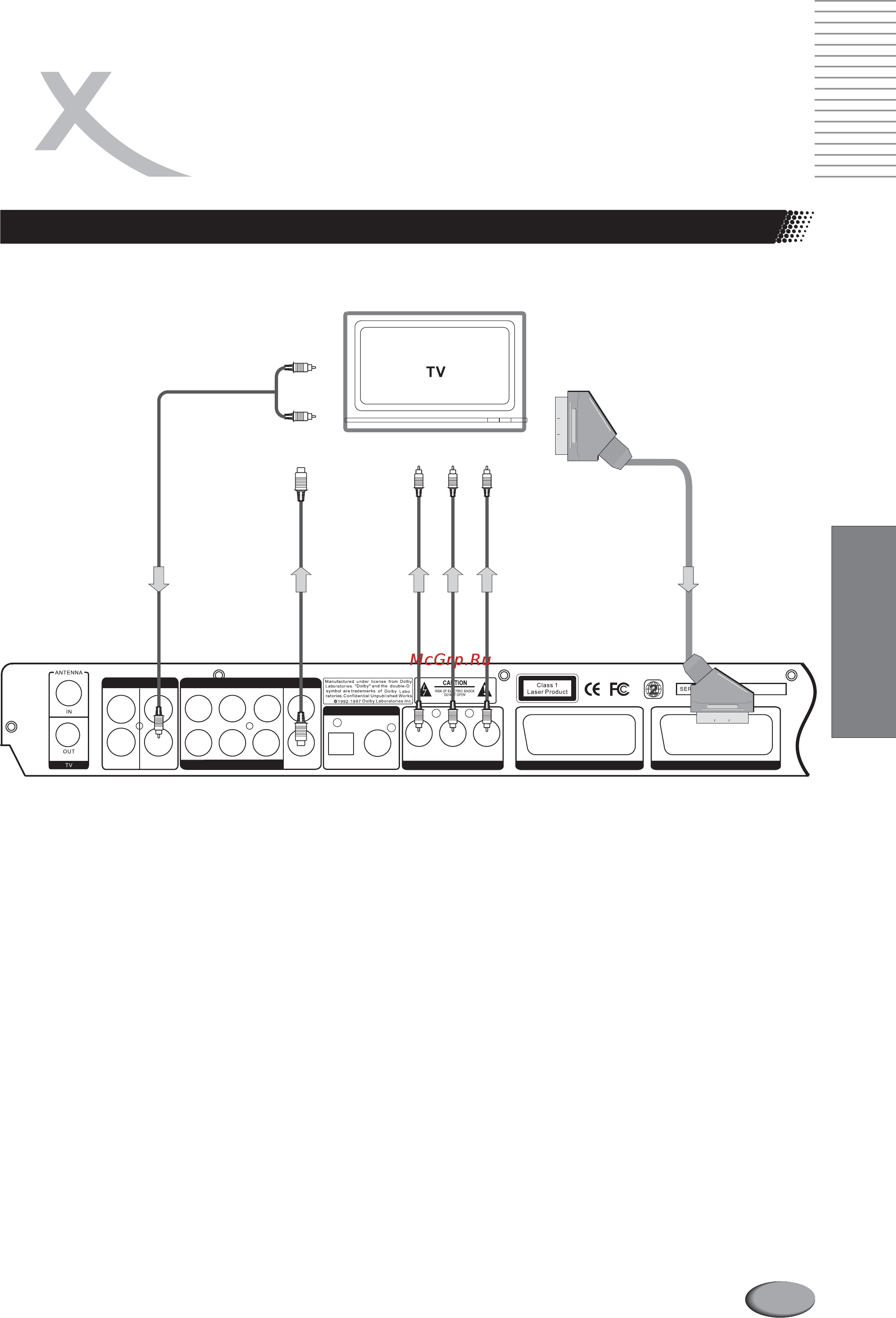

Задняя панель рекордера
Подключение к телевизору
Перед подключением рекордера убедитесь, что само устройство и его компоненты отключены от электрической сети.
В рекордере имеется три типа видеовыходов, а именно: компонентный видео выход, выход S-видео и композитный
видео выход.
Можно выбрать один из имеющихся видеовыходов на телевизоре и затем выполнить подключение.
С точки зрения качества изображения лучшим является компонентный видео сигнал , следующим идет S-видео, а
композитный видеосигнал имеет менее удовлетворительные характеристики.
При подключении аудио выхода рекордера к телевизору подключите левый и правый выходы к аудио входам
телевизора, относящимся к той же группе, что и присоединяемые видео входы.
На рекордере имеется выход в виде SCART разъема, для подключения через который к телевизору используйте SCART
кабель. Композитный видеовыход (CVBS), компонентный видео выход (RGB) и аудио выходы (левый и правый (L и R)
встроены в SCART разъем. При использовании SCART выхода для подключения не нужен ни один из
вышеперечисленных кабелей.
