ПОДКЛЮЧЕНИЕ РЕКОРДЕРА
12
l В режиме настройки аудио установите
режим цифрового выхода (Digital Output
Mode) на LPCM выход (подробнее,
смотри рекомендации в «Настройка
системы - Цифровой аудио выход»).
При использовании выхода цифрового
сигнала (коаксиальногоили оптического)
не нужно использовать для подключения
шнур аналогового выхода.
l

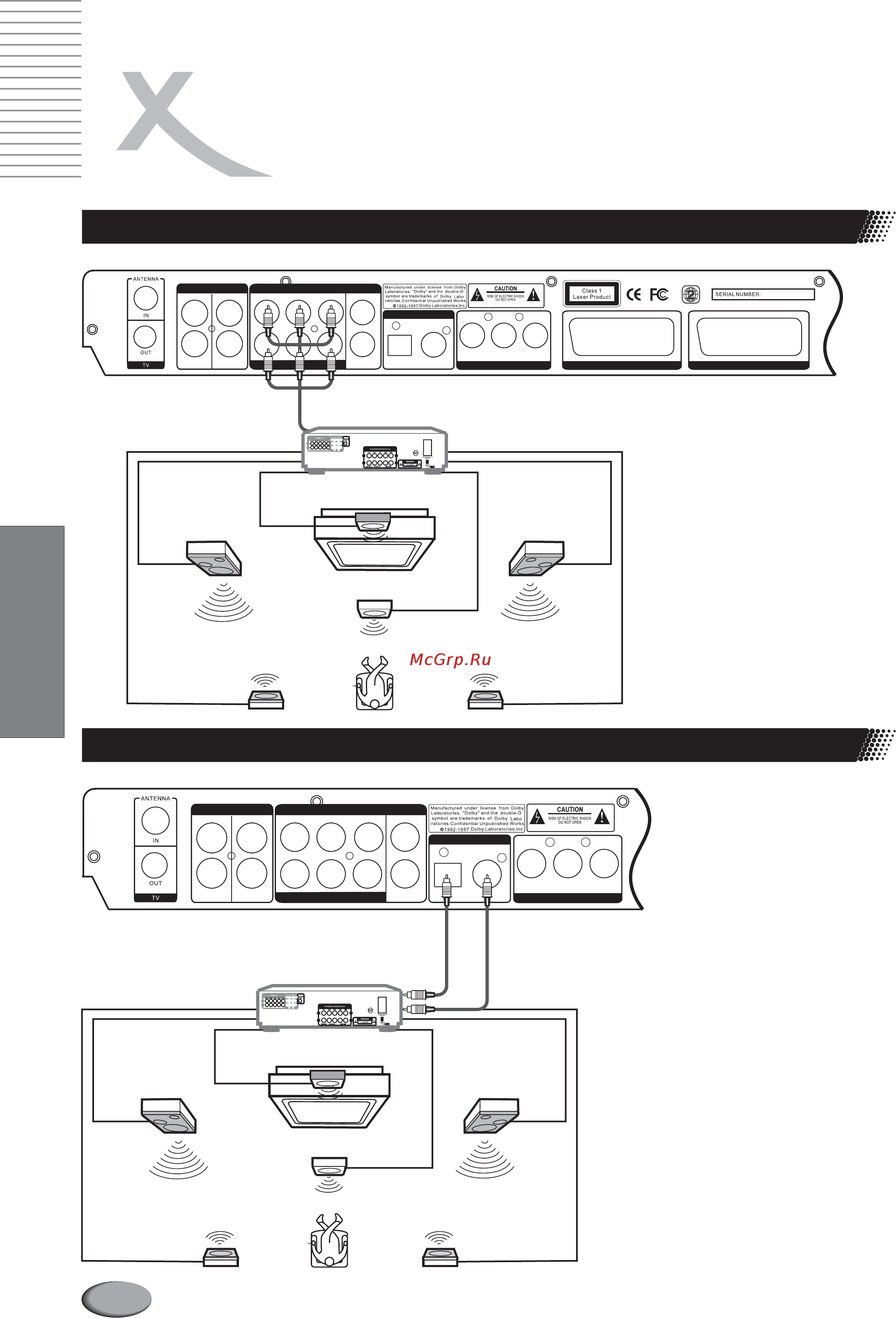

Подключение к -канальному усилителю5.1
Подключение к усилителю с цифровым декодером
Русский
Усилитель
ВЫХОД 5.1
OPTICAL COAXIAL
5.1CH
OUTPUT
COMPONENT OUTPUT SCART OUTPUT
SCART INPUT
VIDEO VIDEO
S-VIDEO S-VIDEOR
Y
L
INPUT
Cb/Pb
Cr/Pr
Задняя панель рекордера
ЦЕНТР
ФРОНТ (ПРАВЫЙ)ФРОНТ (ЛЕВЫЙ)
САБВУФЕР
ТЫЛ (ПРАВЫЙ)ТЫЛ (ЛЕВЫЙ)
ОПТИЧЕСКИЙ ИЛИ КОАКСИАЛЬНЫЙ АУДО-ВЫХОД
Цифровой декодер
OPTICAL COAXIAL
5.1CH
OUTPUT
COMPONENT OUTPUT
VIDEO VIDEO
S-VIDEO S-VIDEOR
Y
L
INPUT
Cb/Pb
Cr/Pr
ЦЕНТР
ФРОНТ (ПРАВЫЙ)ФРОНТ (ЛЕВЫЙ)
САБВУФЕР
ТЫЛ (ПРАВЫЙ)ТЫЛ (ЛЕВЫЙ)
