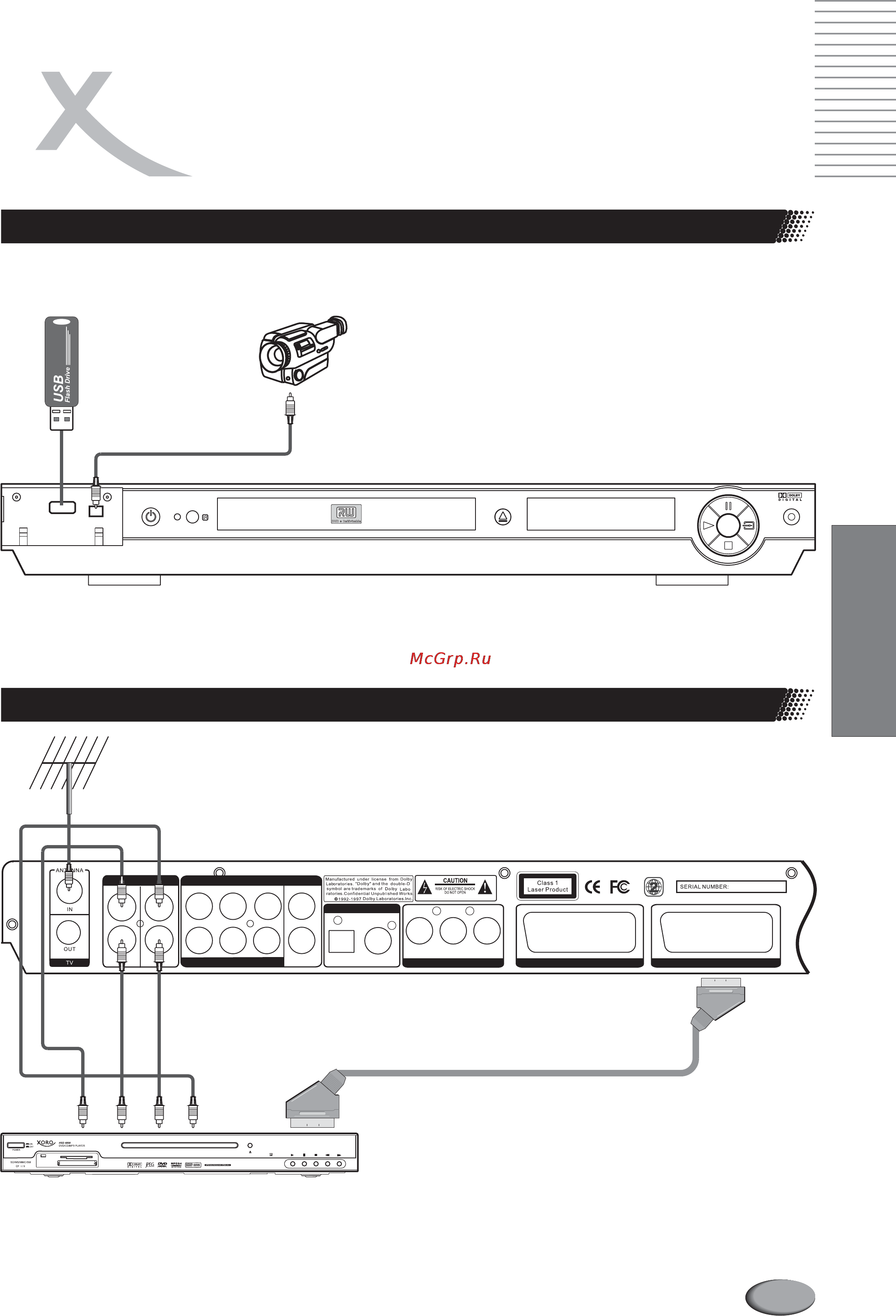

Xoro HVR 5500 [13/60] Запись с внешних источников разъемы на задней панели

ПОДКЛЮЧЕНИЕ РЕКОРДЕРА

Выберите нужный разъем на терминалах видео входов. С точки зрения качества изображения хорошим качество

изображения будет при подключении к разъему CVBS, а лучшим к разъему S-Video

Запись с внешних источников (разъемы на передней панели)

При подключении внешних источников сигнала убедитесь, что питание рекордера и других устройств отключено.

Подключение к разъемам на передней панели

Примечание

См. руководство по эксплуатации подключаемого устройства.

Перед подключением отключите питание и выньте шнуры обоих устройств из розетки.

Русский

ЦИФРОВОЙ ВХОД

VIDICON

УТОЛЩЕНИЕМ

ВНИЗ

OPEN/CLOSE

RECORD

STANDBY/ON

DV INPUTUSB

Запись с внешних источников (разъемы на задней панели)

DVD проигрыватель

АНТЕННЫЙ

ВХОД

АУДИО ВЫХОД

ВЫХОД SCART

OPTICAL COAXIAL

5.1CH

OUTPUT

COMPONENT OUTPUT SCART OUTPUT

SCART INPUT

VIDEO VIDEO

S-VIDEO S-VIDEOR

INPUT

Cb/Pb

Cr/Pr

ВИДЕО

ВЫХОД

ИЛИ

S-VIDEO

ВЫХОД
