03
15
Ru
На схеме показана базовая установка данного ресивера с
проигрывателем Blu-ray дисков при помощи соединения
S-video или композитного видеосоединения. Если на
проигрывателе Blu-ray дисков имеются компонентные
видеовходы/выходы, см. также раздел Использование
разъемов компонентного видео на стр. 16. Если
проигрыватель Blu-ray дисков оборудован
многоканальными аналоговыми аудиовыходами, см.
раздел Подключение многоканальных аналоговых входов
на стр. 55.
1 Подключите выход композитного видео или
S-video проигрывателя Blu-ray дисков к входу
BD
VIDEO
или
BD S-VIDEO
.
Подключите с помощью стандартного видеокабеля или
кабеля S-video.
2 Подключите цифровой аудиовыход
оптического типа
1
на проигрывателе Blu-ray дисков
к входу
OPTICAL IN 2 (BD)
.
Подключите с помощью оптического кабеля.
3 Подключите стереофонические аудиовыходы
на проигрывателе Blu-ray дисков ко входам
BD
AUDIO
.
Подключите с помощью стереофонического кабеля RCA
с аудиоштекером.
• Если проигрыватель Blu-ray дисков оборудован
многоканальными аналоговыми выходами, взамен
можно соединить их. См. также раздел Подключение
многоканальных аналоговых входов на стр.55.

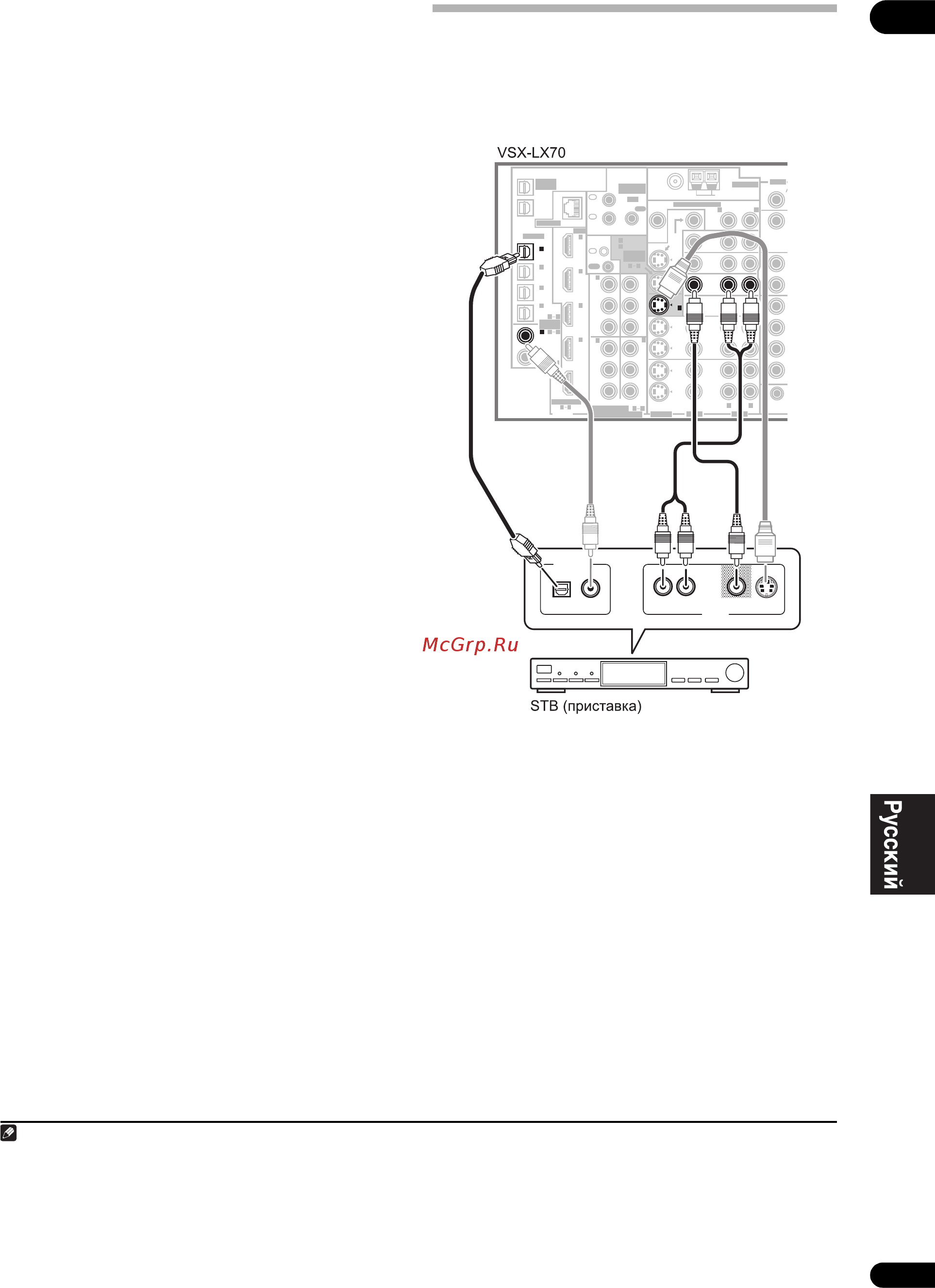

Подключение спутникового/кабельного
ресивера или другой приставки
Спутниковые и кабельные ресиверы, а также наземные
цифровые ресиверы являются примерами так
называемых «приставок».
1 Соедините аудио/видеоразъемы приставки со
входами
TV/SAT
AUDIO
и
VIDEO
.
Выполните соединение с помощью стереофонического
кабеля RCA с аудиоштекером и видеокабеля или кабеля
S-video
2
.
2 Соедините цифровой аудиовыход оптического
типа
3
используемой приставки со входом
OPTICAL
IN 1
(
TV/SAT
).
4
Для соединения используйте оптический кабель.
Примечание
1 Если на проигрывателе Blu-ray дисков имеется только коаксиальный цифровой выход, его можно соединить с одним из коаксиальных входов ресивера с
помощью коаксиального кабеля. При настройке ресивера потребуется указать, какой его вход подключен к проигрывателю (см. раздел Меню System Setup
на стр. 39).
2 При выполнении данного соединения, см. раздел Меню Input Setup на стр. 66 для назначения входа S-VIDEO 2 для функции входа TV/SAT.
3 Если на приставке имеется только коаксиальный цифровой выход, его можно соединить с одним из коаксиальных входов ресивера с помощью
коаксиального цифрового аудиокабеля. При настройке ресивера потребуется указать, какой его вход подключен к приставке (см. раздел Меню Input Setup
на стр. 66).
4 Если спутниковый/кабельный ресивер не имеет цифрового аудиовыхода, этот пункт можно пропустить.
OUT1
ZONE3
OUT2
FM UNBAL 75 Ω
AM LOOP
MONI-
TOR
OUT
MONI-
TOR
OUT
OUT
CD
CD-R/
TAP E/
MD
DVD/ LD
BD
TV/SAT
VIDEO /
GAME 1
OUT
DVR/
VCR 1
DVR/
VCR 2
OUT
IN
IN
IN
IN
IN
SUB W.
SUR-
ROUND
SURROU
N
CONTROL
OUT
PHONO
IN
IN
IN
IN
Y
P
B
PR
Y
P
B
PR
Y
P
B
PR
Y
P
B
PR
DIGITAL
COMPONENT VIDEO
ASSIGNABLE
ASSIGN-
ABLE
OUT
IN
IN
OUT
ANTENNA
MULTI-ZONE & SOURCE
IN
1
IN
2
1
12 V T
R
ZONE2ZONE2
ZONE2
MAIN
(
DC OUT 12V/
TOTAL 50 mA
M
OUT
(TV/
SAT
)
(
BD
)
(
BD
)
(
VIDEO/GAME
1)
(
DVD/
LD
)
1
IN
2
(
DVR/
VCR 1
)
IN
3
(
DVD/
LD
)
IN
1
(
CD
)
IN
2
IN
2
IN
OUT
1
IN
1
IN
2
IN
3
IN
4
R
L
HDMI
MULTI-ZONE
& SOURCE
MULTI-ZONE
& SOURCE
/REC SEL
IR
IN
3
(
CD-R
)
IN
4
4
1
(
DVD/ LD
)
(
BD
)
IN
1
IN
2
IN
1
IN
2
21
31
ASSIGNABLE
41
R L
R
R
R
VIDEO AUDI O
AUDI O
S-VIDEO
OPTICAL
COAXIAL
LAN (10/100)
ASSIGN-
ABLE
21
DIGITAL OUT
AV OUT
VIDEO S-VIDEOAUDIORL
VSX_LX60LX70_Ru.book Page 15 Tuesday, June 5, 2007 8:36 PM
