Установка акустической системы
Для наиболее полного использования возможностей объемного звучания ресивера подключите все громкоговорители:
передние, центральный, объемного звучания, задний громкоговоритель объемного звучания, а также низкочастотный
громкоговоритель. И хотя такая схема идеальна, можно выполнить и другие конфигурации: без подключения
низкочастотного или центрального громкоговорителя, или даже без подключения громкоговорителей объемного
звучания. Вообще необходимы только передние громкоговорители (правый и левый). Учтите, что боковые
громкоговорители объемного звучания всегда нужно подключать в паре, однако задний громкоговоритель объемного
звучания может быть подключен отдельно (к контактам левого громкоговорителя объемного звучания). Можно
использовать громкоговорители с номинальным сопротивлением от 6 ом до 16 ом (если предполагается использование
громкоговорителей с сопротивлением менее 8 ом, см. раздел Изменение сопротивления громкоговорителей на стр.73).

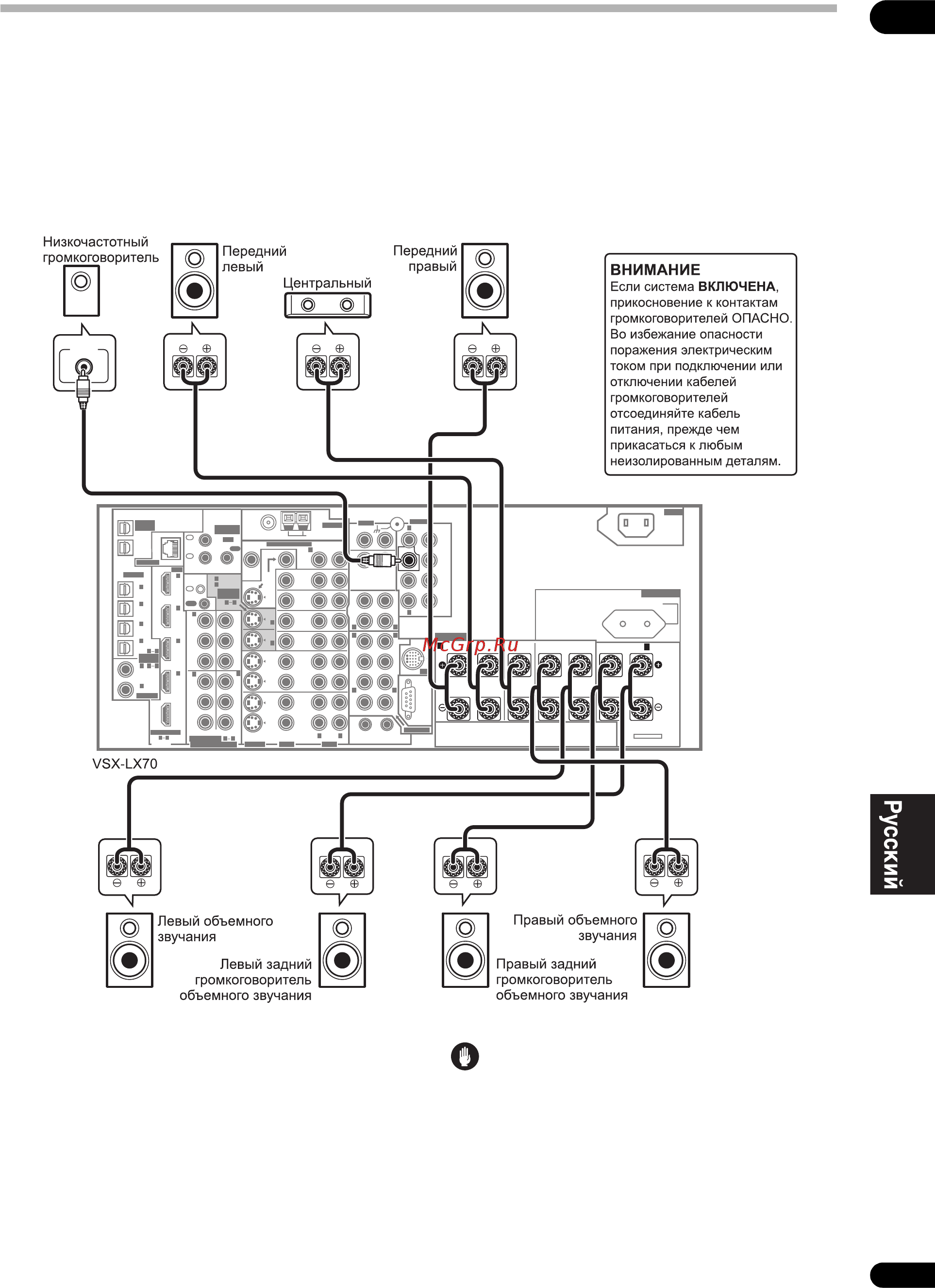

Подключение громкоговорителей
Подсоединение каждого громкоговорителя к ресиверу
предусматривает подключение к положительному (+) и
отрицательному (–) контактам. Убедитесь в том, что они
совпадают с разъемами на самих громкоговорителях.
Предупреждение
• Оголенные концы провода громкоговорителя
должны быть обязательно скручены и вставлены в
контакт громкоговорителя до конца. В случае
прикосновения оголенного провода
громкоговорителя к задней панели питание в
качестве меры предосторожности может
отключиться.
