• Поскольку их можно назначать, не важно, какие
видеовходы компонентов используются для каких
источников. После завершения подключения нужных
компонентов необходимо назначить видеовходы
компонентов – см. раздел Меню Input Setup на стр. 66.
2 Соедините гнезда
COMPONENT VIDEO OUT
со
входами компонентного видео телевизора или
монитора.
Для соединения используйте тройной видеокабель
компонентного видео.
Подключение цифровых
аудиоисточников
Ресивер оснащен цифровыми входами и выходами, что
позволяет подключать к нему цифровые аудиокомпоненты как
для воспроизведения, так и для создания цифровых записей.
Большинство аналоговых компонентов также имеют
возможность аналогового подключения. Если их тоже
необходимо подключить, см. раздел Подключение
аналоговых аудиоисточников на следующей странице.

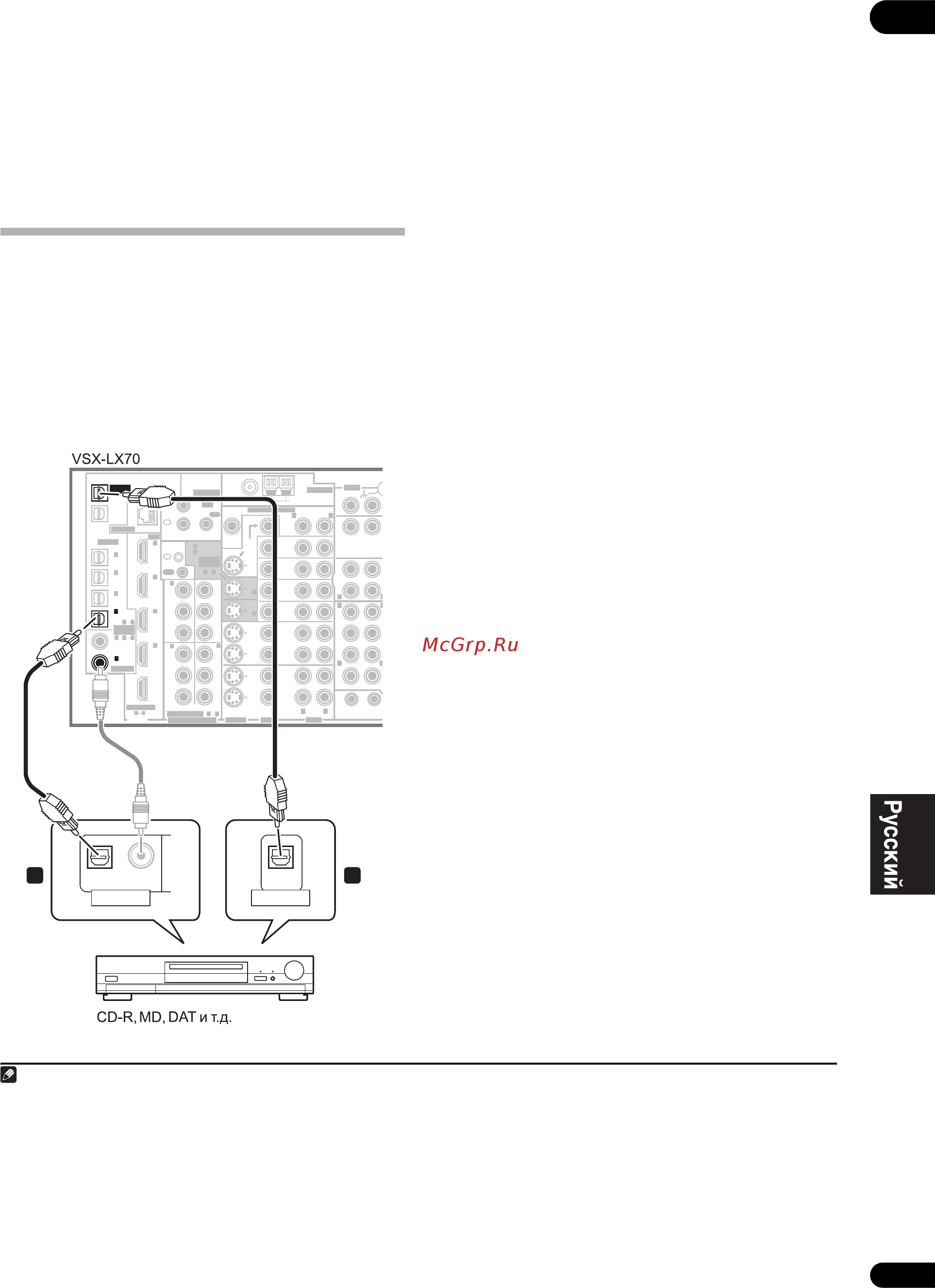

1 Соедините цифровой аудиовыход оптического
типа
1
используемого цифрового компонента со
входом
OPTICAL IN 4
(
CD-R
).
Для соединения используйте оптический кабель.
2 Для подключения записывающего
оборудования, соедините один из выходов
оптического типа DIGITAL с цифровым входом
рекордера.
Используйте оптический кабель для подключения к
DIGITAL OUT1 или (только VSX-LX70) OUT2 (OUT1
отображен на иллюстрации).
2
О декодере WMA9 Pro
Это устройство имеет встроенный декодер Windows
Media™ Audio 9 Professional
3
(WMA9 Pro), поэтому
возможно воспроизведение аудиосигнала с кодированием
WMA9 Pro при помощи коаксиального или оптического
цифрового соединения при подключении к проигрывателю,
совместимому с WMA9 Pro. Однако подключенный ПК,
проигрыватель DVD, приставка и т.д. должны выводить
аудиосигнал в формате WMA9 Pro через коаксиальный или
оптический цифровой выход.
OUT1
ZONE3
OUT2
FM UNBAL 75 Ω
AM LOOP
MONI-
TOR
OUT
MONI-
TOR
OUT
OUT
CD
CD-R/
TAP E/
MD
DVD/ LD
BD
TV/SAT
VIDEO /
GAME 1
OUT
DVR/
VCR 1
DVR/
VCR 2
OUT
IN
IN
IN
IN
IN
SUB W.
CENT
E
SUR-
ROUND
SURROUND BACK
CONTROL
OUT
PHONO
IN
IN
IN
IN
Y
P
B
PR
Y
P
B
PR
Y
P
B
PR
Y
P
B
PR
DIGITAL
COMPONENT VIDEO
ASSIGNABLE
ASSIGN-
ABLE
OUT
IN
IN
OUT
ANTENNA
MULTI-ZONE & SOURCE
IN
1
IN
2
1
12 V TRIGGER
2
ZONE2ZONE2
ZONE2
MAIN
(
DC OUT 12V/
TOTAL 50 mA MAX
)
OUT
(TV/
SAT
)
(
BD
)
(
BD
)
(
VIDEO/GAME
1)
(
DVD/
LD
)
1
IN
2
(
DVR/
VCR 1
)
IN
3
(
DVD/
LD
)
IN
1
(
CD
)
IN
2
IN
2
IN
OUT
1
IN
1
IN
2
IN
3
IN
4
R
L
HDMI
MULTI-ZONE
& SOURCE
MULTI-ZONE
& SOURCE
/REC SEL
IR
IN
3
(
CD-R
)
IN
4
41
(
DVD/LD
)
(
BD
)
IN
1
IN
2
IN
1
IN
2
2
1
31
ASSIGNABLE
41
R L
L
L
L
R
R
R
VIDEO AUDI O
AUDI O
S-VIDEO
OPTICAL
COAXIAL
LAN (10/100)
ASSIGN-
ABLE
21
OPTICAL COAXIAL
DIGITAL OUT
OPTICAL
DIGITAL IN
1 2
Примечание
1• Если на используемом цифровом компоненте имеется только коаксиальный цифровой выход, его можно соединить с одним из коаксиальных входов
ресивера с помощью коаксиального кабеля. При настройке ресивера потребуется указать, какой его вход подключен к компоненту (см. также раздел Меню
Input Setup на стр. 66).
• Цифровые выходы других компонентов можно подключить к любым свободным цифровым аудиовходам ресивера. Эти входы можно назначить при
настройке ресивера (см. также раздел Меню Input Setup на стр. 66).
2• Нужно включить ZONE 3 ON в Использование органов управления MULTI-ZONE на стр. 60 для прослушивания аудиосигналов от DIGITAL OUT1.
• Для записи с некоторых цифровых источников необходимо выполнить аналоговое подключение, как описано в разделе Подключение аналоговых
аудиоисточников ниже.
3• Windows Media и логотип Windows являются торговыми марками или зарегистрированными торговыми марками корпорации Майкрософт в США и/
или других странах.
• При использовании WMA9 Pro в зависимости от компьютерной системы возможны проблемы со звуком. Учтите, что частота дискретизации источников
формата WMA9 Pro 96 кГц снижается до 48 кГц.
