Denon AVR-1908 S [10/70] Функция преобразования видеосигналов
![Denon AVR-1908 S [10/70] Функция преобразования видеосигналов](/views2/1289243/page10/bga.png)
8

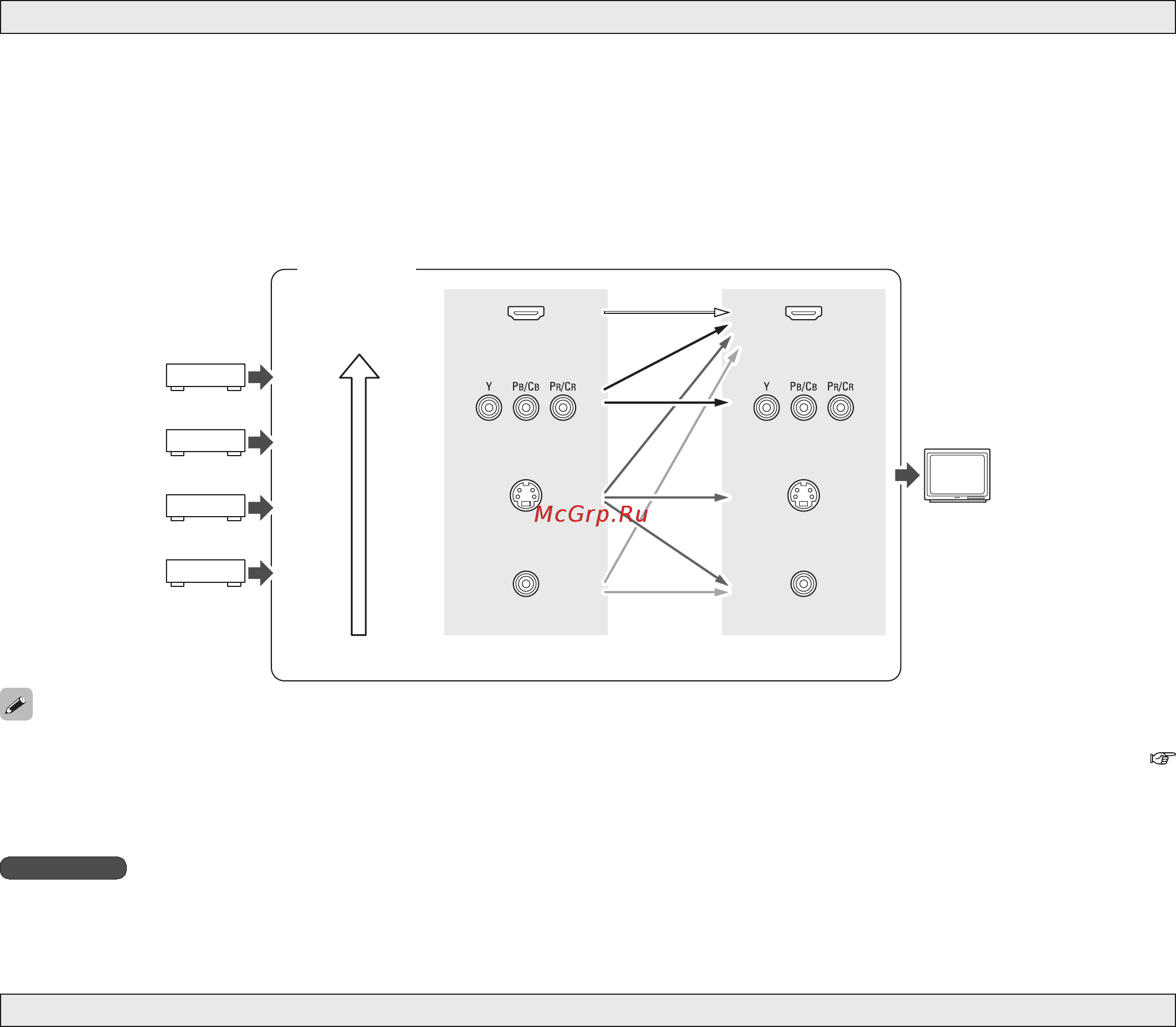

Эта функция автоматически преобразует различные форматы видеосигналов, поступающих на вход ресивера AVR-1908, в выходной формат, необходимый для монитора.
Входные/выходные схемы ресивера AVR-1908 совместимы со следующими типами видеосигналов:
Цифровые видеосигналы: HDM
Аналоговые видеосигналы: компонентное видео, S-Video и композитное видео
Осуществляемое в AVR-1908 преобразование видеосигналов с повышением частоты позволяет Вам подавать на выход аналоговые входные видеосигналы (компонентное
видео — 480i/576i, 480p/576p, 1080i или 720p; S-Video и композитное видео — 480i/576i) с мониторного выходного разъема HDM с исходным разрешением.
Сигналы экранного меню подаются на выход с мониторного выходного разъема HDM с разрешением 480i/576i. В связи с этим, если монитор, оснащенный разъемом
HDM, поддерживает разрешение 480i/576i, то все сигналы, обрабатываемые AVR-1908, могут подаваться на выход на монитор по единственному HDM-кабелю.
Высокое качество
изображения
Монитор
HDM разъем
Разъемы компонентного
видео
Разъем S-Video
Разъем композитного
видео
Видео входы
HDM разъем
Разъемы компонентного
видео
Разъем S-Video
Разъем композитного
видео
Видео выходы
Если эта функция не используется, то подключайте монитор к разъему такого же типа, который используется для входа.
Разрешение монитора с входом HDM, подключенного к AVR-1908, можно проверить в меню «nformation» [Информация] — «HDM nformation» [Информация о HDM] (
страницу 39).
Если монитор, оснащенный разъемом HDM, не поддерживает разрешение 480i/576i, подключите плеер и AVR-1908 компонентным кабелем и задайте на плеере разре-
шение, поддерживаемое монитором.
HDM-сигналы не преобразуются в аналоговые сигналы.
Если на вход подается нестандартный видеосигнал от игровой приставки или какого-либо другого источника, функция преобразования видеосигналов может не рабо-
тать.
При просмотре HDM-сигналов, выводимых на экран через AVR-1908, экранная информация появляется при нажатии кнопки [Меню] или кнопки [Дисп-
лей] на пульте дистанционного управления, если Ваш монитор поддерживает разрешение 480i.
Если на вход AVR-1908 подаются только HDM-сигналы, символы экранной информации не выводятся поверх изображения.
Сигналы экранной информации не подаются на выход с разъема COMPONENT MONTOR OUT [Компонентный выход на монитор].
•
•
•
•
•
•
•
•
•
•
•
•
