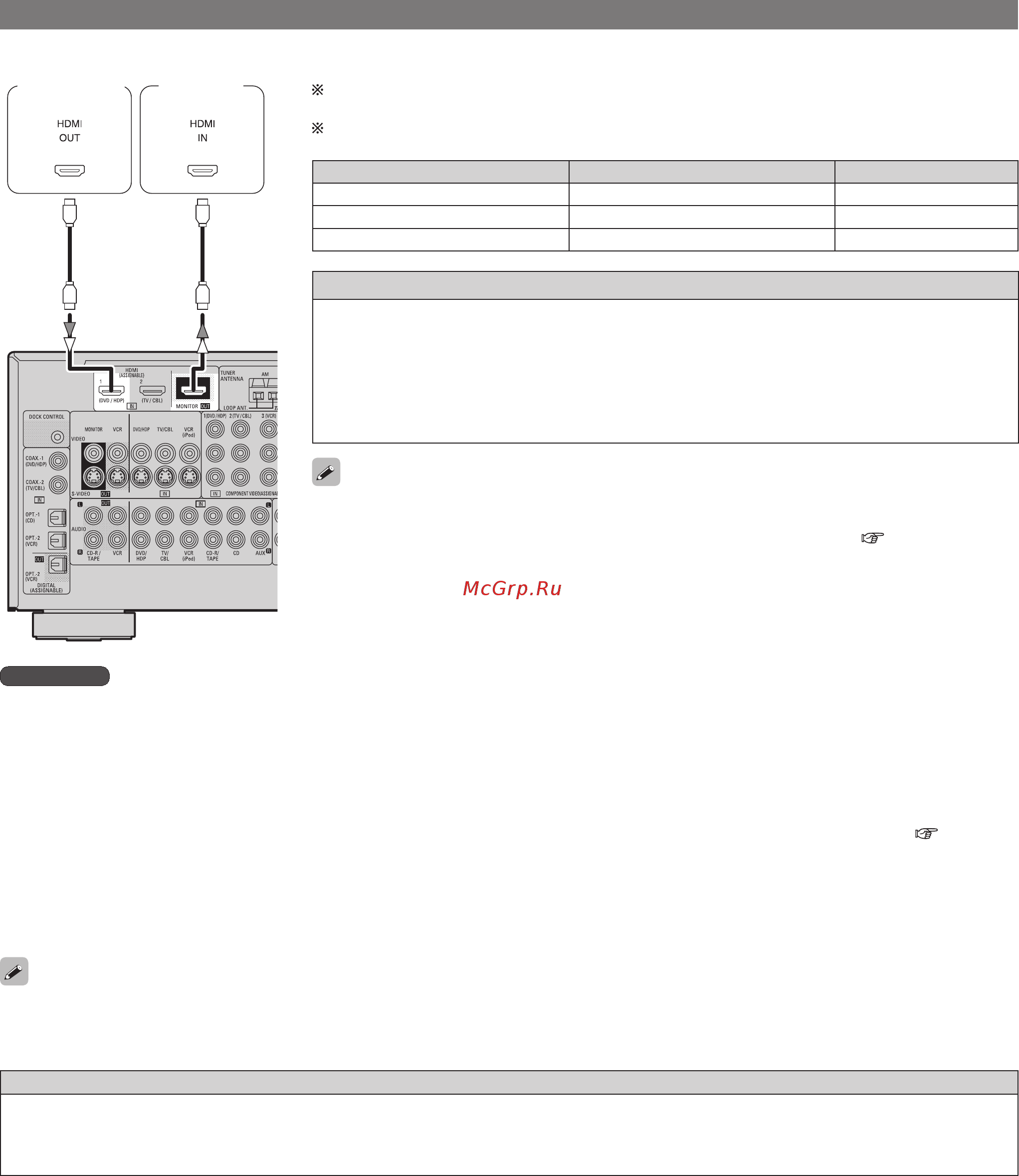

11
С помощью HDM подключения видео и аудио сигналы могут передаваться по одному кабелю.
Для воспроизведения дисков DVD-Audio, защищенных от копирования по технологии CPPM, используйте CPPM-совместимый DVD плеер.
Ресивером AVR-1908 нельзя управлять с другого устройства по HDM кабелю.
Значения параметров аудиосигналов, подаваемых на выход с разъема HDM (частота дискретизации, скорость передачи данных в битах и др.), могут ограничиваться
подключенным устройством.
Видеосигналы не подаются на выход должным образом при использовании устройств, не поддерживающих HDCP.
Видеосигналы не будут выводиться, если входные видеосигналы не соответствуют разрешению монитора. В этом случае включите такое разрешение DVD плеера, которое
монитор поддерживает.
Если в качестве установки меню «Manual Setup» [Ручная настройка] — «HDM Setup» [Настройка HDM] — «HDM Audio Setup» [Аудионастройка HDM] ( страницу 25)
выбрана опция «АМР» [Усилитель], звук может прерываться при выключении питания монитора.
Для подключения к HDM разъему используйте кабель с логотипом HDM (сертифицированный HDM продукт). При использовании кабеля, на котором логотип HDM
отсутствует (не сертифицированный HDM-продукт), нормальное воспроизведение может оказаться невозможным.
Если монитор или DVD плеер не поддерживают систему Deep Color, то сигнал Deep Color передаваться не будет.
Если монитор или DVD плеер не поддерживают систему xvYCC, то сигнал xvYCC передаваться не будет.
Если ресивер AVR-1908 и DVD плеер подключен с помощью HDM кабеля, то и монитор соединяйте с AVR-1908 HDM кабелем.
Если подключенный монитор или DVD плеер имеет только разъем DV-D, то используйте адаптер HDM/DV. При использовании DV кабеля аудио сигнал не передается.
Для подключения устройств, совместимых с системой Deep Color, используйте соответствующий кабель.
Теоретически HDM видео сигналы совместимы с форматом DV.
При подключении к монитору или другому устройству, снабженному DV-D разъемом, можно использовать кабель с адаптером HDM/DV, но в зависимости от сочетания
компонентов в некоторых случаях видео сигнала может не быть.
При подключении с помощью адаптера HDM/DV видео сигналы могут выводиться некорректно – это может быть обусловлено плохим контактом в кабеле и т.п.
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Ресивер AVR-1908 поддерживает HDM интерфейс версии 1.3a. Эта версия совместима со всеми остальными верси-
ями и позволяет подключать любые компоненты, имеющие HDM разъем.
Ресивер AVR-1908 совместим с 30- и 36-разрядной системой Deep Color [Глубина цвета].
2-канальный линейный PCM 2 канала, 32– 192 кГц, 16/20/24 разряда CD, DVD-Video, DVD-Audio
Многоканальный линейный PCM 8 каналов, 32–192 кГц, 16/20/24 разряда DVD-Audio
Dolby Digital, DTS Потоковое аудио DVD-Video
Чтобы воспроизводить цифровые видео и аудио сигналы с DVD-Video или DVD-Audio диска с помощью разъемов
HDM/DV, оба подключенных устройства – DVD плеер и монитор – должны поддерживать систему защиты авторского
права, называемую «HDCP» [Защита широкополосного цифрового контента].
HDCP является технологией защиты от копирования, заключающаяся в кодировании данных и взаимной идентифи-
кации устройств.
Ресивер AVR-1908 является HDCP-совместимым устройством. Подробности об используемом DVD плеере и монито-
ре см. в соответствующих инструкциях по эксплуатации.
По умолчанию HDM аудио сигналы выводятся через акустические системы, подключенные к ресиверу AVR-1908.
Чтобы вывести звук с телевизора, произведите настройки в меню: «Manual Setup» – «HDM setup» – «HDM Audio Setup»
– «TV» [«Ручная настройка» – «Настройка HDM» – «Настройка HDM аудио» – «Телевизор»] ( страница 25).
•
•
