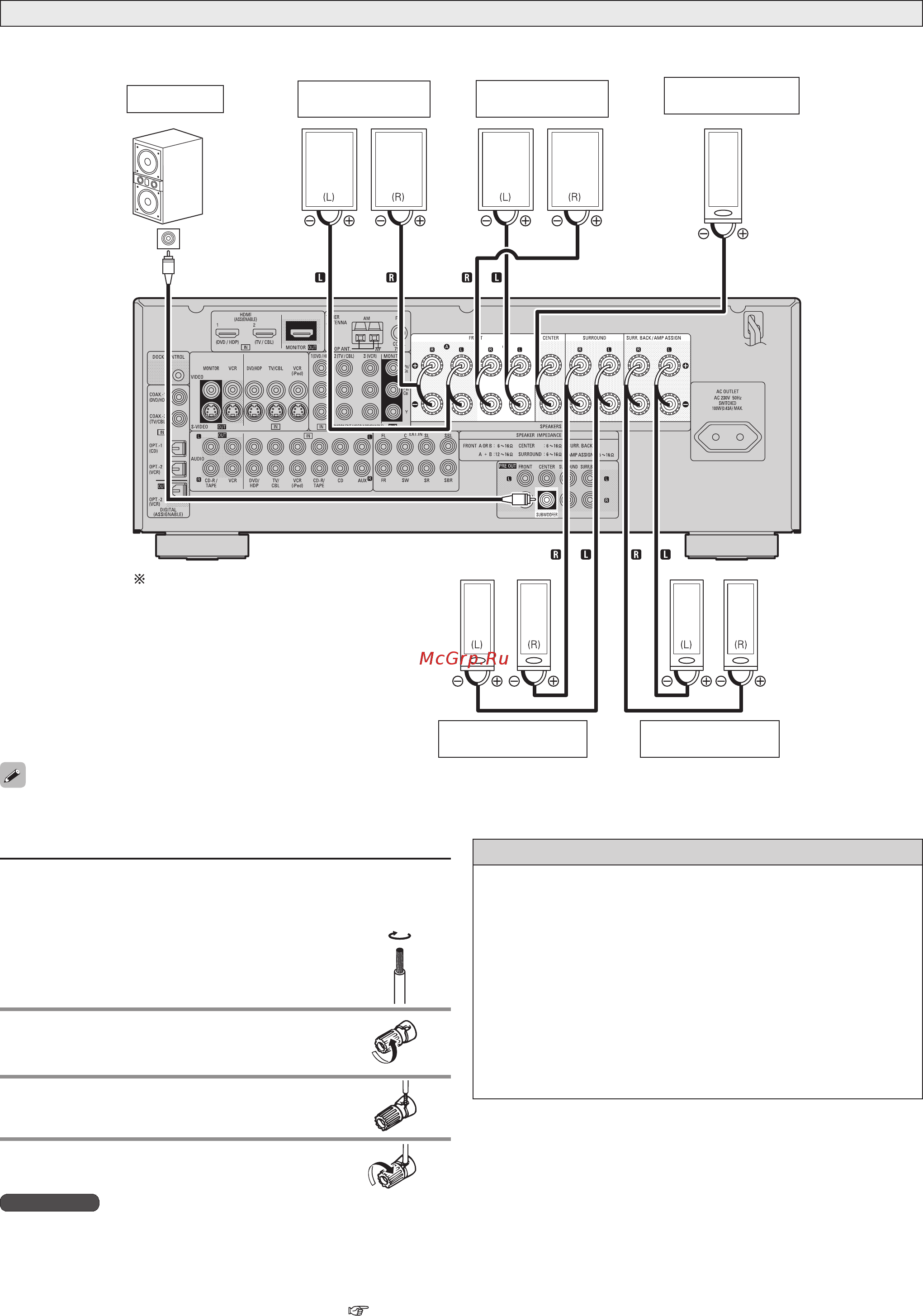

7.1 каналов (фронтальные A+B)
N – Вход
L – Левый канал
R – Правый канал
Сабвуфер со
встроенным
усилителем
При подключении акустических систем к ресиверу AVR-1908 внимательно следите за
правильностью соединения левого (L) и правого (R) каналов и + (красного) и – (чер-
ного) полюсов; в случае неправильного соединения его обязательно нужно исправить.
Используйте акустические системы с сопротивлением от 6 до 16 Ом. При одно-
временном подключении боковых акустических систем A и B используйте систе-
мы с сопротивлением 12 – 16 Ом.
Подключайте кабели от акустических систем таким образом, чтобы они не высо-
вывались из клемм. Если эти провода коснутся задней панели или если замкнутся
вместе + и – полюса, то сработает схема защиты усилителя ( раздел «Схема
защиты»).
Никогда не касайтесь клемм для подключения акустических систем при включен-
ном питании – это может привести к удару электрическим током.
•
•
•
Если акустические системы с сопротивлением, меньше допустимого (например,
системы с сопротивлением 4 Ом) будут использоваться в течение длительного
времени при большом уровне громкости, то внутри ресивера может подняться
температура, что приведет к срабатыванию схемы защиты.
При срабатывании схемы защиты акустические системы отключаются, и начина-
ет мигать красный индикатор питания. Если это произойдет, отключите ресивер
от розетки, проверьте подключение кабелей от акустических систем и входных
кабелей. Если ресивер будет очень горячим, то подождите, пока он остынет, и
улучшите вентиляцию вокруг него. Потом подключите сетевой шнур к розетке и
снова включите ресивер.
Если схема защиты сработает снова, даже если проблем с вентиляцией устройс-
тва нет, а с подключениями все в порядке, то, возможно, ресивер испорчен. Вы-
ключите питание и обратитесь в сервисный центр DENON.
При использовании только одной тыловой акустической системы пространственного звучания подключайте ее к левому каналу (SBL).
