Denon AVR-1908 S [11/70] Подключение акустических систем
![Denon AVR-1908 S [11/70] Подключение акустических систем](/views2/1289243/page11/bgb.png)
9

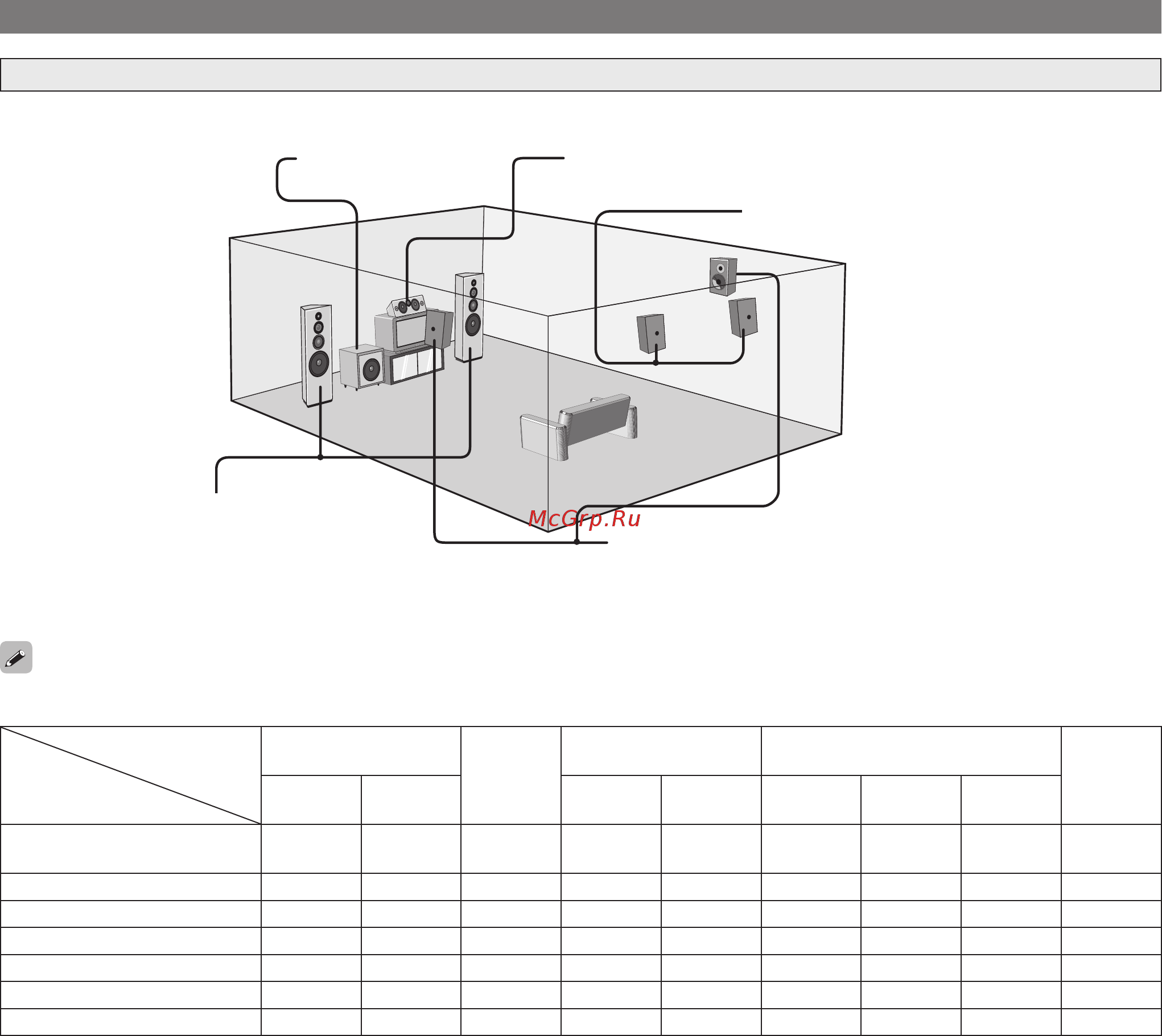

На рисунке ниже представлен базовый пример установки усилителя, к которому подключены 8 акустических систем и монитор.
Размещайте фронтальные акустические сис-
темы по бокам от монитора или экрана, по
возможности вровень с поверхностью экрана.
В таблице ниже показана типовая конфигурация акустических систем для ресивера AVR-1908.
Фронтальные акустические
системы
Центральная
акустическая
система
Боковые акустические
системы
Тыловые акустические системы
Сабвуфер
L
[Левая]
R
[Правая]
L R L R Только одна
7.1 каналов
(фронтальные A+B)
s s s s s s s
–
s
7.1 каналов
s s s s s s s
–
s
6.1 каналов
s s s s s
– –
s s
5.1 каналов
s s s s s
– – –
s
3.1 каналов
s s s
– – – – –
s
2.1 каналов
s s
– – – – – –
s
2 канала
s s
– – – – – – –
