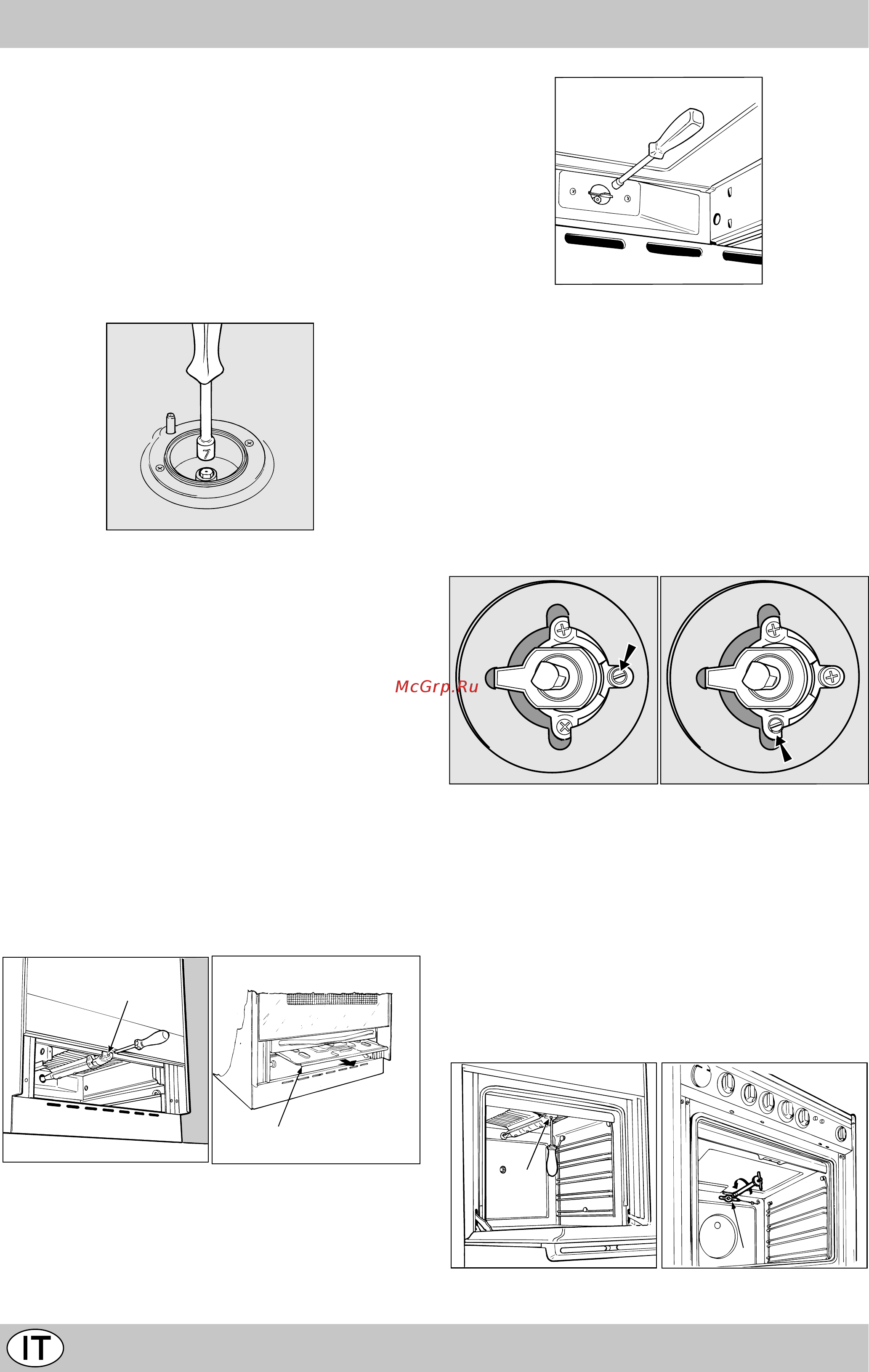

b) Sostituzione degli ugelli dei bruciatori del piano:

• togliere le griglie e sfilare i bruciatori dalle loro sedi;

• svitare gli ugelli, servendosi di una chiave a tubo da 7

mm, e sostituirli con quelli adatti al nuovo tipo di gas

(vedi tabella 1 “Caratteristiche dei bruciatori ed ugelli”).

• rimettere in posizione tutti i componenti seguendo le

operazioni inverse rispetto alla sequenza di cui sopra.

c) Regolazione minimi dei bruciatori del piano:

• portare il rubinetto sulla posizione di minimo;

• togliere la manopola ed agire sulla vite di regolazione

posta all’interno o di fianco all’astina del rubinetto fino

ad ottenere una piccola fiamma regolare.

N.B.: nel caso dei gas liquidi, la vite di regolazione do-

vrà essere avvitata a fondo.

• verificare poi che ruotando rapidamente il rubinetto

dalla posizione di massimo a quella di minimo, non si

abbiano spegnimenti del bruciatore.

d) Regolazione aria primaria dei bruciatori del piano:

I bruciatori non necessitano di alcuna regolazione del-

l’aria primaria.

Adattamento del forno gas ai diversi tipi di gas

a) Sostituzione dell’ugello del bruciatore del forno:

• togliere il cassetto scaldavivande;

• sfilare la protezione scorrevole “A” (Fig.C);

• rimuovere il bruciatore del forno dopo aver tolto la vite

“V” (vedi Fig. D); L’ operazione viene facilitata toglien-

do la porta del forno.

• svitare l’ugello del bruciatore forno servendosi dell’ap-

posita chiave a tubo per ugelli (vedi Fig. E), o meglio

ancora di una chiave a tubo di 7 mm e sostituirlo con

quello adatto al nuovo tipo di gas (vedi tabella 1).

Fig. C Fig. D

Fig.E

b) Regolazione del minimo del bruciatore forno gas

termostatato (vedi figura):

• accendere il bruciatore come descritto al paragrafo “la

manopola del forno” del libretto d’uso;

• portare la manopola sulla posizione di Min dopo aver

lasciato la stessa per 10 minuti circa in posizione Max.

• togliere la manopola;

• agire sulla vite di regolazione posta all’esterno

dell’astina del termostato fino ad ottenere una piccola

fiamma regolare;

N.B.: nel caso dei gas liquidi, la vite di regolazione

dovrà essere avvitata a fondo.

• verificare poi che ruotando rapidamente la manopola

dalla posizione Max a quella di Min o con rapide aper-

ture e chiusure della porta del forno non si abbiano

spegnimenti del bruciatore.

Adattamento del grill gas ai diversi tipi di gas

Sostituzione dell’ugello del bruciatore del grill:

• rimuovere il bruciatore del grill dopo aver tolto la vite

“V” (vedi Fig. F);

• svitare l’ugello del bruciatore grill servendosi dell’ap-

posita chiave a tubo per ugelli (vedi Fig. G), o meglio

ancora di una chiave a tubo di 7 mm e sostituirlo con

quello adatto al nuovo tipo di gas (vedi tabella 1).

Fig. F Fig. G
