Выберите 5.1, 6.1 или 7.1-канальную конфигурацию, выделив подсветкой
раздел Decode Mode (Режим декодирования), используя кнопки со
стрелками, направленными влево и вправо для перехода по списку опций:
Теперь сдвигайте подсвеченную строку вниз, подсвечивая по очереди
каждую акустическую систему; используйте кнопки со стрелками,
направленными влево и вправо, чтобы выбрать для каждой
акустической системы вариант ‘Large’ (Большая), ‘Small’ (Маленькая)
или ‘None’ (Отсутствует). Термины 'Large' (Большая) или 'Small'
(Маленькая) используются, чтобы учесть свойства каждой акустической
системы с точки зрения воспроизведения басов, они необязательно
связаны с реальными физическими размерами акустической системы.
Large (Большие) = акустические системы с расширенным диапазоном
низких частот, способные воспроизводить звуки с частотами
приблизительно от 20-40 Гц до 16-20 кГц ( установленные на напольных
подставках, либо высококачественные акустические системы больших
размеров, устанавливаемые на подставках).
Small (Маленькие) = акустические системы с меньшим диапазоном
низких частот, способные воспроизводить звуки с частотами
приблизительно от 80-100 Гц до 16-20 кГц (установленные на малых
подставках, либо на книжных полках или по бокам от блока).
Настройка, введенная для каждой акустической системы, позволяет 640R
выполнять управление басами и перенаправлять низкие частоты из
канала с музыкой и низкочастотными эффектами исходного материала с
объемным звучанием в те акустические системы, которые способны
наилучшим образом воспроизвести их. Если Вы не желаете использовать
какую-либо акустическую систему, установите для нее значение ‘None’.
Кроме того, для сабвуфера можно задать значение On (включен) или Off
(выключен). Если сабвуфер отсутствует, проверьте, что для него задано
значение Off (Выключен), тогда 640R перенаправит информацию о басах
этого канала в другие акустические системы.
Примечание: В некоторых случаях 640R принудительно установит
настройки для некоторых акустических систем (см. ниже).
Фронтальные акустические системы (левая и правая) могут быть ‘Large’
(большие) или ‘Small’ (маленькие), но никогда для них не может быть
выбрана настройка ‘None’ (отсутствуют), так как они всегда требуются
при воспроизведении музыки или фильмов.
Басы должны всегда воспроизводиться либо фронтальными
акустическими системами (левой и правой), либо сабвуфером (или
всеми этими акустическими системами). Если для фронтальных
акустических систем (левой и правой) задать настройку ‘Small’
(Маленькие), то для сабвуфера будет автоматически выбрана настройка
‘On’ (Включен). Если для сабвуфера выбрать настройку ‘Off’
(Выключен), то для фронтальных акустических систем (левой и правой)
автоматически будет задана настройка ‘Large’ (Большие).
Если фронтальные акустические системы (левая и правая) не способны
воспроизводить низкие басовые звуки, необходимо использовать
сабвуфер. Таким образом, если для фронтальных акустических систем
(левой и правой) задана настройка ‘Small’ (Маленькие), то для сабвуфера
обязательно должна быть выбрана настройка ‘On’ (Включен).
Кроме того, если для фронтальных акустических систем (левой и правой)
задана настройка ‘Small’ (Маленькие), то для всех остальных
акустических систем также будет установлена настройка ‘Small’
(Маленькие), а сабвуфер будет включен (для него будет выбрана
настройка ‘On’). Так будет сделано для того, чтобы басы и низкочастотные
эффекты не перенаправлялись в каналы объемного звучания.
Для того, чтобы сохранить настройки, просто закройте экранное меню
(при нажатии кнопки OSD всегда происходит переход обратно, в
предыдущий раздел меню; когда предыдущего раздела нет, меню
закрывается, а сделанные настройки сохраняются в памяти).
99
Так как акустические системы объемного звучания обычно находятся на
различных расстояних от слушателя, 640R будет вводить регулируемую
цифровую задержку в каждый канал таким образом, чтобы звук из всех
каналов одновременно доходил до места, в котором находится
слушатель. Для каждой пары акустических систем (например,
фронтальных (левая и правая) или объемного звучания (левая и
правая)), должна быть установлена одинаковая задержка и они должны
находиться на равном расстоянии от слушателя.

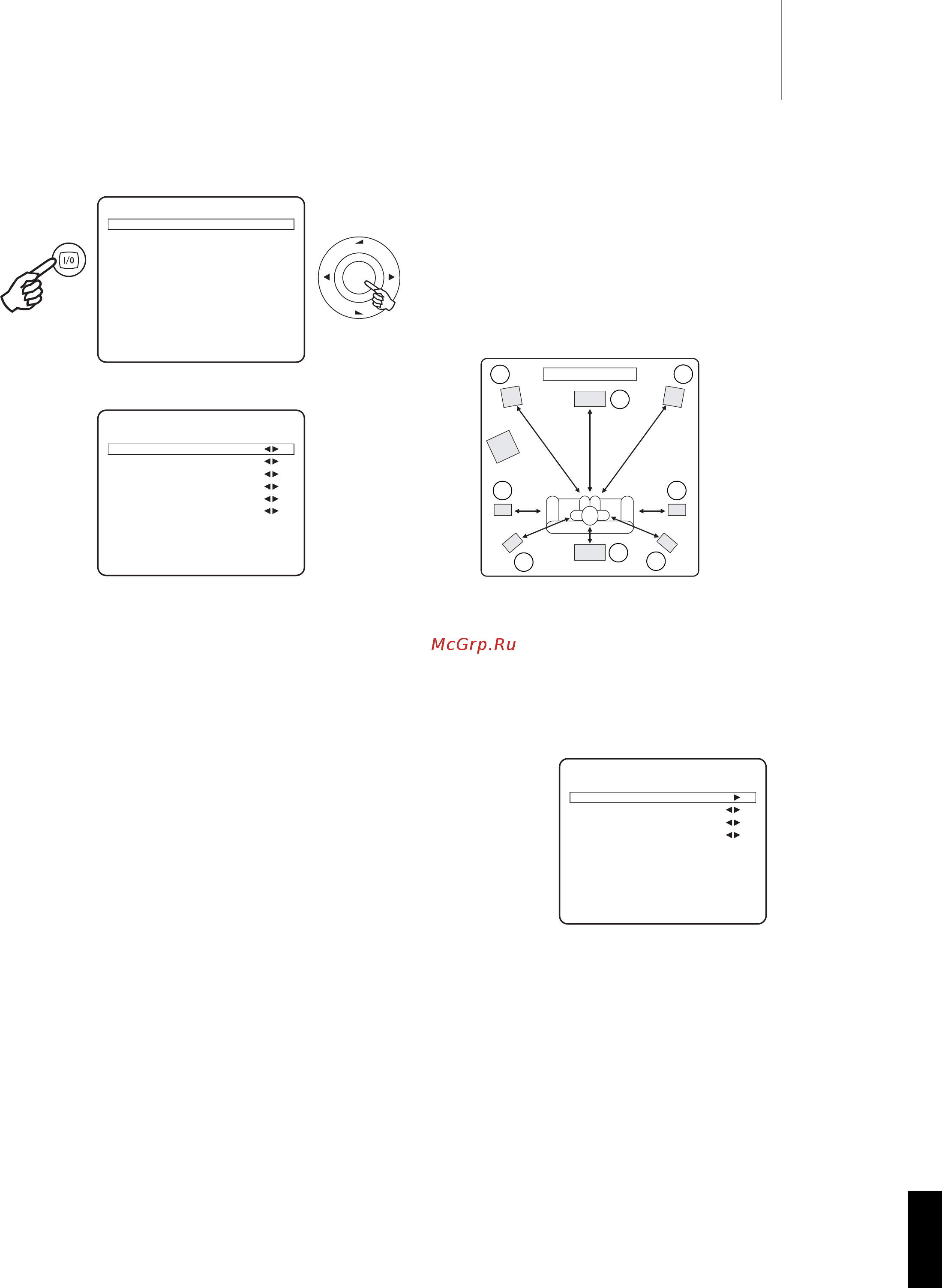

Для установки времени задержки просто измерьте расстояние от места,
в котором находится слушатель до каждой акустической системы,
используя следующую схему:
Примечание: Для сабвуфера устанавливать задержку не требуется.
Установите расстояние в экранном меню Speaker Delay (Задержка для
акустических систем) – выберите значение в метрах, которое ближе
всего к измеренному. Скорость распространения звука составляет
приблизительно 340 метров в секунду, поэтому 640R вводит задержку
около 3 мс на каждый метр расстояния.
Вызовите меню ‘Speaker Delay’ и по очереди выделяйте подсветкой
акустические системы. Выберите расстояние, ближайшее к
измеренному, используя кнопки со стрелками, направленными влево и
вправо (при этом нет необходимости в том, чтобы выбранное расстояние
в точности совпадало с измеренным):
Для выхода из меню нажмите кнопку OSD.
Примечание: В дополнение к задержкам, установленным выше, при
воспроизведении сигналов формата Dolby Pro Logic II/IIx требуется еще
15 мс задержки в каналах объемного звучания (только в них). Эта
дополнительная задержка заявлена в спецификации формата Dolby
Prologic II и гарантирует, что звук каналов объемного звучания будет
приходить позже, чем звук из фронтальных акустических систем, - это
снижает заметность перехода звука из фронтальных акустических
систем в акустические системы объемного звучания. Так как
соотношение между задержками в форматах Dolby Digital и Dolby
ProLogic IIx является постоянной величиной (дополнительные 15 мс в
каналах объемного звучания), необходимо задать лишь задержку,
соответствующую измеренным расстояниям (как рассмотрено выше).
640R автоматически добавит соответствующую задержку, как только
Вы включите режим Pro Logic.
1
1
2
4
5
5
3 3
1 = Расстояние до
фронтальных акустических
систем (левой и правой)
2 = Расстояние до центральной
акустической системы
3 = Расстояние до
акустических систем
объемного звучания (левой и
правой)
4 = Расстояние до тыловой
акустической системы
объемного звучания (если она
используется)
5 = Расстояние до тыловых
акустических систем
объемного звучания – левой и
правой (если они
используются).
2. Настройка задержки для
акустических систем
Speaker Delay Menu
Front L/R : 7.14m
Centre : 5.44m
Surr. L/R : 4.08m
Surr. LB/RB : 3.06m
[Unit :Meters]
Return To Menu : [OSD]
Speaker Config Menu
Decode Mode :7.1
Front L/R :Large
Centre :None
Surr. L/R :None
Surr. LB/RB :None
Subwoofer :Off
[FL/R Must Set Large
When Sub. Set Off]
Return To Menu : [OSD]
РУССКИЙ
640Razur
Enter
Vol
Vol
Speaker Configuration
Speaker Delay
Level Calibration
Input/Output Setup
Input Name Assign
HDMI Setup/Assign
Rec. 2 Output Select
OSD Setup
Tone/Sub/LFE Config.
Pro Logic Setup
Quit : [OSD] Ver1.5
