91

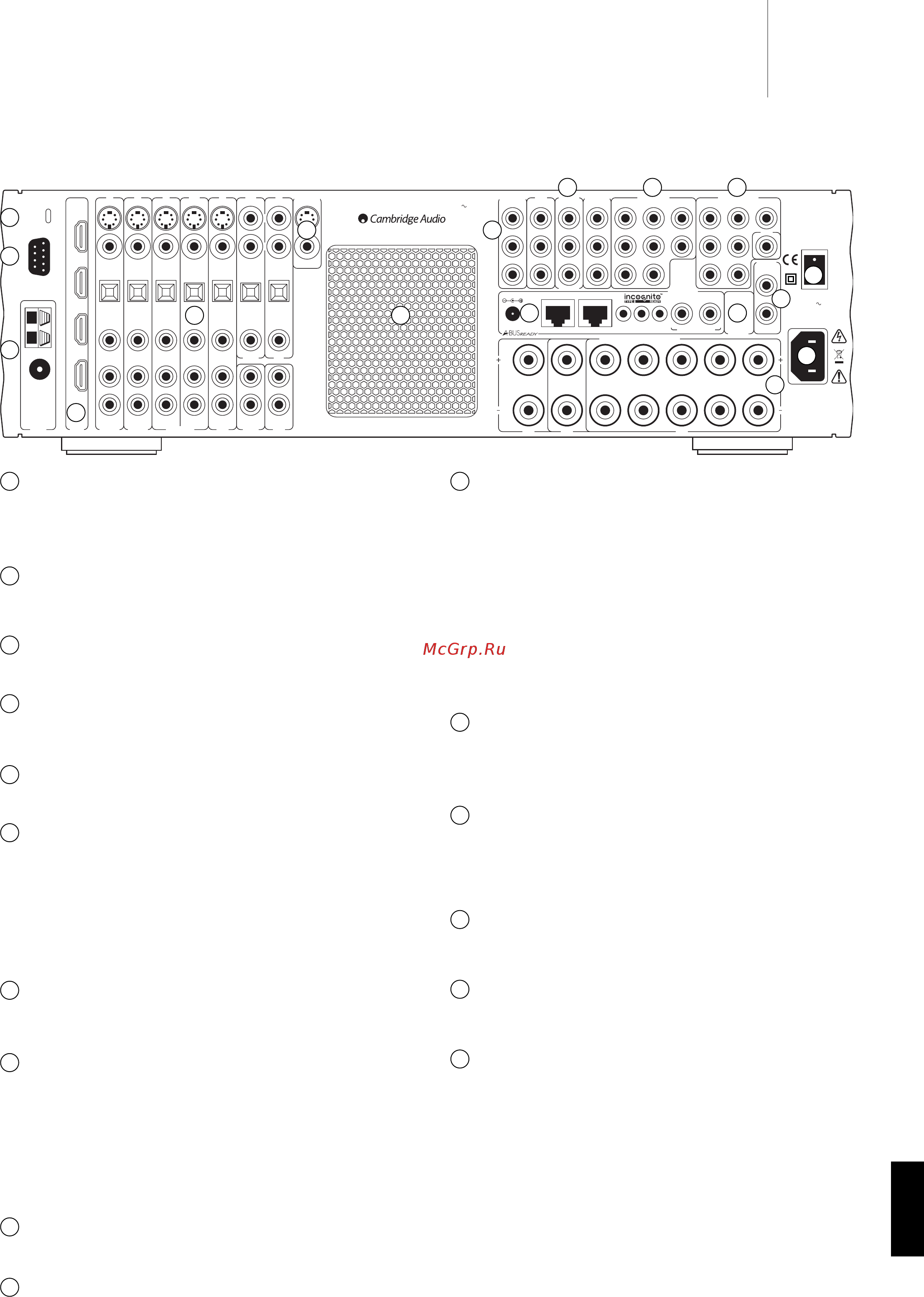

Подключение аппаратуры к задней панели
Кнопка Update/Normal (Обновление/Нормальный режим)
Только для использования дилерами - переключает 640R из
нормального режима работы (устанавливаемого по умолчанию) в режим
обновления программного обеспечения. Самостоятельно не
переключайте 640R в режим обновления и не подключайте ничего к
нему в этом режиме, иначе блок может выйти из строя.
Порт RS232C
Используется для управления 640R при инсталляции с учетом
предпочтений пользователя. Полный протокол для 640R имеется на
нашем web-сайте.
Антенна FM/AM
К этим разъемам подключается антенна тюнера. Дальнейшую
информацию см. в разделе «Подключение антенны».
HDMI
Входы и выход на соответствующий телевизор или монитор. В экранном
меню входы HDMI можно назначить источникам DVD, Video 1, Video 2 или
Rec 1 (см. раздел далее).
Разъемы Video 1/2, Recorder 1/2, DVD, Aux
Информацию по этим входам и выходам см. на схемах подключений,
приведенных ниже в этом руководстве.
Выходы TV/Mon
S-Video – подключается к Вашему телевизору кабелем S-Video.
Composite (Композитный) - подключается к Вашему телевизору 75-
омным кабелем с разъемами RCA.
Component (Компонентный) – Подключается к разъемам Cr/Pr, Cb/Pb,
& Y телевизора.
Обычно будет использоваться только один тип соединения. Кроме того,
эти выходы используются для вывода на экран телевизора экранных
меню 640R.
Решетка с вентиляционными отверстиями
Обеспечивает охлаждение компонентов схемы, находящихся внутри
корпуса блока. НЕ ЗАГОРАЖИВАЙТЕ ВЕНТИЛЯЦИОННУЮ РЕШЕТКУ
КАКИМИ-ЛИБО ПРЕДМЕТАМИ.
Компонентные видеовходы
(DVD, Video 1/2, Recorder 1)
К этим входам подключаются компонентные видеовыходы устройств-
источников.
Примечание: Предпочтительный метод подключения для видеовходов и
выходов следует рассматривать всегда в следующей
последовательности: компонентные сигналы, сигналы S-Video,
композитные видеосигналы, сигналы HDMI. Источники с компонентными
сигналами и сигналами HDMI часто поддерживают прогрессивную
развертку, дающую лучшее качество изображения (если она
поддерживается и DVD-плеером, и телевизором).
Прямой вход 7.1 Direct In
К этому входу подключаются выходные разъемы плеера дисков DVD-A,
SACD или другого 5.1/6.1/7.1-канального аналогового источника.
7.1-канальный выход с предусилителя 7.1 Preamp Out
Этот выход подключается к разъемам 5.1/6.1/7.1-канального входа
другой системы усиления, к внешним усилителям мощности, сабвуферу
или активным акустическим системам.
Выходы для подключения нескольких комнат
A-BUS™ Ready/Incognito Ready™
Вход PSU – к нему подключается Incognito PS5 для электропитания
подключенных клавиатур управления комнатами и акустических систем.
Выход Keypad 1/2 – к нему подключается одна или две клавиатуры
Incognito A-BUS KP10 (или другие A-BUS совместимые клавиатуры),
либо активные потолочные громкоговорители AS10, присоединяемые
кабелями CAT5/5e, что обеспечивает возможность создания 2- или 3-
зоновой многокомнатной системы.
IR – три выхода ИК передатчиков для пультов дистанционного
упрвления аппаратурой источников.
Video Out 1/2 (Видеовыход 1/2) - обеспечивает подачу видеосигналов
по линиям на вторую и третью зоны.
Дальнейшую информацию по подключениям и настройке см. в разделе
‘Подключение нескольких комнат’ этого руководства.
Вход для ИК передатчика (Emitter In)
Позволяет принимать на 640R модулированные ИК команды,
поступающие от многокомнатных систем или систем ретрансляции ИК
команд. Принимаемые команды не передаются по петле шины
управления. Дальнейшую информацию см. в разделе «Инсталляция в
соответствии с предпочтениями пользователя».
Разъемы шины управления (Control Bus)
Разъем In (Вход) – позволяет блоку принимать немодулированные
команды, поступающие от многокомнатных систем или других
компонентов.
Разъем Out (Выход) – выход петли для команд шины управления,
подаваемых на другое устройство.
Разъемы для подключения акустических систем
К этим разъемам подключаются системы с полным сопротивлением от 4
до 8 Ом. Можно подключить 7.1, 6.1, 5.1-канальные акустические
системы, либо акустические системы для меньшего числа каналов.
Разъем для подключения кабеля питания
После того, как Вы закончите подключение аппаратуры, вставьте вилку
сетевого кабеля питания в розетку электросети. Теперь аудио/видео
ресивер готов к использованию.
Выключатель Power On/Off
Включает и выключает блок.
azur 640R AV Receiver
Front
Right
Front
Left
Surround
Left
Surround
Back Left/
Surround Back
Centre
Surround
Right
Surround
Back Right
AM 300Ω
Tun er
FM 75Ω
Control
Bus
InIn
Emitter
OutIR1 IR2
PSU 24V DC In
IR3
12
Keypad 1 Keypad 2
DVD
SR
SBR
SW
L
SL
SBL/SB
Y
Cb/Pb
Cr/Pr
Y
Cb/Pb
Cr/Pr
Y
Cb/Pb
Cr/Pr
Y
Cb/Pb
Cr/Pr
C
7.1 Direct In 7.1 Preamp Out
L
R
L
R
Serial No. label fitted on underside
Max Power Consumption: 1400W
Power Rating: 230V AC 50Hz
R
SR
SBR
L
SL
SBL/SB
CR
TV/Mon Out
Video 1
Video 2
Speaker Impedance 4-8 Ohms
Multi-Room
RS232C
In In
InInInIn Out InOut
L
R
Video 2Video 1 Recorder 1 DVD Rec 2 Aux
CD
Rec 2
Composite S-VideoDigital OpticalDigital Co-axial
CompositeS-Video
Digital Optical Digital Co-axial
Video Out
This device complies with
part 15 of FCC rules
TV/Mon Out
Power AC
Power
On
Off
Manufactured in an
ISO9002 approved facility
Caution Risk of electric shock. Do not open. Do not obstruct ventilation.
Avis Risque de choc electrique. Ne pas ouvrir. Ne pas obstruer la ventilation.
Achtung Vorm öffnen des gërates. Netzstecker ziehen. Ventilation nicht verschließen.
Designed in London, England
www.cambridge-audio.com
International Patent Pending LeisureTech Electronics Pty Ltd
Update
Normal
In 2 In 3
Out
In 1
HDMI
7.1 6.1 5.1
SW
Use
approved
PSU only
Component
Recorder 1
1
1
2
3
4
6
5
8 9 10
11 12
13
14
15
16
2
3
4
5
6
7
14
15
8
9
10
11
12
13
6
7
16
