Тип видео соединения
640R обеспечивает транскодирование (преобразование) сигналов
различных форматов – композитного, S-Video, компонентного. Эта
функция очень полезна, так как позволяет использовать аналоговое
соединение одного типа с телевизором или монитором, даже если для
различных источников, подключенных к входам используются
различные типы видео соединений. Как и для видеовходов, наилучшими
типами выходного соединения (с телевизором или монитором) являются
(перечислены в порядке ухудшения качества): компонентное, S-Video,
композитное.
После того, как Вы зададите тип видеовхода, 640R автоматически
выберет режим транскодирования в соответствии с приведенной ниже
таблицей:
Эти настройки будут сохранены отдельно для каждого входа. Можно
заметить, что какой бы ни был выбран тип видеовхода, 640R будет
подавать на выход либо компонентные или композитные сигналы, либо
сигналы S-Video. Все что требуется – сообщить 640R, какой тип входа Вы
используете.
Это осуществляется путем выбора каждого источника (DVD, Video1 и т.
д.) на передней панели (при этом экранное меню выключено) с
последующем нажатием кнопки Video Input Type (Тип видеовхода). В
цикле выводятся три типа аналоговых соединений (видео), которые
можно использовать для 640R:
1. По композитному видеосигналу (CVBS)
2. По видеосигналу S-Video (S-VHS, Y/C)
3. По компонентному видеосигналу (YCbCr / YPbPr, YUV)
Для получения наилучшего качества изображения рекомендуется
использовать подключение к компонентным входам и выходам сигналов,
затем (в порядке ухудшения качества) идут соединения S-Video и
подключения к композитным видеовходам и выходам.
Если доступно цифровое видео соединение (с интерфейсом HDMI или
DVI) – то это лучший вариант, чем соединение по компонентному
видеосигналу (ввод настроек выполняется на этапе 5). Пока для
источников, для которых Вы желаете в будущем использовать
интерфейс HDMI или DVI, задайте композитный тип соединения (видео).

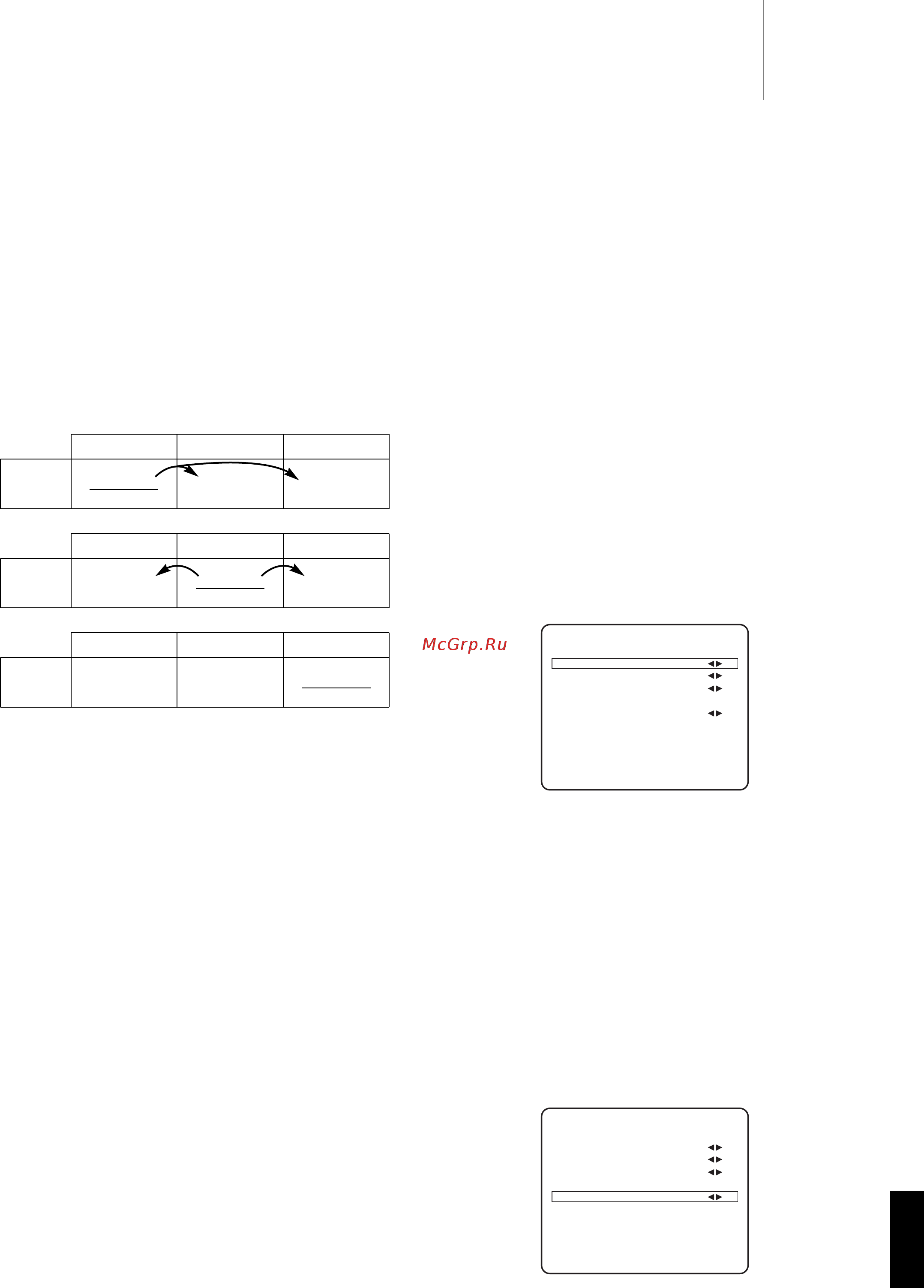

Composite S-Video Component
ТИП ВЫХОДА НА ТЕЛЕВИЗОР ИЛИ МОНИТОР
ПРЯМОЙ
С
транскодированием
С
транскодированием
ВЫБРАННЫЙ ТИП ВИДЕОВХОДА
Композитный
Composite S-Video Component
С
транскодированием
ПРЯМОЙ
С
транскодированием
S-Video
Composite S-Video Component
ПРЯМОЙ ПРЯМОЙ
ПРЯМОЙ
Компонентный
640R имеет три входа с интерфейсом HDMI (High Definition Multi-Media Interface –
мультимедийный интерфейс высокого разрешения) и один выход HDMI. HDMI – это
интерфейс полностью цифровой системы, в которой аудио и видео данные
передаются на дисплей в цифровом виде, что обеспечивает наилучшее качество
изображения. Интерфейс DVI (цифровой видео интерфейс) реализует часть
функций HDMI, для него используются другие разъемы; по интерфейсу DVI на
телевизор или монитор передаются только цифровые видеосигналы (без аудио
данных). 640R полностью поддерживает DVI, так как имеются простые пассивные
адаптеры DVI-HDMI, реализующие переход с одного типа разъема на другой (с DVI на
HDMI и наоборот); через эти адаптеры сигналы DVI маршрутизируются через
разъемы HDMI на 640R. 640R может обрабатывать сигналы обоих типов.
Выходы HDMI или DVI приставок и DVD-плееров (в дальнейшем называемые
выходами HDMI) часто поддерживают форматы более высокого разрешения, в том
числе с прогрессивной разверткой. Дальнейшую информацию о поддерживаемых
форматах можно найти в руководствах на Ваше устройство-источник с интерфейсом
HDMI и на телевизор – часто можно выбрать различные варианты выходного
сигнала, обеспечивающие наилучшее качество изображения (эти сигналы должны
поддерживаться одновременно и Вашим устройством-источником, и телевизором).
640R выполняет только коммутацию потоков данных HDMI, но не обрабатывает
их; он маршрутизирует сигналы HDMI от аппаратуры источников на телевизор
или монитор не выполняя при этом никакой обработки, поэтому 640R не имеет
никаких настроек, кроме тех, которые позволяют назначить эти три входа
соответствующим источникам. 640R не принимает по HDMI аудио или видео
сигналы (только данные), поэтому все декодирование аудиосигналов
объемного звучания (и т. п.) аудио соединения должно выполняться на
устройстве-источнике с интерфейсом HDMI. Как и для других источников,
аудиосигналы могут быть аналоговыми или цифровыми. Цифровое аудио
соединение (SPDIF или Toslink) является более предпочтительным; оно
потребуется в том случае, если желательно декодировать каналы объемного
звучания, поступающие от устройств-источников HDMI.
В экранном меню каждый из трех входов HDMI может быть (независимо от других
двух входов) назначен входам DVD, Recorder 1, Video 1 или Video 2. Выберите меню
‘HDMI Setup/Assign’ (Настройка HDMI/Назначение входов и выходов):
По очереди выделяйте подсветкой входы HDMI и выберите для каждого из них один
из 4 возможных вариантов (используя кнопки со стрелками, направленными вправо
и влево).
Предварительное усиление сигналов HDMI
Кроме того, здесь можно выбрать настройку и для выхода HDMI (нормальный режим
работы или с коррекцией искажений). Интерфейс HDMI (мультимедийный
интерфейс высокой четкости) предназначен, в основном для передачи данных через
кабель длиной до 5м. Кабели большей длины можно иногда использовать, если это
HDMI кабели очень высокого качества. В устройстве 640R есть возможность
использования режима предварительного усиления HDMI-сигналов с целью
компенсации потерь в кабеле. Для кабелей длиной менее 5м режим коррекции
HDMI-сигнала обычно отключают (переключатель в положении Normal). Для кабелей
длиной более 5м режим коррекции HDMI-сигнала следует включить (переключатель
в положении PreEmph).
Примечание. Максимально возможная длина кабеля зависит от качества кабеля и
до некоторой степени от разрешения передаваемых видеоизображений (т.е. чем
больше скорость передачи сигналов, тем сложнее передавать данные на большие
расстояния). Следует использовать HDMI-кабели только хорошего качества. Кабели
плохого качества могут вызвать затруднения при работе с HDMI уже при длине 5м,
и только очень хорошие кабели будут нормально работать на расстояниях свыше 5м.
Выделите подсветкой раздел ‘HDMI Out’ и выберите режим ‘Normal’ (Нормальный)
или ‘PreEmph’ (С коррекцией искажений):
Для выхода из меню нажмите кнопку OSD.
5. Назначение источников HDMI
(или DVI) на входы и выход 640R
HDMI Setup/Assign Menu
HDMI1 : Rec 1
HDMI2 : DVD
HDMI3 : Video2
HDMI Out : Pre.emph.
Return To Menu : [OSD]
HDMI Setup/Assign Menu
HDMI1 : Rec 1
HDMI2 : DVD
HDMI3 : Video2
HDMI Out : Normal
Return To Menu : [OSD]
