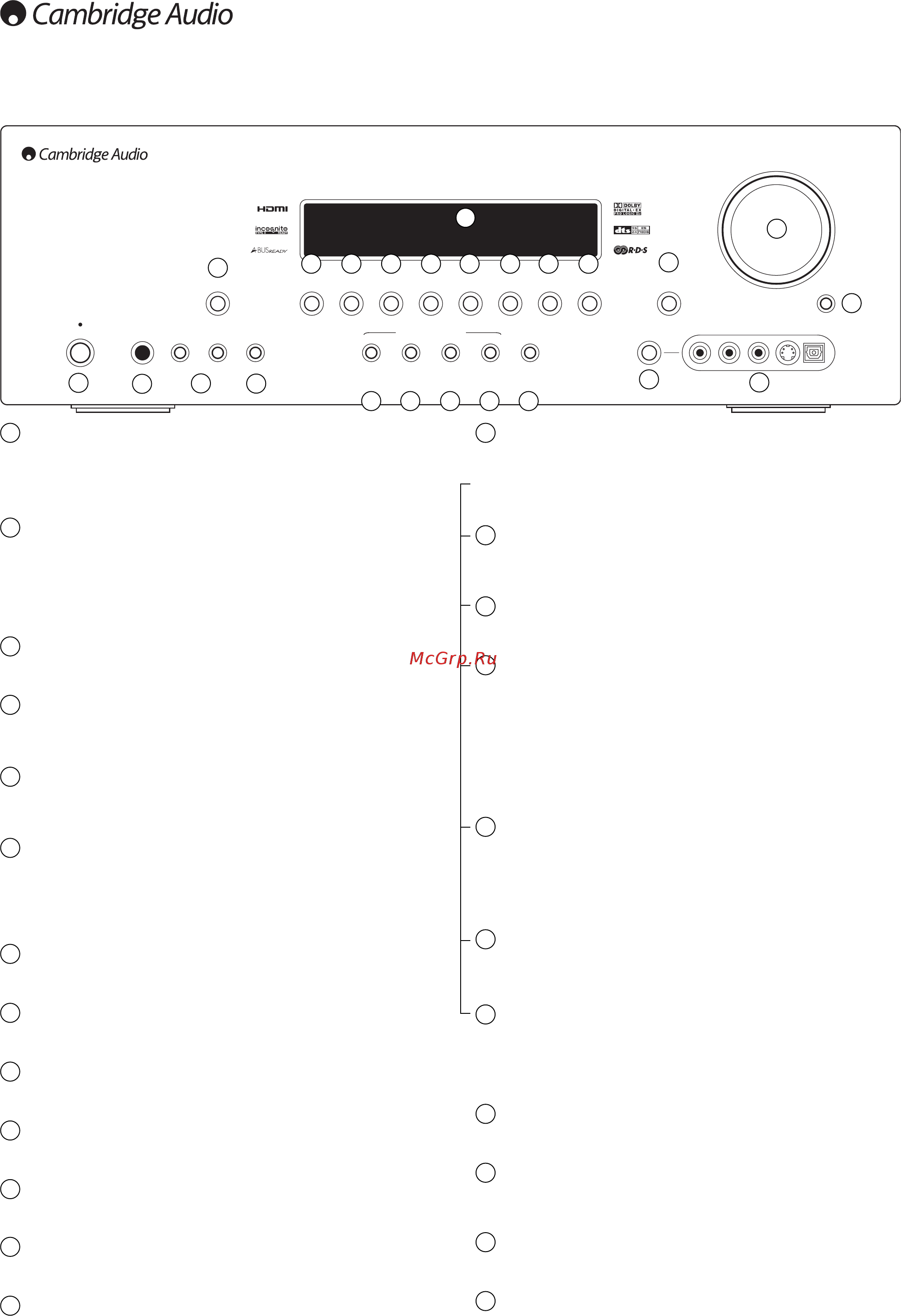

Органы управления на передней панели
azur 640R
AV Receiver
Volume
Phones Tuning Mode/Store
DVD Video 1
Stereo
Modes
Dolby Digital/
DTS Surround
Modes
Pro Logic/Neo/
DSP Surround
Modes
Video
Input Type
Audio Video S-Video
Audio
Input Type
Video 2 Recorder 1 Aux CD Recorder 2 7.1 Direct
–+Standby / On
Analog
Stereo Direct
Optical
Tuner FM/AM
Video 3 L R
Digital Processing Options
Mute
Кнопка Standby/On
(Режим ожидания/включение)
Переключает блок либо в режим ожидания (при слабом свечении
свеодиодного индикатора питания), либо полностью включает его (при
ярком свечении свеодиодного индикатора). В режиме ожидания
потребляемая мощность мала. Если блок не используется, он должен
находиться в режиме ожидания.
Гнездо Phones (Наушники)
Гнездо, к которому можно подключить наушники, оснащенные штекером
диаметром 6,35 мм. Рекомендуется использовать наушники с полным
сопротивлением от 32 до 600 Ом. Примечание: При подключении
наушников, выходы на основные акустические системы и выходы с
предусилителя автоматически отключатся, при этом на наушники будет
подан стереофонический 2-канальный сигнал (смикшированный из
многоканального).
Кнопки Tuning +/- (Настройка +/-)
Используются для настройки на радиостанции диапазона FM и пропуска
предустановок в режиме тюнера.
Кнопка Mode/Store
(Режим/Сохранить)
При нажатиях на эту кнопку циклически переключаются режимы
тюнера и предустановки сохранения (дальнейшую информацию см. в
разделе «Инструкции по эксплуатации» данного руководства).
Кнопка Tuner FM/AM (Тюнер FM/AM)
Нажмите, чтобы выбрать тюнер, с которого необходимо передать сигнал
на выход 640R. Кроме того, в режиме тюнера эту кнопку можно
использовать для переключения режимов ( с FM на AM и наоборот).
Дисплей
На дисплей выводится информация о состоянии блока. Кроме того, в
дисплее находится ИК инфракрасный (ИК) датчик, принимающий
команды от пульта дистанционного управления Azur. Для того, чтобы
команды пульта принимались без ошибок, необходимо чтобы на прямой
линии, соединяющей пульт дистанционного управления и ИК-датчик
блока не было препятствий.
Кнопка DVD
Нажмите на эту кнопку, чтобы выбрать устройство-источник,
подключенное к входу DVD.
Кнопка Video 1
Нажмите на эту кнопку, чтобы выбрать устройство-источник,
подключенное к входу Video 1.
Кнопка Video 2
Нажмите на эту кнопку, чтобы выбрать устройство-источник,
подключенное к входу Video 2.
Кнопка Recorder 1
Нажмите на эту кнопку, чтобы выбрать устройство-источник,
подключенное к входу Recorder 1.
Кнопка Aux
Нажмите на эту кнопку, чтобы выбрать устройство-источник,
подключенное к входу Aux.
Кнопка CD
Нажмите на эту кнопку, чтобы выбрать устройство-источник,
подключенное к входу CD.
Кнопка Recorder 2
Нажмите на эту кнопку, чтобы выбрать устройство-источник,
подключенное к входу Recorder 2.
Кнопка 7.1 Direct
Нажмите эту кнопку, чтобы выбрать 7.1, 6.1 или 5.1-канальный источник (плеер
дисков DVD-A или SACD), подключенный к разъемам входа 7.1 Direct In.
Примечание: 640R запоминает тип аудио и видео входа и режим
обработки для входа каждого индивидуального источника. Эти
настройки вызываются всякий раз, когда выбирается источник.
Кнопка Audio input type (Тип аудиовхода)
Нажмите эту кнопку для переключения типа входа для выбранного в
данный момент источника, - с аналогового типа на цифровой
(оптический или коаксиальный) или наоборот.
Кнопка Stereo modes (Стереорежимы)
Нажмите эту кнопку, чтобы слушать источник либо с цифровой
обработкой стереосигнала, либо в режиме стерео с сабвуфером.
Кнопка Pro Logic/Neo/DSP surround modes
(Выбор режимов объемного звучания Pro Logic/Neo/DSP)
Нажмите эту кнопку, чтобы выбрать различные эффекты (Pro Logic II/IIx,
DTS Neo:6) для матрично кодированного аналогового или цифрового
сигнала, либо для пост-обработки сигнала DD/DTS (Примечание: 640R
неспособен автоматически определить такой тип сигналов,
поступающих от источника, так как в них не содержится служебной
информации о типе кодирования, - поэтому необходим выбор вручную).
Кроме того, нажимая эту кнопку, можно выбрать различные режимы
объемного звучания, полученные цифровой обработкой сигналов
некодированных стереоисточников.
Кнопка Dolby Digital/DTS surround modes
(Выбор режимов объемного звучания Dolby Digital/DTS)
Нажмите эту кнопку для выбора режимов объемного звучания Dolby
Digital или DTS (с соответствующим образом кодированным сигналом
цифрового источника). Декодирование в этих режимах возможно только
для цифровых аудиоисточников (подключенных к коаксиальным или
оптическим входам).
Кнопка Video input type (Тип видеовхода)
Нажмите эту кнопку для выбора типа видеовхода (композитный, S-Video
или компонентный видеовход), который вы желаете использовать для
выбранного в данный момент входа источника.
Кнопка Analog stereo direct
(Прямая передача аналогового стереосигнала на выход)
Нажмите эту кнопку, чтобы слушать сигнал с аналоговых входов для
источника, выбранного в данный момент без аналого-цифрового
преобразования или цифровой обработки для достижения наивысшего
возможного качества стереофонического звучания.
Регулятор Volume (Громкость)
Используется для увеличения или уменьшения уровня громкости на
выходах 640R.
Кнопка Mute (Отключение звука)
Нажмите эту кнопку, чтобы отключить звук на основных выходах 640R и
выходах с предусилителя. Нажмите кнопку снова, чтобы вновь
включить звук.
Кнопка источника Video 3
Нажмите эту кнопку, чтобы выбрать видеокамеру или игровую
приставку, подключенную к разъемам входа Video 3.
Разъемы входа Video 3
С помощью этих разъемов к 640R можно подключить видеокамеру,
видеорекордер или игровую приставку. Имеются аудио/видео и
цифровые оптические входы.
