Celestron PowerSeeker 80 EQ [4/15] Сборка телескопа

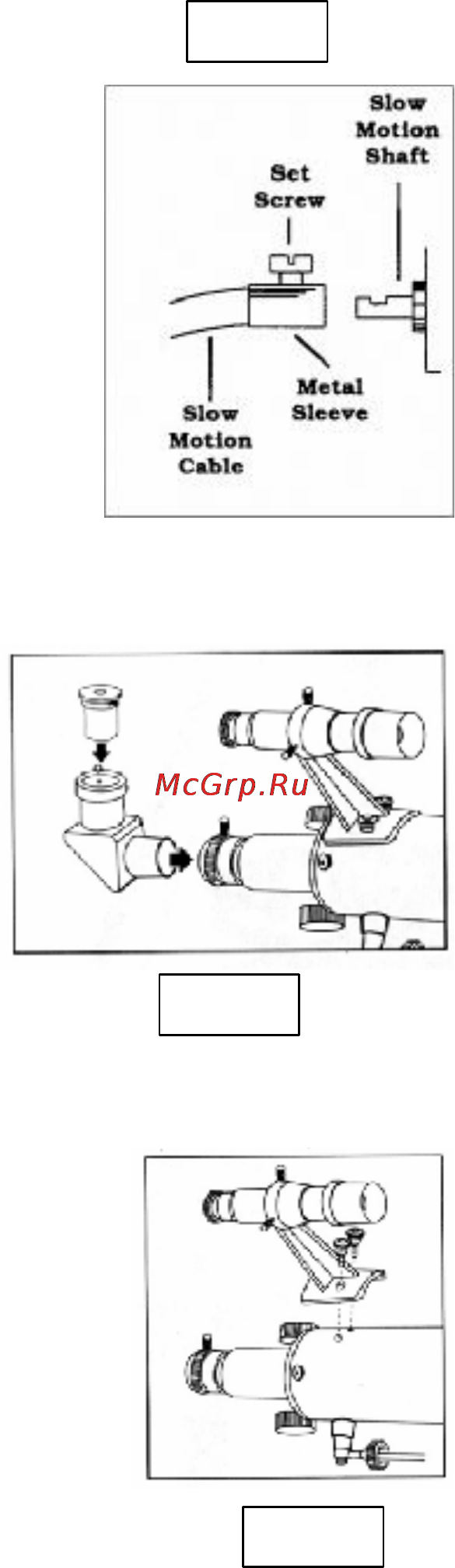

![Celestron PowerSeeker 80 EQ [4/15] Сборка телескопа](/views2/1029356/page4/bg4.png)
- 4 -
Рис. 2
Рис. 3
Сборка телескопа
1. Телескоп PowerSeeker 80 EQ поставляется в следующей комплектации:
a. Тренога с центральной стяжкой
b. Оптическая труба с кольцевыми крепежными хомутами
c. Экваториальная монтировка
d. Два окуляра с посадочным диаметром 1¼ дюйма
e. Диагональное зеркало 90°
f. Искатель 5х24
g. Линза Барлоу 3х
h. Противовес
i. Ось противовесов
j. Два тросика для механизмов тонких движений
k. Полочка для дополнительных аксессуаров
l. CD-ROM с программой-планетарием «The Sky»
2. Для установки треноги расставьте ее ножки до упора и выдвиньте
их на 15-20 см. Зафиксируйте их стопорными винтами,
расположенными в нижней части каждой опоры.
3. Установите полочку для принадлежностей на стяжку треноги, и
навинтите ее на шпильку, расположенную в центре стяжки.
4. Возьмите экваториальную монтировку и вставьте ее основание в
отверстие в центре посадочной площадки треноги. Вкрутите
фиксирующий винт с шайбой в нижнюю часть площадки и
отверстие в основании монтировки.
5. Закрутите винты установки по широте в монтировку, зажав ими
внутреннюю часть корпуса так, чтобы монтировка не качалась
вверх-вниз.
6. Возьмите ось противовеса и противовес. Вкрутите ось
противовеса концом с нарезкой в ось склонений
экваториальной монтировки. Выверните предохранительный
винт с шайбой из другого конца оси противовеса. Ослабьте
стопорный винт на противовесе так, чтобы он освободил
отверстие в его центре. Наденьте противовес до половины
оси и закрепите его стопорным винтом. Выверните
предохранительный винт с шайбой из другого конца оси
противовеса.
7. Наденьте тросики тонкой настройки хромированным наконечником на
ось шестерни экваториальной монтировки (рис. 1). Длинный тросик
крепится к оси прямого восхождения, короткий – к оси склонений.
8. Снимите крыльчатые гайки со шпильки, расположенной в нижней
части кольцевого хомута оптической трубы. Установите трубу
телескопа на экваториальную монтировку, продев шпильки в
отверстия в верхней ее части. Тросик привода тонких движений по
оси склонений должен быть направлен в сторону фокусировочного
узла телескопа. Зафиксируйте телескоп гайкой.
9. Снимите пластмассовую заглушку с фокусировочного узла. Ослабьте
зажимной винт так, чтобы он освободил гнездо для диагонального
зеркала. Вставьте поворотное зеркало хромированным наконечником
в фокусировочный узел и затяните зажимной винт.
10. Ослабьте зажимной винт на диагональном зеркале так, чтобы он освободил
окулярную трубку. Вставьте 20-мм окуляр хромированным наконечником в поворотное
зеркало и затяните зажимной винт (рис. 2).
Рис. 1
