Celestron PowerSeeker 80 EQ [5/15] Балансировка по полярной оси
![Celestron PowerSeeker 80 EQ [5/15] Балансировка по полярной оси](/views2/1029356/page5/bg5.png)
- 5 -
Рис. 4
11. Возьмите искатель. Снимите гайки с насечкой со шпилек, расположенных на трубе рядом с
фокусировочным узлом. Установите оправу искателя на шпильки и закрепите ее гайками.
Большая линза искателя должна быть направлена в сторону верхнего конца трубы (рис. 3).
12. Снимите крышку с линзы объектива телескопа.
Юстировка искателя
1. В светлое время суток выберите какой-либо удаленный наземный объект и наведите на него
телескоп, используя окуляр с наименьшим увеличением.
2. Теперь посмотрите в искатель, обратив внимание на то, где расположен выбранный объект.
3. Не изменяя положения оптической трубы, поворачивайте регулировочные винты,
расположенные вокруг оправы искателя, до тех пор, пока выбранный объект не попадет в
перекрестие искателя.

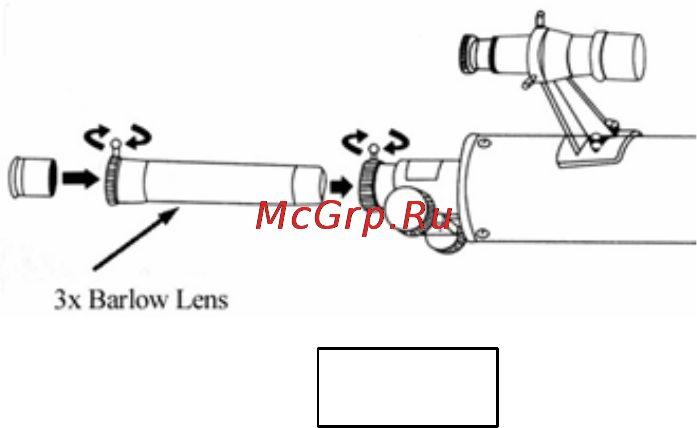

Использование линзы Барлоу
В комплект поставки телескопа также включена линза Барлоу
3x, позволяющая повысить увеличение каждого окуляра в три
раза (см. раздел "Увеличение"). Она устанавливается
непосредственно в фокусировочный узел. Для начала
выберите окуляр с малым увеличением, например 20мм, и
вставьте его в линзу (рис. 4).
Работа с телескопом
Наведение телескопа
Для поворота оптической трубы:
1. Вращать телескоп по оси склонений (север – юг) можно двумя способами. Для грубой
наводки ослабьте рукоятку поворота по оси склонений (рис. 10) и поверните трубу, затем
снова затяните рукоятку, чтобы зафиксировать трубу в желаемом положении. Для тонкой
наводки используется тросик регулировки по оси склонений. Он обеспечивает угол вращения
в пределах 30°. Для поворота телескопа с его помощью усилие применять запрещается,
если механизм достиг конечной точки вращения. В данном случае необходимо ослабить
рукоятку поворота по оси склонений и вручную повернуть телескоп с небольшим запасом,
после чего затянуть рукоятку и завершить настройку, вращая тросик регулировки в обратном
направлении.
2. Вращать телескоп по полярной оси (восток – запад) можно двумя способами. Для грубой
наводки ослабьте рукоятку поворота по оси прямого восхождения (рис. 11) и поверните
трубу, затем снова затяните рукоятку, чтобы зафиксировать трубу в желаемом положении.
Тонкая наводка осуществляется вращением тросика регулировки по оси прямого
восхождения. В отличие от механизма настройки по оси склонений, он обеспечивает полный
поворот на 360°.
Балансировка по полярной оси
Для обеспечения плавного вращения телескопа по обеим осям необходимо произвести его
балансировку. Точная балансировка особенно важна для обеспечения корректной работы
дополнительных приводов слежения за объектами.
Для балансировки телескопа по полярной оси поверните ось противовеса параллельно земле
(горизонтально) (рис. 5). Плавно ослабьте рукоятку поворота по прямому восхождению и проверьте,
не отклоняется ли оптическая труба вверх или вниз. Балансировка производится перемещением
противовеса по оси до тех пор, пока она не достигнет равновесия параллельно земле, после чего
противовес фиксируется стопорным винтом.
