DIR-825/AC Беспроводной двухдиапазонный гигабитный маршрутизатор AC1200
с поддержкой 3G/CDMA/LTE и USB-портом
Руководство пользователя
Обзор маршрутизатора
Внешний вид устройства
Верхняя и передняя панели

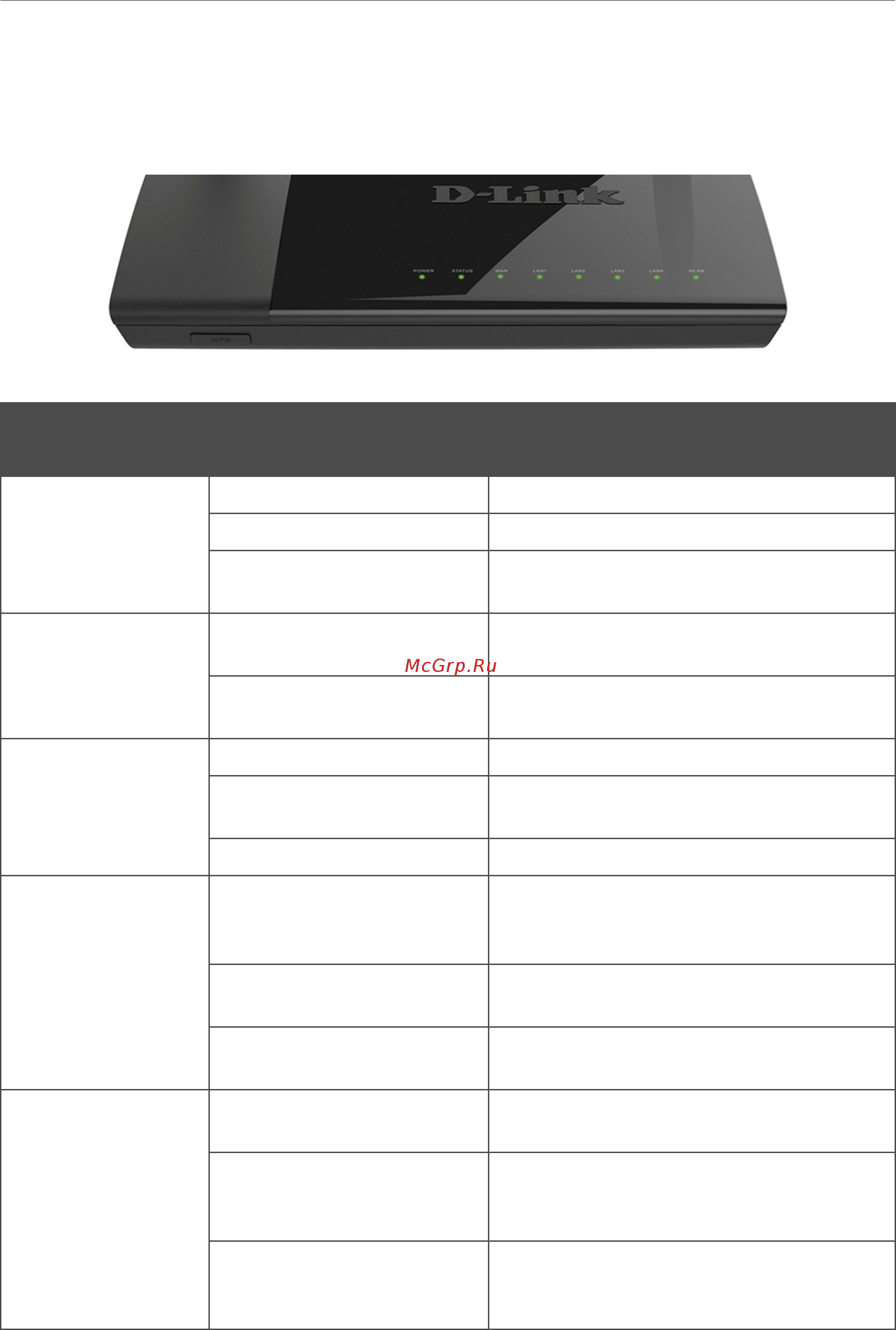

Рисунок 1. Вид верхней панели DIR-825/AC.
Светодиодный
индикатор
Режим Значение
POWER
Горит постоянно (зеленый)
Питание включено.
Не горит
Питание отключено.
Мигает (синий)
Попытка установки Wi-Fi-соединения с
помощью функции WPS.
STATUS
Горит постоянно (зеленый)
Подключение к сети Интернет
установлено.
Горит постоянно (красный)
Подключение к сети Интернет не
установлено.
WAN
Горит постоянно (зеленый)
Кабель подключен к порту.
Мигает (зеленый)
WAN-интерфейс активен (трафик в
одном из направлений).
Не горит
Кабель не подключен.
LAN 1-4
Горит постоянно (зеленый)
Устройство (компьютер) подключено к
соответствующему порту, соединение
установлено.
Мигает (зеленый)
Соответствующий LAN-порт активен
(трафик в одном из направлений).
Не горит
Кабель не подключен к
соответствующему порту.
WLAN
Горит постоянно (зеленый)
Беспроводная сеть диапазона 2,4 ГГц
включена, диапазона 5 ГГц – выключена.
Горит постоянно (красный)
Беспроводная сеть диапазона 5 ГГц
включена, диапазона 2,4 ГГц –
выключена.
Горит постоянно
(оранжевый)
Беспроводная сеть диапазона 2,4 ГГц и
беспроводная сеть диапазона 5 ГГц
включены.
Страница 14 из 234
