DIR-825/AC Беспроводной двухдиапазонный гигабитный маршрутизатор AC1200
с поддержкой 3G/CDMA/LTE и USB-портом
Руководство пользователя
Обзор маршрутизатора
Задняя панель

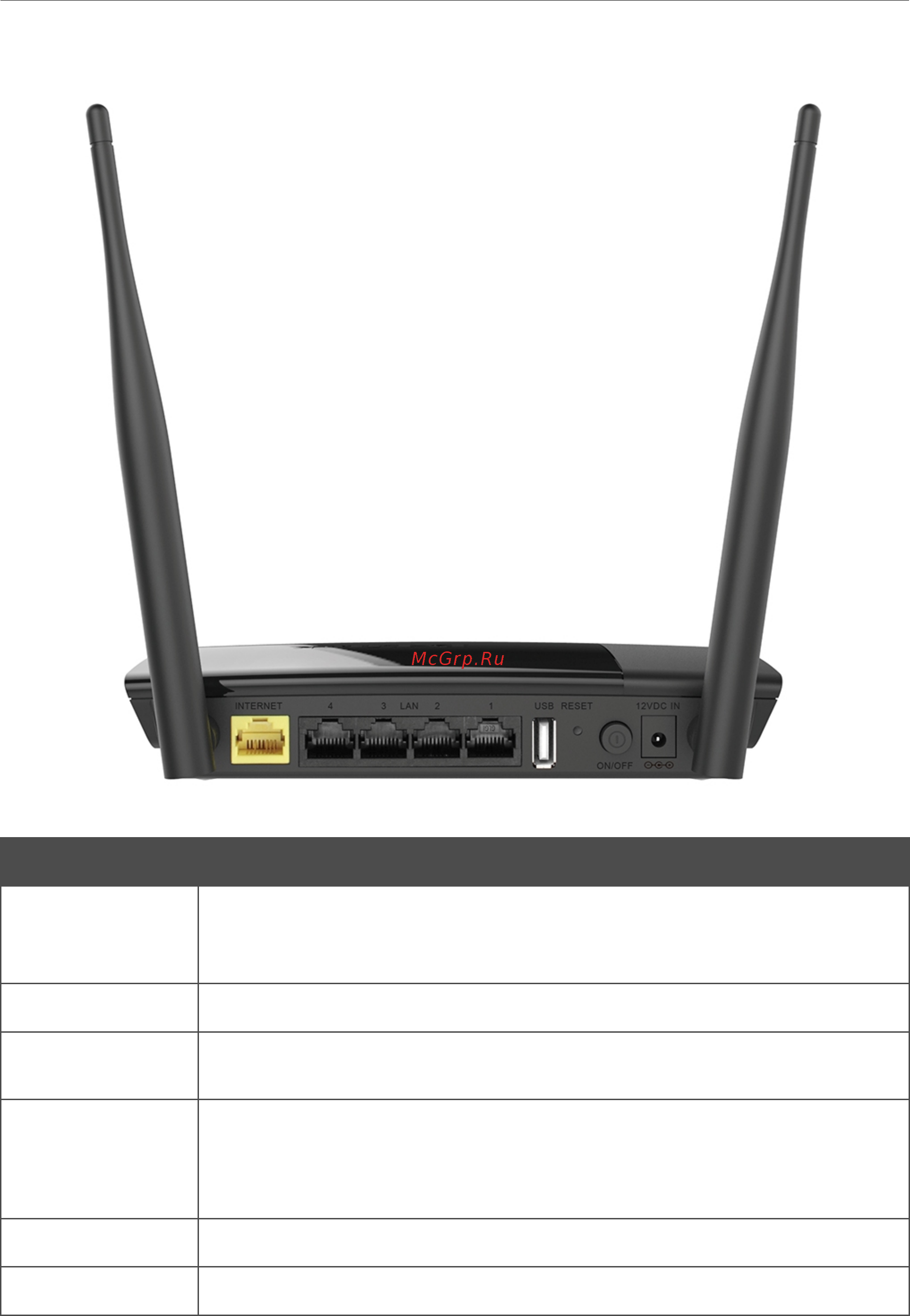

Рисунок 2. Вид задней панели DIR-825/AC.
Порт Описание
INTERNET
Порт для подключения к выделенной Ethernet-линии или подключения
кабельного или DSL-модема (рекомендуется использовать кабель,
входящий в комплект поставки).
LAN 1-4 4 Ethernet-порта для подключения компьютеров или сетевых устройств.
USB
Порт для подключения USB-устройства (модема, накопителя,
принтера).
RESET
Кнопка для сброса настроек к заводским установкам.
Для восстановления заводских установок необходимо нажать и
удерживать 10 секунд (при включенном устройстве).
ON/OFF
Кнопка для включения/выключения маршрутизатора.
12VDC IN
Разъeм питания.
Также маршрутизатор оборудован двумя внешними несъемными Wi-Fi-антеннами.
