DIR-825/AC Беспроводной двухдиапазонный гигабитный маршрутизатор AC1200
с поддержкой 3G/CDMA/LTE и USB-портом
Руководство пользователя
Настройка маршрутизатора
ГЛАВА 4. НАСТРОЙКА МАРШРУТИЗАТОРА
Мониторинг

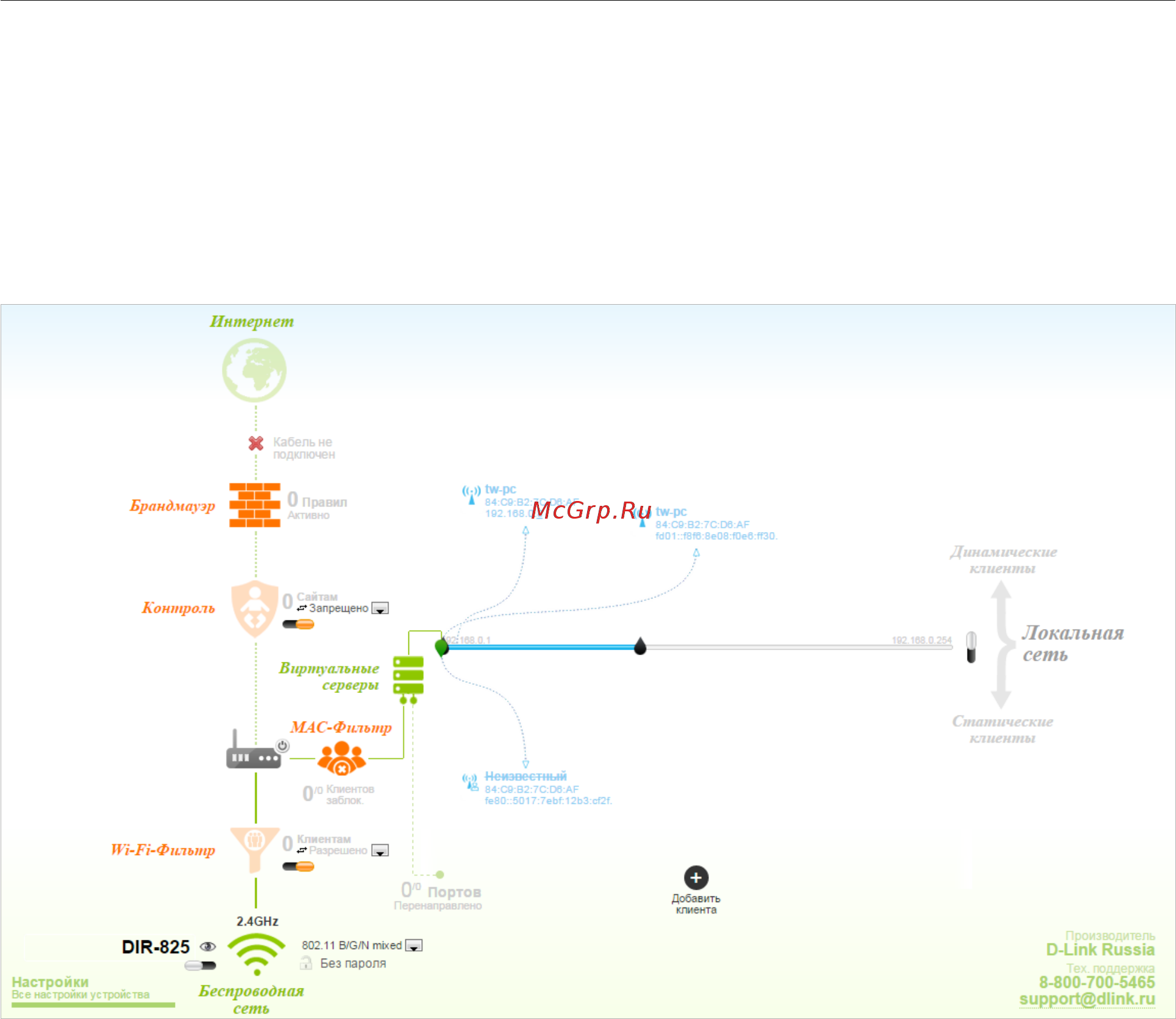

На странице представлена интерактивная схема, наглядно демонстрирующая настройки
маршрутизатора и структуру локальной сети.
Рисунок 22. Страница Мониторинг.
На странице Мониторинг Вы также можете изменить основные параметры
маршрутизатора. Чтобы обратиться к расширенным настройкам маршрутизатора, нажмите
ссылку Все настройки устройства в левом нижнем углу страницы. Подробное описание
каждой функции смотрите в соответствующем разделе данного руководства пользователя.
Страница 41 из 234
