DIR-825/AC Беспроводной двухдиапазонный гигабитный маршрутизатор AC1200
с поддержкой 3G/CDMA/LTE и USB-портом
Руководство пользователя
Настройка маршрутизатора

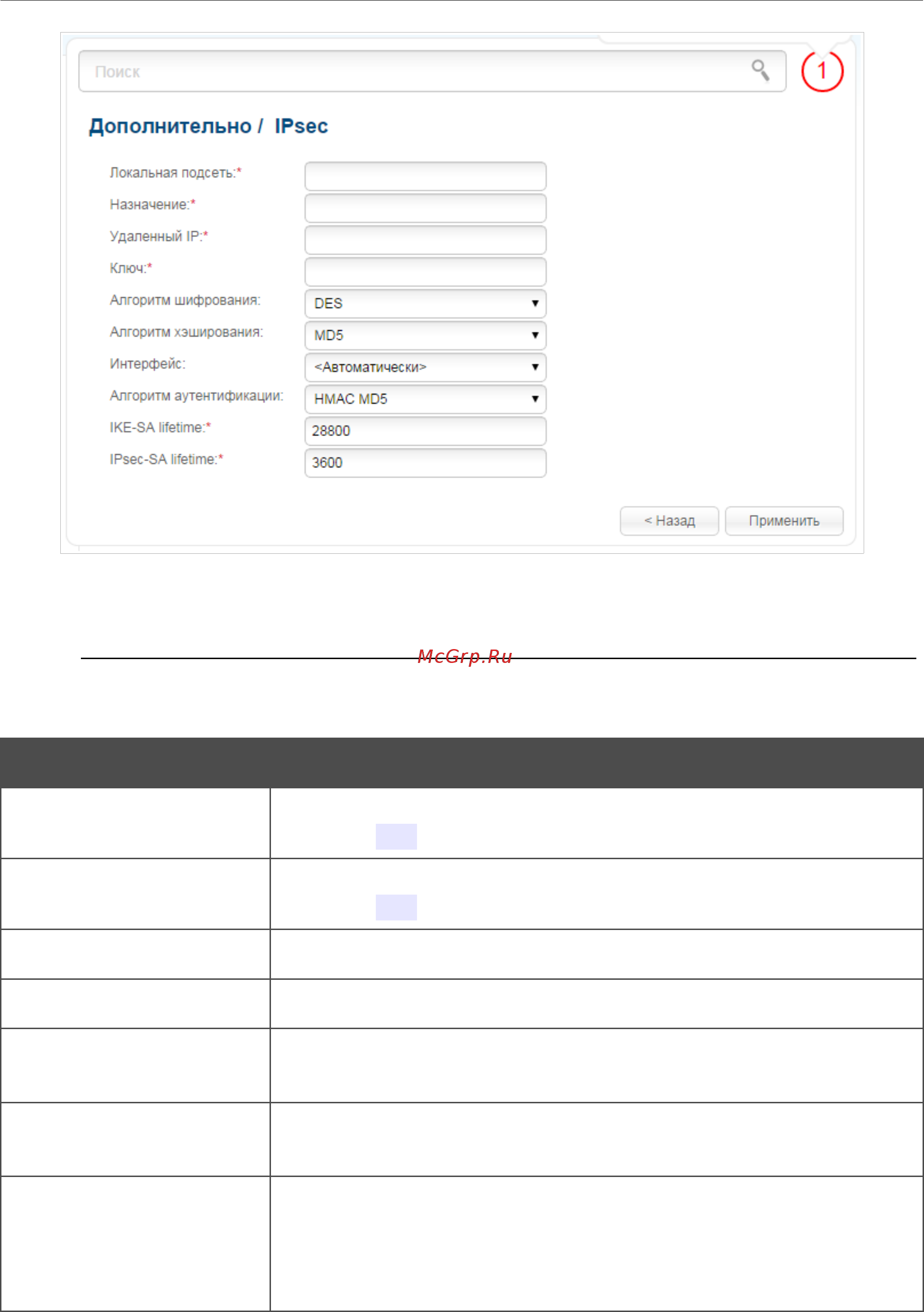

Рисунок 135. Страница добавления VPN-тоннеля.
!
Настройки должны быть одинаковыми для обоих устройств, организующих тоннель.
Вы можете задать следующие параметры:
Параметр Описание
Локальная подсеть
IP-адрес и маска локальной подсети. Для задания IP-адреса узла
добавьте /32.
Назначение
IP-адрес и маска удаленной подсети. Для задания IP-адреса узла
добавьте /32.
Удаленный IP
IP-адрес VPN-шлюза удаленной сети.
Ключ
Ключ для взаимной аутентификации сторон.
Алгоритм
шифрования
В раскрывающемся списке выберите алгоритм шифрования.
Алгоритм
хэширования
В раскрывающемся списке выберите алгоритм хэширования.
Интерфейс
Выберите WAN-соединение, через которое будет проходить
тоннель. При выборе значения <Автоматически> будет
использовано соединение, определенное как шлюз по
умолчанию.
Страница 179 из 234
