Установка противовесов

Монтировка телескопов Omni оснащена двумя противовесами (3.2 кг и 1.8 кг). Для их установки:

1. Сориентируйте монтировку так, чтобы штанга противовесов была направлена к земле.

2. Ослабьте винт – фиксатор на боковой части противовеса (неважно, какой противовес

устанавливать первым) с тем, чтобы этот винт не входил в центральное отверстие для штанги

и не мешал установке.

3. Наденьте противовес на штангу (рис. 2-7).

4. Затяните винт-фиксатор, чтобы противовес надежно фиксировался на штанге.

5. Таким же образом установите второй противовес.

6. Установите предохранительный винт на законцовку штанги и затяните его.

Установка ручек тонких движений

Монтировка телескопов Omni оснащена двумя ручками тонких движений для коррекции

наведения телескопа по осям прямого восхождения и склонения. Для установки ручек:

1. Найдите две ручки (одна из них длиннее

другой и предназначена для оси прямых

восхождений). Убедитесь, что винт-фиксатор

на ручке не мешает ее установке.

Используйте крестообразную отвертку.

2. Сориентируйте ручку и вал оси прямых

восхождений телескопа так, чтобы их

плоские части совпадали.

3. Наденьте ручку прямых восхождений на вал.

Креплений (валов) для ручки прямых

восхождений два - по одной с каждой

стороны монтировки. Они работают

одинаково, можно использовать любую из

них, как будет удобнее, - при необходимости

можно переставить ручку на вал с другой

стороны.

4. Затяните винт- фиксатор на ручке прямого

восхождения, закрепив ее на оси.

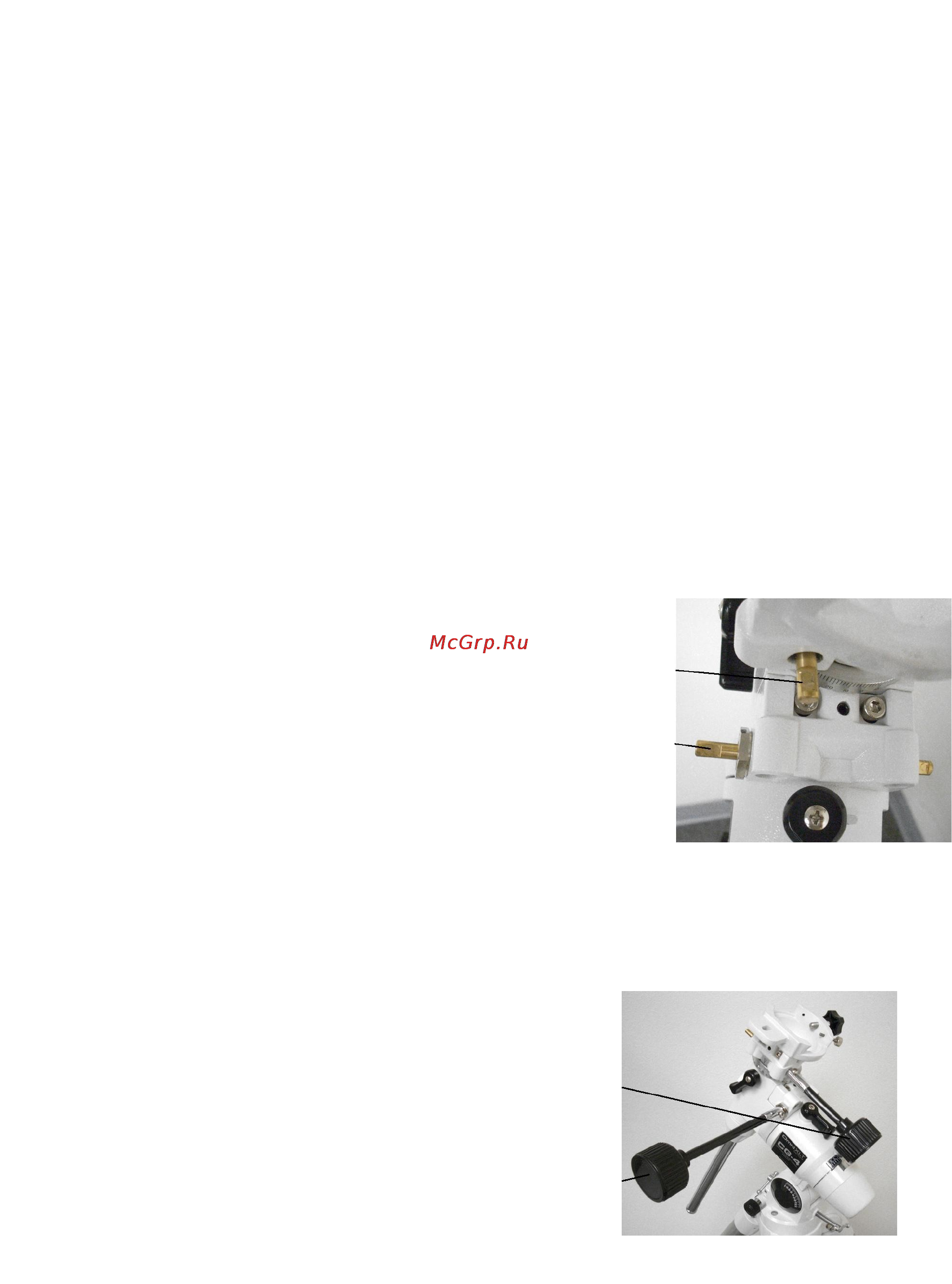

Вал склонений

Вал прямых восх.

Рис.2-8 а

Ручка

склонений

Ручка прямых

восхождений

Рис. 2-8 б
