Юстировка рефракторов
Юстировка - процесс установки соосности оптических
элементов телескопа. Для телескопа- рефрактора юстировка
означает установку точной соосности объектива и окуляра.
Юстировка производится на заводе- изготовителе
телескопа. Телескопы–рефракторы, как правило, весьма
устойчивы к разъюстировке и повторная юстировка
требуется крайне редко – например, после перевозки
телескопа при грубом обращении с ним (удары и т.д.).
Оправа объективов телескопов серии Omni оснащена
юстировочными винтами, что позволяет провести
юстировку в домашних условиях.
Тест на необходимость юстировки телескопа проводится
ночью по звездам. Желательно проводить тест в ясную ночь
со спокойной атмосферой. Рекомендуется выждать 15-30
минут для достижения термостабилизации оптики
телескопа.
Выберите яркую звезду и установите ее в поле зрения
телескопа. Используйте окуляр большой кратности
( увеличение должно составить 1.5-2 диаметра объектива в
миллиметрах) Перемещая фокус, изучите картину
дифракционных колец звезды в положении «перед
фокусом» и «за фокусом». Если дифракционные кольца ровные и концентрические (рис. 7-2), то юстировка
телескопа не требуется.
Для того, чтобы удерживать звезду в поле зрения, следует включить часовой привод телескопа (если
телескоп не оборудован приводом, юстировка проводится по Полярной звезде).
Снимите с объектива бленду - противоросник, если она установлена. Найдите три винта-фиксатора на
оправе объектива. Эти винты крепят объектив к трубе и не должны извлекаться. Рядом с каждым из этих
винтов расположен более короткий винт с шестигранной головкой. Это юстировочный винт, всего их три.
Юстировочные винты позволяют наклонять оправу объектива по отношению к трубе (рис.7-1). Для
проведения юстировки следует слегка ослабить винт-фиксатор и поворачивать (ввинчивая или вывинчивая)
юстировочный винт. Затем следует затянуть винт-фиксатор. Юстировка производится поворотами каждого
винта из трех по очереди. Как правило, для начала юстировки достаточно поворота юстировочного винта
на 1/8 от его полного оборота, максимальное значение - 1/2 - ¾ оборота. Не извлекайте винты –
фиксаторы и не поворачивайте их более чем на -1-2 оборота!
Установите яркую звезду в центр поля зрения. Используйте окуляр большой
кратности с малым фокусным расстоянием - 4-6 мм. Юстировку удобно производить
вдвоем, в этом случае можно поворачивать юстировочные винты, сообразуясь с
командами наблюдателя, находящегося у окуляра. Начните с ослабления винта –
фиксатора и затягивания юстировочного винта. При отсутствии эффекта попробуйте
повернуть другие винты из трех.
После первой юстировки снова установите звезду в центр поля зрения. Затем
обратите внимание на симметричность картины дифракционных колец в положении
«перед фокусом» и «за фокусом». Поворотами винтов добейтесь концентрической
картины дифракционных колец (может потребоваться поворот двух винтов из трех в
различной их конфигурации). Не следует слишком сильно затягивать винты-
фиксаторы!
Винт-фиксатор
(крестовая головка)
Юстировочный
винт (6-гранная
головка)

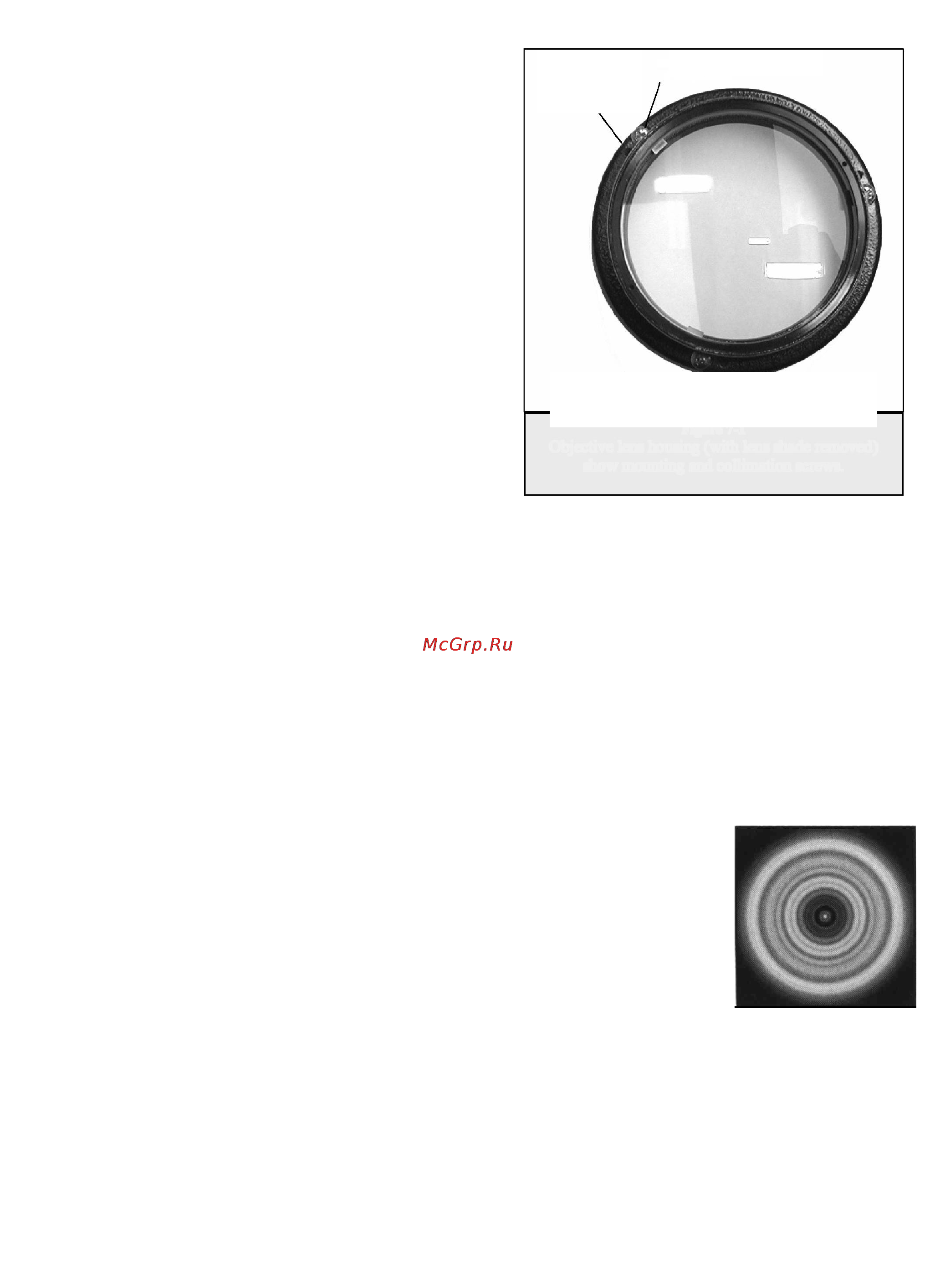

Рис.7-1
Оправа объектива (показаны винты-
фиксаторы и юстировочные винты).
Рис. 7-2
Рисунок колец
концентрический,
юстировка
правильная
