Юстировка телескопа Шмидта - Кассегрена
Телескоп поставляется с заводской юстировкой. Юстировка в домашних условиях
требуется только в том случае, если заводская юстировка нарушена вследствие
грубого обращения с телескопом (удар, падения и т.д.). В телескопах Шмидта-
Кассегрена единственный элемент, который может юстироваться - это вторичное
зеркало, и юстировка представляет собой изменение его наклона.
Для юстировки потребуется яркий источник света - например, яркая звезда вблизи
зенита, что снизит влияние атмосферной дисторсии. Следует включить часовой
привод телескопа (поставляется отдельно) – либо выбрать для юстировки Полярную
звезду.

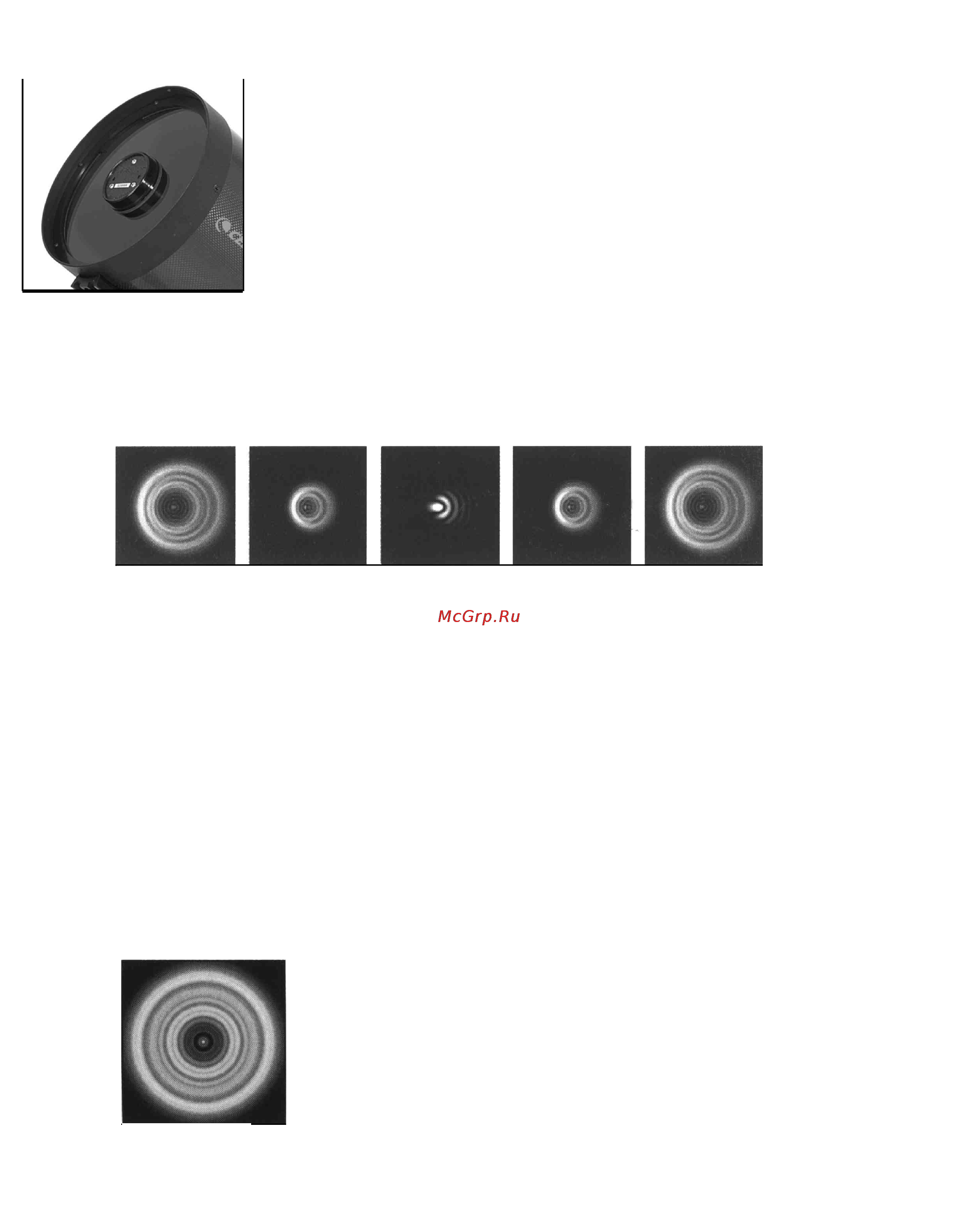

Три юстировочных винта на оправе вторичного зеркала.
Перед началом юстировки подождите порядка 45 минут до достижения телескопом термостабилизации с
окружающей атмосферой.
Установите звезду в центр поля зрения. Используйте окуляр с фокусным расстоянием в 12-6 мм (средняя-
высокая кратность). Исследуйте дифракционную картину звезды в положении «перед фокусом» и «за
фокусом», обращая внимание на ее симметричность. Если вы увидите характерное смещение звезды в одну
сторону, то телескоп требует юстировки.
Рис. 7-4 Дифракционная картина асимметрична, затемнение смещено влево.
Требуется юстировка.
Для юстировки необходимо вращать (затягивать) юстировочный винт (винты, рис. 7-3), смещая
видимое изображение звезды в сторону смещения. Вращать винт нужно медленно, на 1/6 - 1/8
оборота. После коррекции винтами следует возвращать звезду в центр поля зрения.
Ниже описана простая процедура юстировки:
1. Используя окуляр высокой кратности, расфокусируйте яркую звезду до появления дифракционной
картины с затемнением в центре (рис. 7-4). Обратите внимание на смещение (асимметрию) картины
колец.
2. Поместите палец на край трубы телескопа (не касаясь пластины корректора). Тень от пальца должна
быть видна в окуляр. Проведите пальцем вокруг трубы телескопа с тем, чтобы тень была видна ближе
всего к самой узкой части колец (т.е. в направлении смещенной зоны дифракционной картины).
3. Найдите юстировочный винт, который находится ближе всего к пальцу. Юстировку нужно начать с
него (если палец находится между двумя винтами, то юстировочным будет винт в противоположной
стороне).
4. Сместите расфокусированное изображение звезды на край поля зрения в том же направлении, куда
смещено центральное затемнение.
5. Глядя в окуляр, медленно поворачивайте винт. Как правило, достаточно
поворота на 1/10 оборота винта для того, чтобы стали видны изменения в
картине. Если звезда смещается из поля зрения в том направлении, куда
смещено центральное затемнение, то направление вращения винта неверное.
Поверните винт в другую сторону, чтобы звезда смещалась в сторону центра
поля зрения.
6. Если при юстировке вам покажется, что винты слишком ослаблены, затяните
винты с противоположной стороны. Если винты слишком сильно затянуты-
ослабьте их.
7. Когда звезда будет в центре поля зрения, проверьте концентричность колец. Если
центральное затемнение смещено , поворотами винтов добейтесь его положения в
центре, на оси колец. Картина должна быть симметричной как перед фокусом,
Рис. 7-5 Рисунок
колец
концентрический,
юстировка
правильная
