таким образом, гораздо больше света. Благодаря
внутреннему отражению света даже телескоп с
фокусным расстоянием в 1000 мм остается вполне
компактным и транспортабельным. В то же время
телескопы системы Ньютона требуют несколько
большего технического обслуживания из-за того, что
во время наблюдений главное зеркало остается
открытым и на него попадает пыль. Кроме того, у
телескопа-рефлектора необходимо периодически
проверять юстировку оптических элементов. Тем не
менее, эти незначительные недостатки никак не
сказываются на популярности этого наиболее
экономичного типа телескопов.
Рис. 3-2. Ход световых лучей в телескопе-рефлекторе системы Ньютона.
В телескопе системы Шмидта - Кассегрена используется комбинация линз и зеркал: такой телескоп называют
зеркально-линзовой системой. Эта оптическая схема позволяет создавать телескопы большого диаметра при
малой длине трубы, что делает их особенно удобными. Система Шмидта-Кассегрена состоит из пластины-
корректора, сферического главного зеркала, и вторичного зеркала. Свет проходит между оптическими
элементами три раза.
Внутри трубы находится цилиндрическая бленда-отсекатель для предотвращения попадания рассеянного
паразитного света в окуляр телескопа.

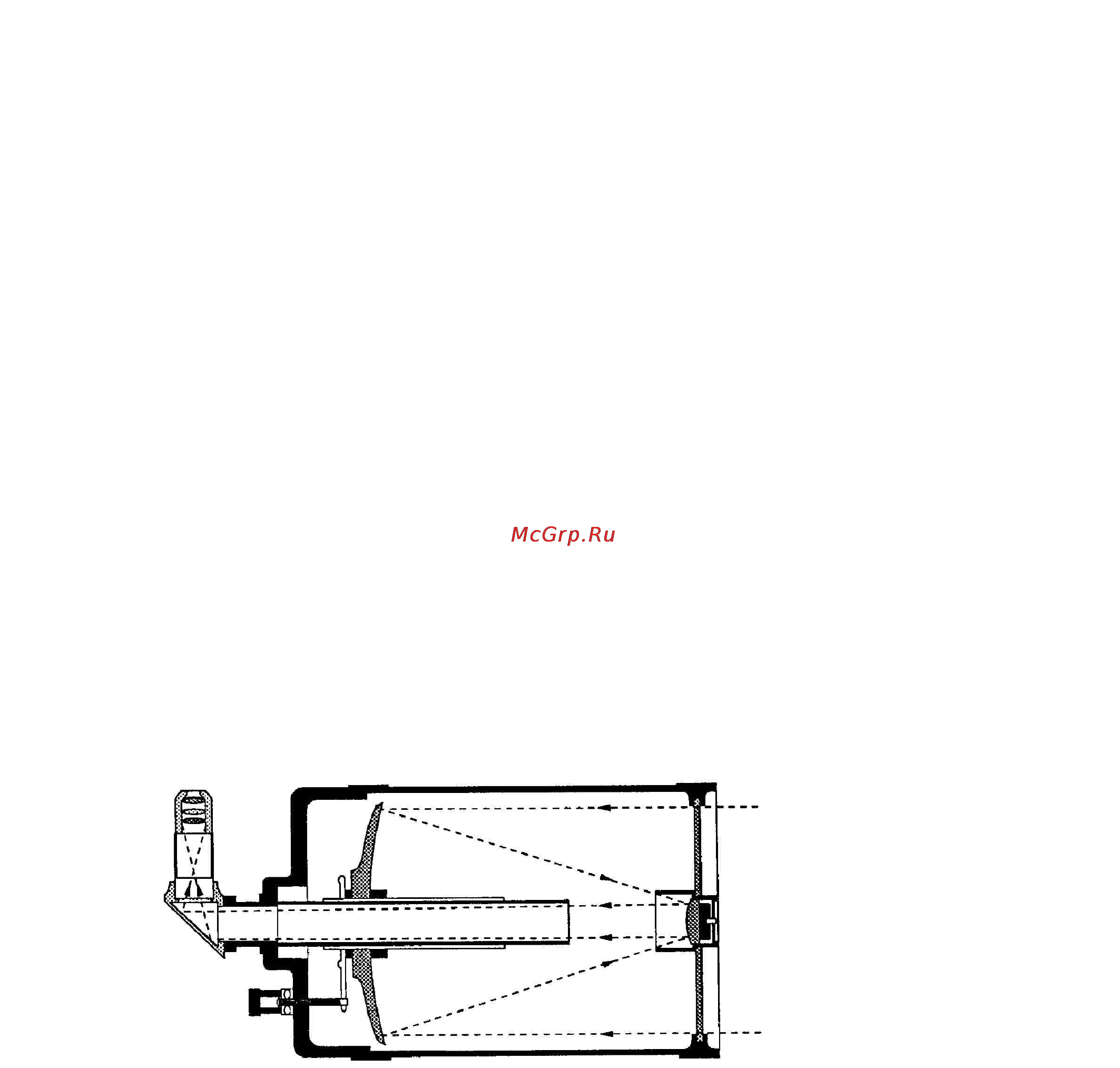

Рис. 3-3. Ход световых лучей в телескопе системы Шмидта- Кассегрена
Содержание
- Инструкция по эксплуатации 2
- Телескопы omni xlt 2
- Содержание 3
- Введение 5
- Рис 1 1 рефрактор omni xlt 102 6
- Рис 1 2 рефлектор ньютона omni xlt 150 7
- Рис 1 3 телескоп шмидта кассегрена omni xlt 127 8
- Сборка 9
- Сборка и установка штатива 9
- Установка экваториальной монтировки 10
- Установка площадки для аксессуаров 12
- Установка штанги противовесов 12
- Установка противовесов 14
- Установка ручек тонких движений 14
- Установка трубы телескопа на монтировку 15
- Установка визуального адаптера 16
- Установка искателя 16
- Установка диагональной призмы 17
- Установка окуляров 17
- Балансировка по оси прямого восхождения 18
- Наведение телескопа 18
- Балансировка по оси склонения 20
- Настройка экваториальной монтировки 22
- Настройка монтировки по высоте 23
- Основные сведения о телескопах 25
- Ориентация изображения 27
- Фокусировка 30
- Увеличение 31
- Юстировка искателя 31
- Общие рекомендации по проведению наблюдений 32
- Поле зрения 32
- Основы астрономии 33
- Установка по полярной звезде 35
- Установка полярной оси монтировки с помощью широтной шкалы 35
- Поиск северного полюса мира 36
- Настройка полярной оси методом дрейфа оси склонений 38
- Настройка координатного круга прямых восхождений 40
- Использование верньерной шкалы прямых восхождений 41
- Астрономические наблюдения 42
- Наблюдение объектов дальнего космоса 43
- Условия видимости 43
- Использование диафрагмирования апертуры в рефракторах 44
- Астрономическая фотография 45
- В таблице даны приблизительные величины точные параметры выдержек подбираются опытным путем 47
- Данный вид съемки используется главным образом для получения фотографий объектов с малыми угловыми размерами планет и деталей поверхности луны для получения достаточно крупных изображений планет требуется большое увеличение съемка производится через окуляр телескопа может потребоваться использование линзы барлоу увеличивающей фокусное расстояние а в телескопах шмидта кассегрена теле экстендер в этом случае теле экстендер 93643 устанавливается в визуальный адаптер телескопа а зеркальная цифровая камера присоединяется к нему через т адаптер и т кольцо компактная цифровая камера может крепиться к окулярной части телескопа с помощью универсального адаптера 47
- Данный вид съемки используется для фотографирования слабых объектов таких как галактики туманности и звездные скопления их угловой размер достаточен для фотографирования в прямом фокусе но низкая поверхностная яркость требует длительных экспозиций от минут до часов что делает съемку таких объектов непростой задачей этот вид съемки предъявляет достаточно высокие требования к точности работы часового привода телескопа установки полярной оси характеристикам камеры и опыту наблюдателя в частности требует знания навыков гидирования 47
- Для гидирования можно использовать и гидирующий окуляр с подсветкой креста нитей компания celestron выпускает гидирующий окуляр micro guide eyepiece 94171 47
- Для интересующихся техникой съемок с длительными экспозициями мы рекомендуем ознакомиться со специальной литературой или ресурсами в сети интернет посвященными астрофотографии 47
- Ниже приводится таблица рекомендуемых выдержек для фотографирования планет с использованием окуляра 10мм выдержки даны в секундах или долях секунды 47
- Одним из методов съемки с длительными экспозициями для телескопов шмидта кассегрена является использование внеосевого гида он позволяет вести съемку и гидирование одновременно celestron выпускает внеосевой гид radial guider 94176 камера крепится к внеосевому гиду через т кольцо 47
- При съемке через окуляр телескопа при использовании зеркальной камеры вибрация от подъема зеркала или при нажатии на кнопку спуска затвора может смазать изображение в этом случае следует использовать функцию предварительного подъема зеркала пульт дистанционного управления камерой или автоспуск 47
- Съемка в прямом фокусе с длительными экспозициями 47
- Съемка через окуляр телескопа телескопы шмидта кассегрена 47
- Юстировка рефракторов 50
- Юстировка телескопа шмидта кассегрена 51
- Юстировка телескопа системы ньютона 53
- Дополнительные аксессуары 56
- Внимание технические характеристики могут быть изменены производителем без предварительного уведомления 60
- Технические характеристики 60
