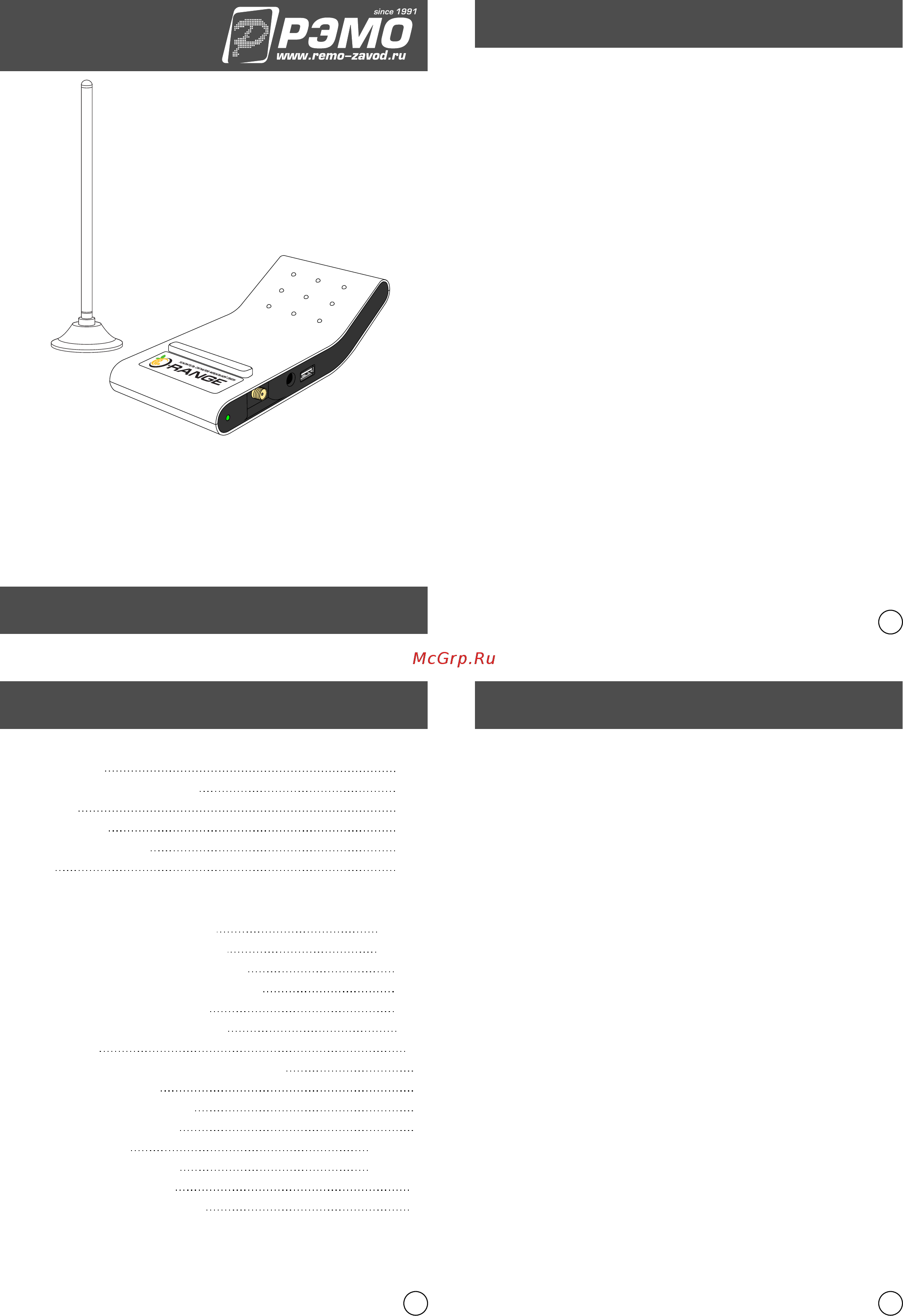

Рэмо Orange 900 Инструкция по эксплуатации онлайн
Усилитель сигналов
мобильной связи
ORANGE-900
Уважаемый покупатель!
Благодарим Вас за то, что Вы приобрели усилитель сигналов мобильной связи
ORANGE-900 завода «РЭМО».
Перед началом использования просим Вас внимательно ознакомиться с
руководством пользователя и сохранить его для консультаций в будущем.
Также рекомендуем посетить сайт: orange.remo-zavod.ru
ÎÁÙÈÅ ÑÂÅÄÅÍÈß
ÕÀÐÀÊÒÅÐÈÑÒÈÊÈ È ÊÎÌÏËÅÊÒÀÖÈß ÓÑÒÐÎÉÑÒÂÎ È ÎÑÎÁÅÍÍÎÑÒÈ ÓÑÈËÈÒÅËß
ÐÓÊÎÂÎÄÑÒÂÎ ÏÎËÜÇÎÂÀÒÅËß
Усилитель Orange-900 предназначен для повышения качества сигнала
мобильных сетей стандарта 2G GSM (GSM900) внутри помещений.
Усилитель представляет собой систему из двух узлов: приёмо-передающей
антенны и базового модуля. Антенна размещается в зоне наличия 2G сигнала
(как правило, у окна), а базовый модуль в месте расположения вашего теле-
фона, смартфона или другого устройства. Соединяется антенна с базовым
модулем с помощью коаксиального кабеля.
Используя усилитель Вы сможете обеспечить уверенный сигнал 2G сети
(GSM900) в радиусе до 5 метров вокруг базового модуля. Это эквивалентно
зоне покрытия площадью 75 кв.м.
Усилитель Orange-900 совместим с любыми устройствами, оснащенными
GSM900 модулем (телефоны, смартфоны, роутеры, ноутбуки, USB-модемы,
планшетные компьютеры).
Использование Orange-900 значительно улучшает качество радиосвязи
между базовой станцией оператора и GSM модулем вашего устройства, что
позволяет добиться устойчивой голосовой связи, а в случае необходимости и
обеспечить передачу данных в стандарте GPRS.
Улучшения качества радиосвязи позволяет GSM модулю снизить мощность и
уменьшить уровень облучения абонента до безопасного: ведь как известно,
чем хуже связь с базовой станцией в месте приема, тем выше мощность
излучения GSM модуля.
Усилитель сигналов мобильной связи Orange-900 позволяет продлить время
работы вашего телефона от одной зарядки аккумулятора, а в случае
необходимости и подзарядить его благодаря имеющемуся на боковой
поверхности корпуса USB-разъему.
2
3 4
КОМПЛЕКТ ПОСТАВКИ
Антенна с кабелем
Базовый модуль (модуль покрытия)
Блок питания
Гарантийный талон
Руководство пользователя
Упаковка
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Диапазон рабочих частот «вниз»*, МГц
Диапазон рабочих частот «вверх»**, МГц
Коэффициент усиления сигнала на прием, дБ
Коэффициент усиления сигнала на передачу, дБ
2
Максимальная площадь покрытия, м
Тип антенного разъема модуля покрытия
Тип USB-разъема
Мощность, потребляемая от сети 230В, не более, Вт
Выходное напряжение БП, В
Максимальный ток нагрузки БП, А
Длина коаксиального кабеля, м
Габариты антенны, мм
Габариты модуля покрытия, мм
Масса антенны***, не более, кг
Масса модуля покрытия, не более, кг
1шт.
1шт.
1шт.
1шт.
1шт.
1шт.
880..915
925..960
до 40
до 40
до 75
SMA
Am
15
12
1
3
250x60x60
180x80x50
0,2
0,5
Общий вид усилителя и назначение узлов показан на рисунке 1. Базовый мо-
дуль (2) является активным, т.е. во время работы он запитывается от сетевого
блока питания, подключаемого к гнезду (7). Приемо-передающая антенна (1)
для своей работы не требует внешнего питания. При этом она соединается с
базовым модулем коаксиальным кабелем (3) через разъем SMA (6). По коак-
сиальному кабелю ВЧ-сигнал передается от антенны к базовому блоку и от
базового блока к антенне.
Приемо-передающая антенна как правило размещается на подоконнике
или отливе окна - антенна имеет магнитное основание.
Базовый модуль может размещаться на любых горизонтальных поверхностях
(рабочая поверхность стола, шкафы, полки и т.п.) или стенах. Модули соединя-
ются коаксиальным кабелем с волновым сопротивлением 50 Ом RG-174A/U,
обеспечивающим передачу радиосигнала на рабочих частотах усилителя с
минимально допустимыми потерями.
На боковых поверхностях базового модуля расположены два индикатора (4 и
5), отображающих режим работы усилителя:
- «Норма» - горит постоянно при штатной работе усилителя в режи-зеленый
мах ожидания и передачи данных.
- «Тревога» - мигает при переходе усилителя в режим генерации красный
(что создает помехи для работы устройств GSM) или же горит постоянно при
аварийном ограничении мощности усилителя.
Появление данной индикации означает слишком близкое расположение
базового модуля к приемо-передающей антенне.
Базовый модуль оборудован USB-разъемом (8), предназначенным только для
зарядки аккумуляторов различных устройств с током потребления не более
300мА.
* направление: «БС - антенна» и «базовый модуль - устройство»
** направление: «устройство - базовый модуль» и «антенна - БС»
*** без учета веса коаксиального кабеля
Содержание
- Orange 900 1
- Îáùèå ñâåäåíèß 1
- Ðóêîâîäñòâî ïîëüçîâàòåëß 1
- Õàðàêòåðèñòèêè è êîìïëåêòàöèß óñòðîéñòâî è îñîáåííîñòè óñèëèòåëß 1
- Âîçìîæíûå íåèñïðàâíîñòè ãàðàíòèéíûå îáßçàòåëüñòâà 2
- Ðèñóíêè è ñõåìû óñòàíîâêà è ïîäêëþ åíèå 2
- Если неисправность вашего усилителя не описана здесь или вам не удалось ее устранить обратитесь к производителю 2
- Отсутствия голосовой связи и или пердачи данных через gprs отсутствия голосовой связи и или пердачи данных через gprs 2
- Подключите sma штекер кабеля к sma гнезду базового модуля накручивайте разъем от руки без применения инструментов разместите базовый модуль на горизонтальной поверхности или смонтируйте его на стене межцентровое расстояние монтажных отверстий 49мм при выборе места установки учитывайте что расстояние от базового модуля до вашего телефона не должен превышать 5 метров а максимальный эффект наблюдается в непосредственной близости от него см рисунок 3 подключите блок питания идущий в комплекте к разъему питания на корпусе базового модуля при этом загорится зеленый индикатор норма убедитесь что отсутствует индикация тревога если индикация присутствует увеличьте расстояние между базовым модулем и приемо передающей антенной и или их взаимное расположение 2
- Приемо передающей антенны 2
- Рис варианты установки 2
- Рис зона покрытия 2
- Рис общий вид orange 900 2
- Рис устройство антенны 2
- С помощью телефона или смартфона работающего в сети gsm900 определите место у окна или балкона с максимально достижимым и стабильным уровнем сигнала в случае полного отсутствия сигнала orange 900 не решит проблему 2
- Усилитель сигналов мобильной связи orange 900 соответствует кшур 39517 75 и признан годным для эксплуатации изготовитель гарантирует соответствие изделия требованиям кшур 39517 75 при соблюдении потребителем условий эксплуатации гарантийный срок эксплуатации составляет 12 месяцев со дня продажи через розничную торговую сеть не принимаются претензии по изделиям имеющим механические повреждения и дефекты отличные от следов естественной эксплуатации при предъявлении рекламации обязательно наличие настоя щего паспорта и гарантийного талона изготовитель не может гарантировать качественное усиление 2g сигнала в местах отсутствия покрытия сетью и в случае неверной установки антенны отсутствие усиления в таких ситуациях не является основанием для признания изделия неисправным претензии и предложения принимаются по адресу 410054 россия саратов а я 1334 тел факс 8452 495 232 495 242 e mail online remo zavod ru http www remo zavod ru юридический адрес производителя 410033 г саратов пр 50 лет октя 2
- Установите антенну на подоконник около окна балкона на отлив или на ограждение балкона не рекомендуем размещать антенну на улице весной осенью и зимой антенна имеет магнитное основание но в некоторых случаях оно не сможет обеспечить надежное крепление на наклонных поверхностях проложите коаксиальный кабель к предполагаемому месту размещения базового модуля при этом радиус изгиба кабеля должен быть не менее 50мм во избежание возникновения аварийной ситуации располагайте базовый модуль на расстоянии не менее 2 5 метров от антенны 2
