ÐÈÑÓÍÊÈ È ÑÕÅÌÛ
ÓÑÒÀÍÎÂÊÀ È ÏÎÄÊËÞ×ÅÍÈÅ
ÂÎÇÌÎÆÍÛÅ ÍÅÈÑÏÐÀÂÍÎÑÒÈ ÃÀÐÀÍÒÈÉÍÛÅ ÎÁßÇÀÒÅËÜÑÒÂÀ
65
7 8
С помощью телефона или смартфона, работающего в сети GSM900, определите
место у окна или балкона с максимально достижимым и стабильным уровнем
сигнала.
В случае полного отсутствия сигнала ORANGE-900 не решит проблему
отсутствия голосовой связи и/или пердачи данных через GPRS !
Установите антенну на подоконник около окна, балкона, на отлив или на
ограждение балкона. Не рекомендуем размещать антенну на улице весной,
осенью и зимой. Антенна имеет магнитное основание, но в некоторых случаях
оно не сможет обеспечить надежное крепление на наклонных поверхностях.
Проложите коаксиальный кабель к предполагаемому месту размещения
базового модуля. При этом радиус изгиба кабеля должен быть не менее 50мм.
Во избежание возникновения аварийной ситуации располагайте базовый
модуль на расстоянии не менее 2,5 метров от антенны!
Подключите SMA-штекер кабеля к SMA-гнезду базового модуля. Накручивайте
разъем «от руки», без применения инструментов.
Разместите базовый модуль на горизонтальной поверхности или смонтируйте
его на стене (межцентровое расстояние монтажных отверстий - 49мм). При
выборе места установки учитывайте, что расстояние от базового модуля до
вашего телефона не должен превышать 5 метров, а максимальный эффект
наблюдается в непосредственной близости от него (см. рисунок 3).
Подключите блок питания, идущий в комплекте, к разъему питания на корпусе
базового модуля. При этом загорится зеленый индикатор «Норма».
Убедитесь, что отсутствует индикация «Тревога». Если индикация присутствует
- увеличьте расстояние между базовым модулем и приемо-передающей
антенной и/или их взаимное расположение.
3
5
4
6
7
8
2
3

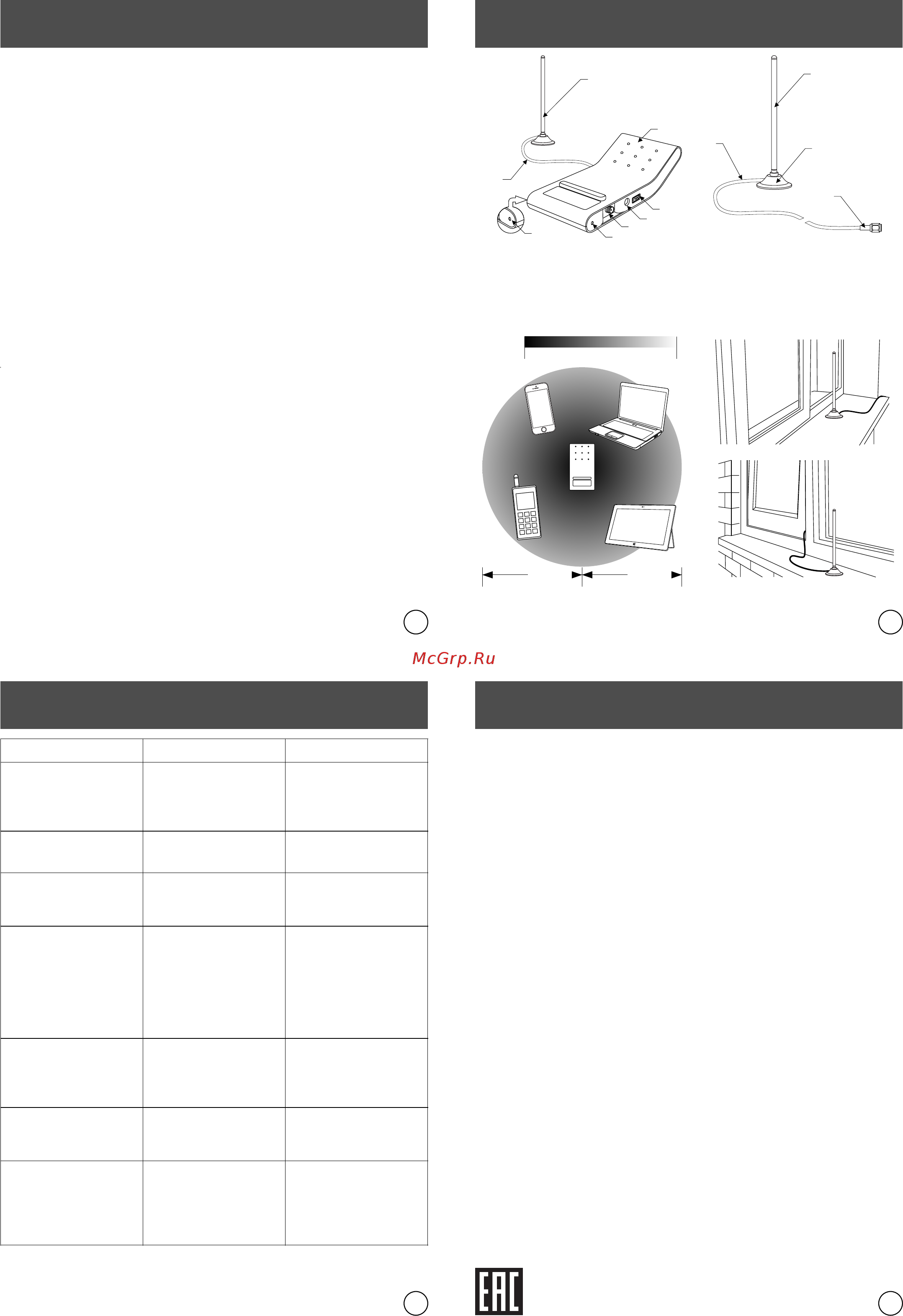

Рис.1 Общий вид ORANGE-900
Рис.3 Зона покрытия.
Рис.4 Варианты установки
приемо-передающей антенны.
1. Антенна, 2. Базовый модуль, 3. Кабель,
4. Индикатор «Тревога», 5. Индикатор «Норма»,
6. Разъем SMA, 7. Разъем питания, 8. Разъем USB
Уровень
сигнала
максимум
минимум
5 метров
5 метров
Усилитель сигналов мобильной связи «ORANGE-900» соответствует
КШУР.339517.075 и признан годным для эксплуатации.
Изготовитель гарантирует соответствие изделия требованиям
КШУР.339517.075 при соблюдении потребителем условий эксплуатации.
Гарантийный срок эксплуатации составляет 12 месяцев со дня продажи через
розничную торговую сеть. Не принимаются претензии по изделиям, имеющим
механические повреждения и дефекты, отличные от следов естественной
эксплуатации. При предъявлении рекламации обязательно наличие настоя-
щего паспорта и гарантийного талона.
Изготовитель не может гарантировать качественное усиление 2G сигнала в
местах отсутствия покрытия сетью и в случае неверной установки антенны.
Отсутствие усиления в таких ситуациях не является основанием для признания
изделия неисправным.
Претензии и предложения принимаются по адресу:
410054 Россия, Саратов, а/я 1334.
тел./факс: (8452) 495-232, 495-242
e-mail: online@remo-zavod.ru
http://www.remo-zavod.ru
Юридический адрес производителя:
410033, г. Саратов, пр. 50 лет Октября 101, ООО «РЭМО-Технологии».
Описание неправности
Возможные причины
Способ устранения
Индикатор «Норма» не светится
Отсутствует электропитание
Проверьте подключение БП к сети
220В
Проверьте подключение штеккера
к гнезду питания
Светится или мигает индикатор
«Тревога»
Модуль и антенна находятся
слишком близко друг к другу
Увеличьте расстояние между
модулем и антенной
Усиления сигнала мало. Индикатор
«Норма» светится.
В месте установки антенны
слишком низкий уровень сигнала
GSM900
Измените место установки
антенны.
Нет усиления сигнала.
Индикатор «Норма» светится.
Отсутствует контакт в SMA
разъеме.
Поврежден коаксиальный
кабель.
Проверьте правильность
подключения SMA разъема
Проверьте кабель на наличие
механических повреждений. В
случае их наличия - обратитесь к
производителю для платного
ремонта.
Уровень сигнала на устройстве
падает при незначительном
удалении от базового модуля.
В месте установки антенны
отсутствует или слишком низкий
уровень сигнала GSM900.
Измените место установки
антенны.
Сигнал усиливается, звонки
проходят, но нет GPRS-
подключения.
К базовой станции оператора
подключено слишком много
абонентов.
Проверьте возможность GPRS-
подключения в другое время.
Уровень сигнала не изменяется
при включении питания.
Индикатор «Норма» светится.
В помещении высокий уровень
сигнала GSM900.
Усилитель вышел из строя.
Если уровень сигнала более 80%
по шкале вашего устройства -
усилитель не нужен.
Обратитесь к производителю.
Если неисправность вашего усилителя не описана здесь или Вам не удалось ее
устранить - обратитесь к производителю.
в1.3_20160216
1. Антенна, 2. Магнитное основание,
3. Коаксиальный кабель RG-174, 4. Разъем SMA.
Блок питания в составе изделия сертифицирован
Рис.2 Устройство антенны
4
1
1
2
